普联16口以太网交换机（2GSFP机架式千兆2光16电网管型POE工业以太网交换机）

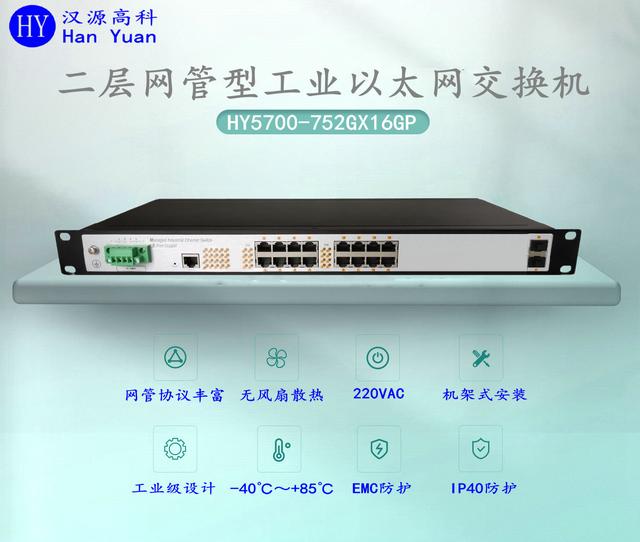

HY5700-752GX16GP机架式千兆2光16电网管型POE工业以太网交换机，提供16个10/100/1000M自适应以太网接口，支持16个POE供电网口，2个100/1000M SFP光口。用于千兆上联或构筑千兆主干环网，具有灵活的端口配置和良好的扩展性能。提供全线速无阻塞转发，提供全双工下的IEEE802.3x流量控制和半双工模式下的背压式流量控制，该交换机可以组建一个快速恢复的光纤自愈环网，自愈时间小于30ms，支持对环路的自动检测和倒换。HY5700-752GX16GP提供丰富的网管功能，支持ERPS快速环网，兼容STP/RSTP/MSTP,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP SnooPing、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。目前该产品广泛应用于智能交通，能源风电，管廊隧道，智能变电站等工业恶劣环境。

HY5700-752GX16GP全千兆2光16电管理型工业级POE交换机，可通过网线为无线AP、网络摄像头、网络电话机、掌上电脑等POE终端设备供电，传送距离大于100m，安装简单，即插即用。非常适合无线城市、安防监控等行业使用。

产品特点

支持16个10/100/1000M自适应POE供电网口，2个100/1000M SFP光口

支持802.3af/at供电标准

支持ERPS快速环网（自愈时间＜30ms），兼容STP/RSTP/MSTP生成树协议

支持Port-based VLAN，IEEE802.1Q VLAN和GVRP协议

支持动态和静态链路聚合

支持IGMP Snooping和GMRP过滤组播封包

支持基于MAC地址的端口锁定，防止非法入侵

支持SNMPv1/v2c/v3不同等级的网络管理协议

多种网管方式：Web、Snmp，Telnet，console

IP40防护等级，波纹式铝型材外壳，工业4级电磁兼容性设计

技术参数

协议标准

IEEE802.3af，以太网供电POE标准

IEEE802.3at，以太网供电POE 标准

IEEE802.3u，快速以太网标准

IEEE802.3ab，千兆以太网标准

IEEE802.3z，千兆以太网光纤标准

网线类型和距离双绞线：支持最大传输距离100m

光口属性：单模1310nm，多模850nm；单模20km，多模550m（长距离模块可定制）

处理类型：存储转发

MAC地址表大小

支持8K个MAC地址

支持黑洞MAC地址

支持设置端口MAC地址学习个数

支持静态组播MAC

背板带宽：196Gbps

包转发速率：56MPPS

包缓存：16Mbit

流量控制

支持IEEE802.3x流量控制（全双工）

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

环网冗余协议：支持ERPS环网协议(自愈时间<30ms)

生成树协议

支持STP/RSTP/MSTP协议

支持STP Root Guard

支持BPDU Guard

VLAN

支持基于端口的VLAN（4094个），802.1Q的VLAN

支持GVRP

自愈环组网方式

支持多组自愈环

支持相切环

链路聚合：支持静态聚合、动态聚合

Jumbo Frame巨帧：支持，最大帧长为9K

DHCP：支持DHCP CLIent

广播/组播/单播风暴抑制：支持基于端口速率百分比的风暴抑制

组播：支持IGMP Snooping

QoS

支持对端口接收报文的速率和发送报文的速率进行限制，粒度为：8Kbit/s

每个端口支持8个输出队列

支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WRR、SP WRR

ACL

提供基于源MAC地址、目的MAC地址、源IP(IPv4)

地址、目的IP(IPv4)地址、TCP/UDP端口号的访问控制策略

支持入方向ACL策略

端口镜像：支持端口镜像

网络安全

支持用户分级管理和口令保护

支持AAA认证

支持RADIUS认证

支持端口隔离

802.1X：支持基于端口的认证和基于MAC的认证

升级和配置：支持FTP/TFTP/WEB升级，日志记录，配置文件下载与上传

告警输出：支持电源告警

管理

支持命令行接口（CLI）配置

支持RADIUS认证

支持SNMP维护

支持Ping

支持Telnet远程维护

电源

输入电压：DC48V，100～240VAC

支持失电告警功能

支持电源防反接保护

AC电源座/工业凤凰端子接线

工作环境

工作温度：-40℃～ 85℃

储存温度：-40℃～ 85℃

相对湿度：5％～95％无凝露

安装方式：1U机架式安装

外形尺寸：440mm×44mm×200mm

防护等级：IP40防护等级，无风扇设计

MTBF：350000h

质保期：5年

符合标准

IEEE802.3：CSMA/CD

IEEE802.3i：10Base-T

IEEE802.3u：100Base-T

IEEE802.3ad：链路聚合

IEEE802.3x：全双工以太网数据链路层流控

IEEE802.1p：流量优先级

IEEE802.1Q：VLAN

IEEE802.1w：快速生成树

IEEE802.1X：基于端口的网络访问控制

EMI：电磁干扰度测试

EMC

IEC61000-4-2(ESD) ±8kV(contact)，±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz～2GHz)

IEC61000-4-4(EFT) Power Port：±4kV；Data Port：±2kV

IEC61000-4-5(Surge) Power Port：±2kV/DM，±4kV/CM；Data Port：±2kV

IEC61000-4-6(CS) 3V(10kHz～150kHz)；10V(150kHz～80MHz)

IEC61000-4-16(共模传导) 30V(cont.)，300V(1s)

,
