电磁吸盘常见故障与维修方法

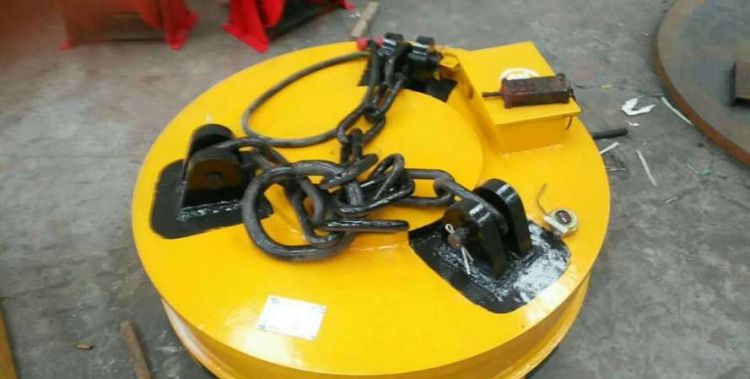

电磁吸盘是一种用电磁原理，通过使内部线圈通电产生磁力，经过导磁面板，将接触在面板表面的工件紧紧吸住的，通过线圈断电，磁力消失实现退磁，取下工件的原理而生产的一种机床附件产品。

电磁吸盘常见故障与维修方法：

1、电磁吸盘吸力下降。导致电磁吸盘吸力下降的原因有。

1）面板粗糙。解决办法：自磨电磁吸盘台面。

2）电磁吸盘输入电压下降。

检测方法：用万用表检测电磁吸盘充退磁器1、2脚之间的输出电压；有负荷时电压为DC110V，空载时为DC127V。电磁吸盘充退磁器输出电压调节方法：顺时针旋转标号为202的元器件，输出电压增大；逆时针旋转标号为202的元器件，输出电压增大；

2、电磁吸盘局部(至少占吸盘台面的1/5，且呈长条形区域）无吸力。

原因：部分激磁线圈损坏。需送电磁吸盘制造厂修理。

3、电磁吸盘全部无吸力。

机床附件电磁吸盘外壳上有电。用500兆欧摇表或万用表检查电磁吸盘电源线黄色或黑色线与接地线（黄绿线）的电阻，如高于1000k欧则不是吸盘原因造成的吸盘外壳上有电，需检查其它电器；如低于1000k欧则是电磁吸盘激磁线圈或电磁吸盘电源线与外壳接触；需拆开电磁吸盘接线盒进一步作上述检查，如接线盒内黄色或黑色线与接地线（黄绿线）之间的电阻低于1000k欧则是电磁吸盘激磁线圈与外壳接触，需送电磁吸盘制造厂修理。如接线盒内黄色或黑色线与接地线（黄绿线）之间的电阻大于1000k欧则是电磁吸盘电源线与外壳接触，重新接好线（必要时需更换电源线）并做好绝缘处理后再次作上述检测，一般绝缘电阻必须在1000k欧以上电磁吸盘方可使用。

吸盘种类

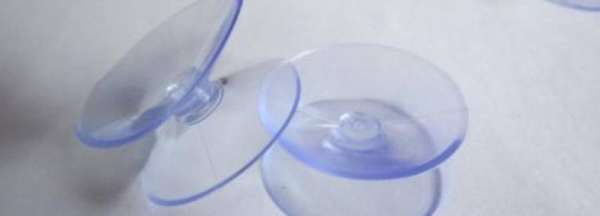

单层真空吸盘、多层真空吸盘、波浪真空吸盘、磁力吸盘、永磁吸盘等。吸盘可以有很多种：一种利用内外大气压力的差别，吸附在物体上的一种挂件，或者是抓取物体的一种工具。另一种是磁力吸盘，专门用于对铁磁性物质的吸附和固定，大多数应用在机械加工等领域。

单层真空吸盘、多层真空吸盘、波浪真空吸盘、磁力吸盘、永磁吸盘等。

吸盘可以有很多种：一种利用内外大气压力的差别，吸附在物体上的一种挂件，或者是抓取物体的一种工具。另一种是磁力吸盘，专门用于对铁磁性物质的吸附和固定，大多数应用在机械加工等领域。

利用吸力夹持工件的机床附件。最常用的吸盘是磁力吸盘，一般为矩形或圆盘形。它利用磁力将铁磁性工件吸紧，用于平面磨床，也用于铣床和车床， 数控机床， 加工中心等。吸盘按磁力来源分有电磁吸盘和永磁吸盘两类。

永磁吸盘：体内装有整齐排列并被不导磁材料隔开的永久磁铁，当磁铁与吸盘面板上的导磁体对准时，磁力线通过工件形成闭合回路，吸紧工件；当转动手柄使磁铁与导磁体错开，磁力线不再通过工件，即可卸下工件。

工业机器人吸盘的分类

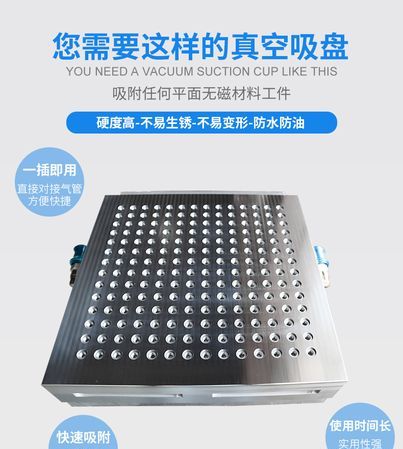

1、真空吸盘，利用负压固定物件_除了网状透气的材料，几乎可固定任何固体材料

2、磁力吸盘，利用磁性固定物件_可用的材料种类少

3、冰冻吸盘，利用冰冻粘住物件_几乎适合任何可加工的材料，特别适合橡胶等柔软材料
