iPhone 13系列已经发布了，和去年的12系列相同，今年的iPhone产品线依旧是四款新机。

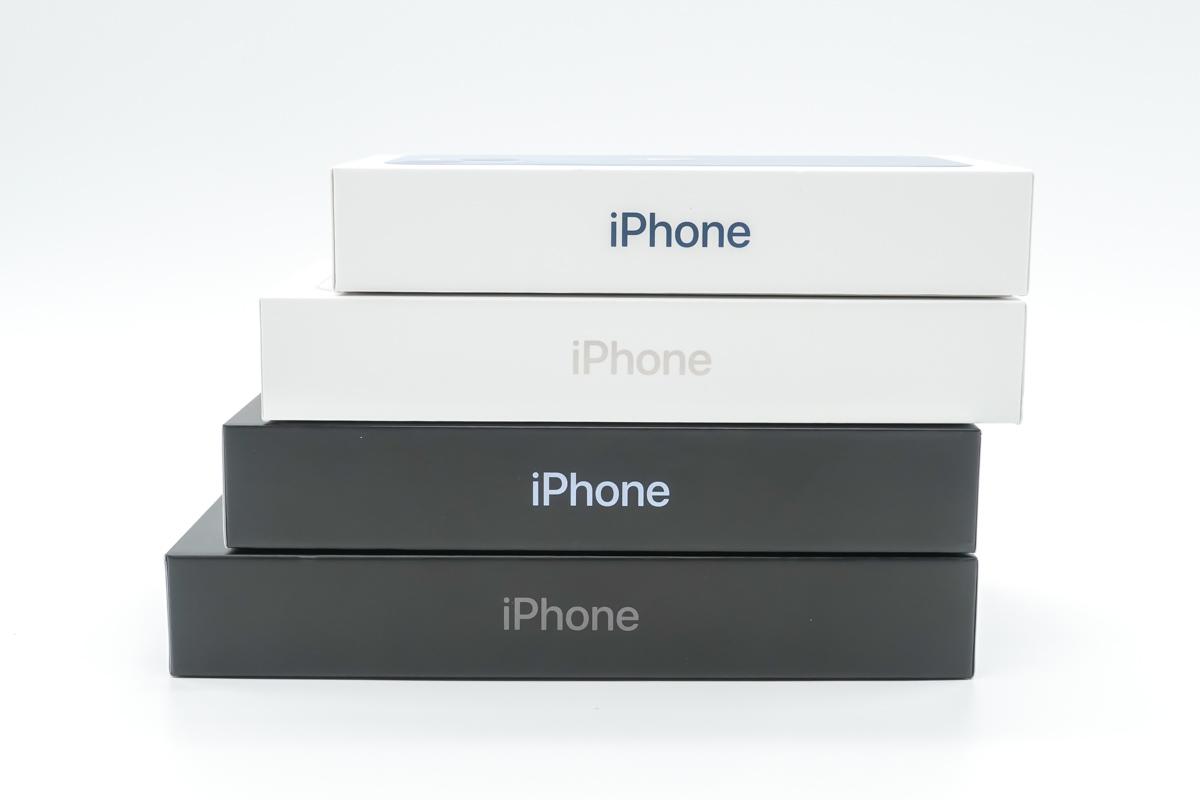

这是iPhone 13 mini、iPhone 13、iPhone 13 Pro以及iPhone 13 Pro Max的包装盒，为什么这么薄大家也都知道了，没有充电器啊。但毕竟iPhone 13全系支持PD快速充电，充电头网实测iPhone 13 Pro Max的待机功率也可以达到27W。

不过在iPhone 13的发布会上苹果并没有过多的提及iPhone 13的快充，在iPhone 13机型的详情页上也有介绍支持快速充电，不过需要使用20W及以上的PD充电器。

所以今天就来对iPhone 13系列“原装”20W充电器测试一下，看一下针对iPhone 13以及其他机型的快充表现。关于这款充电器充电头网已经将其拆解，并推出了图文版的拆解，并将其制作成视频，想了解内部做工的用户可以前往查看。

苹果20W PD充电器首次于iPad Air 4发布会上亮相，相信大家对这款产品的外观形态都非常熟悉了，下面来简单的介绍一下。

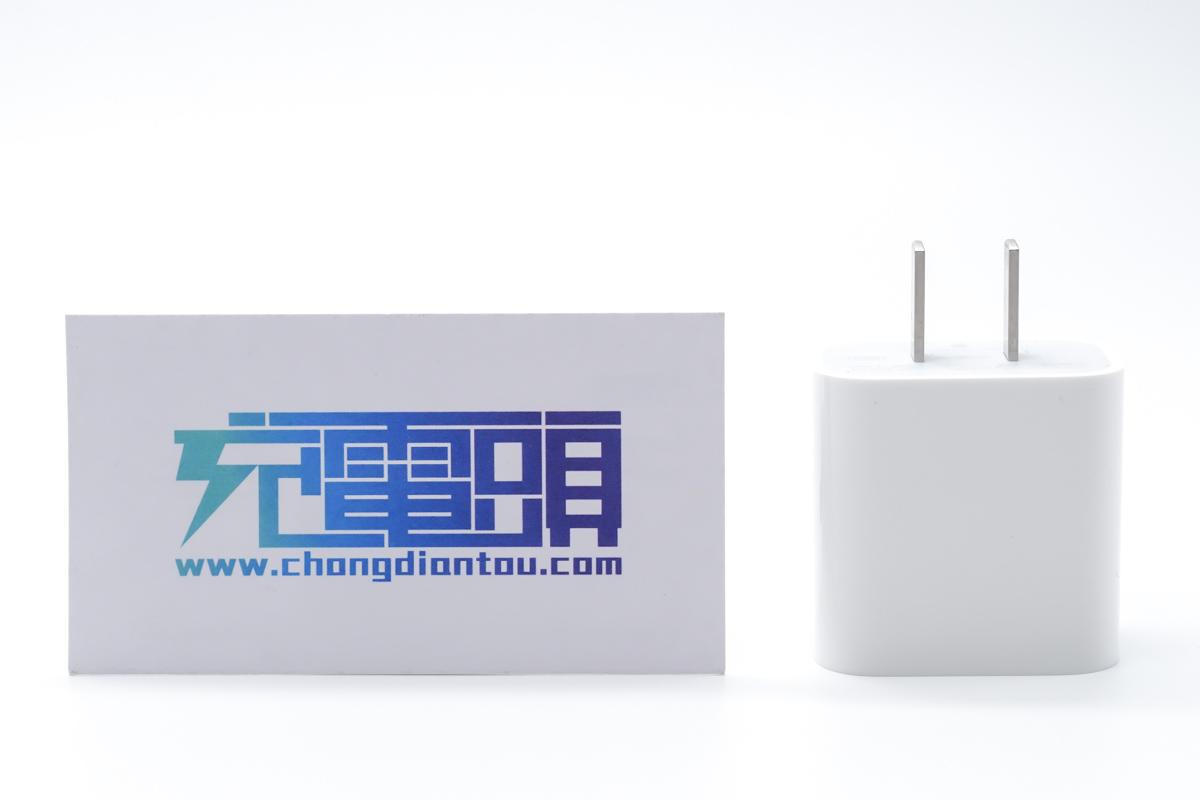

苹果20W PD充电器采用白色PC阻燃外壳，四周圆滑，顶部和底部为平面结构，外观上也是熟悉的造型。

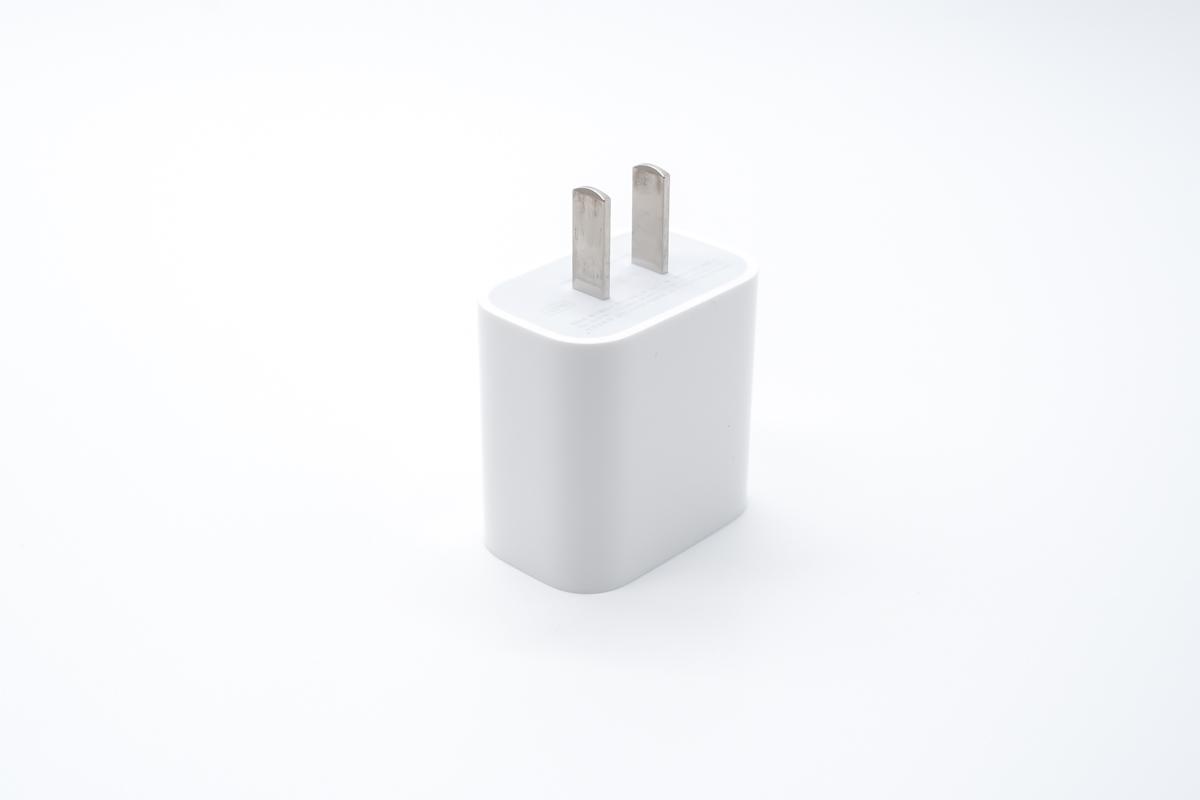

配备固定插脚。

苹果20W PD充电器采用单USB-C物理输出接口设计，接口位于面板的中间位置。

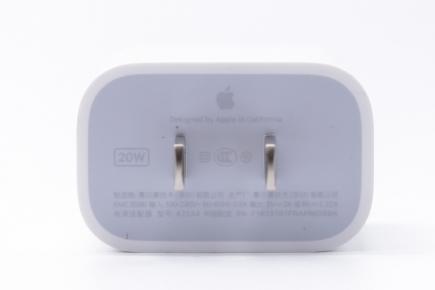

参数方面，苹果20W PD充电器的具体型号为A2244，支持100-240V的宽电压输入，支持5V3A、9V2.22A输出，制造商和生产厂同为赛尔康技术（深圳）有限公司。

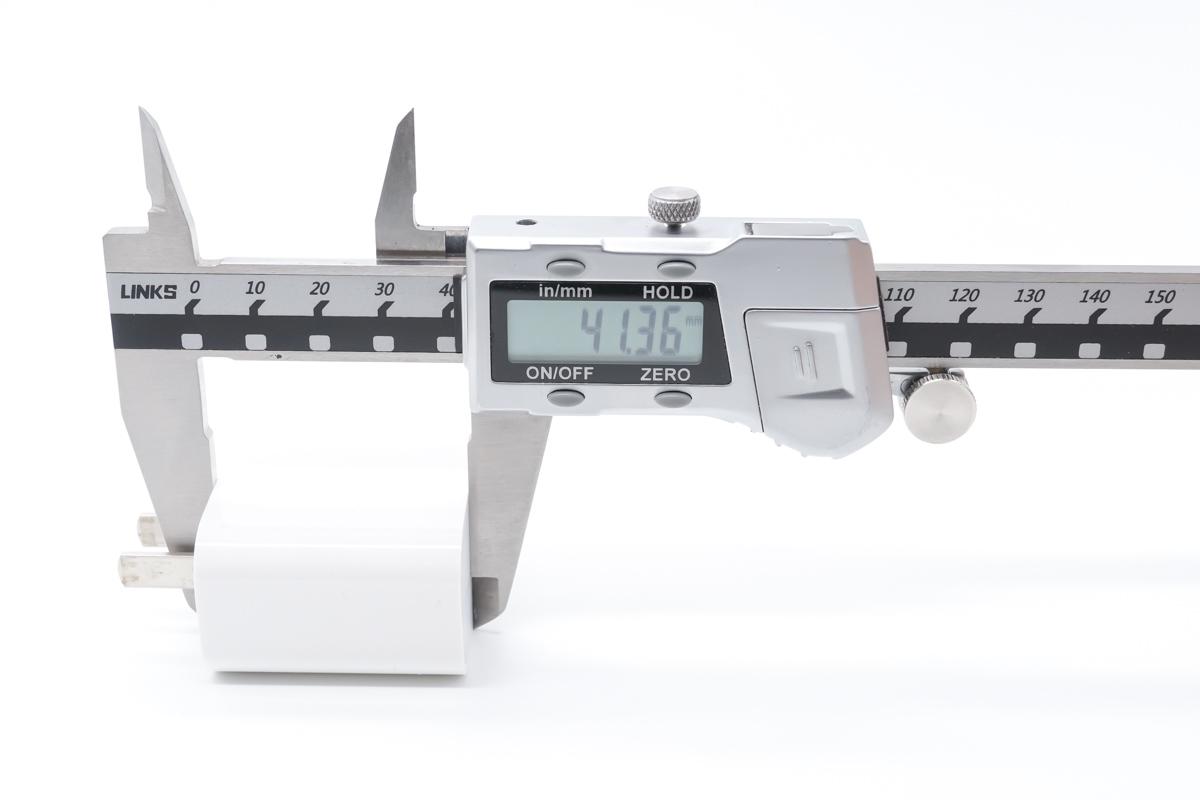

三围这里，使用卡尺实测充电器的长度约为41.36mm（不含插脚）。

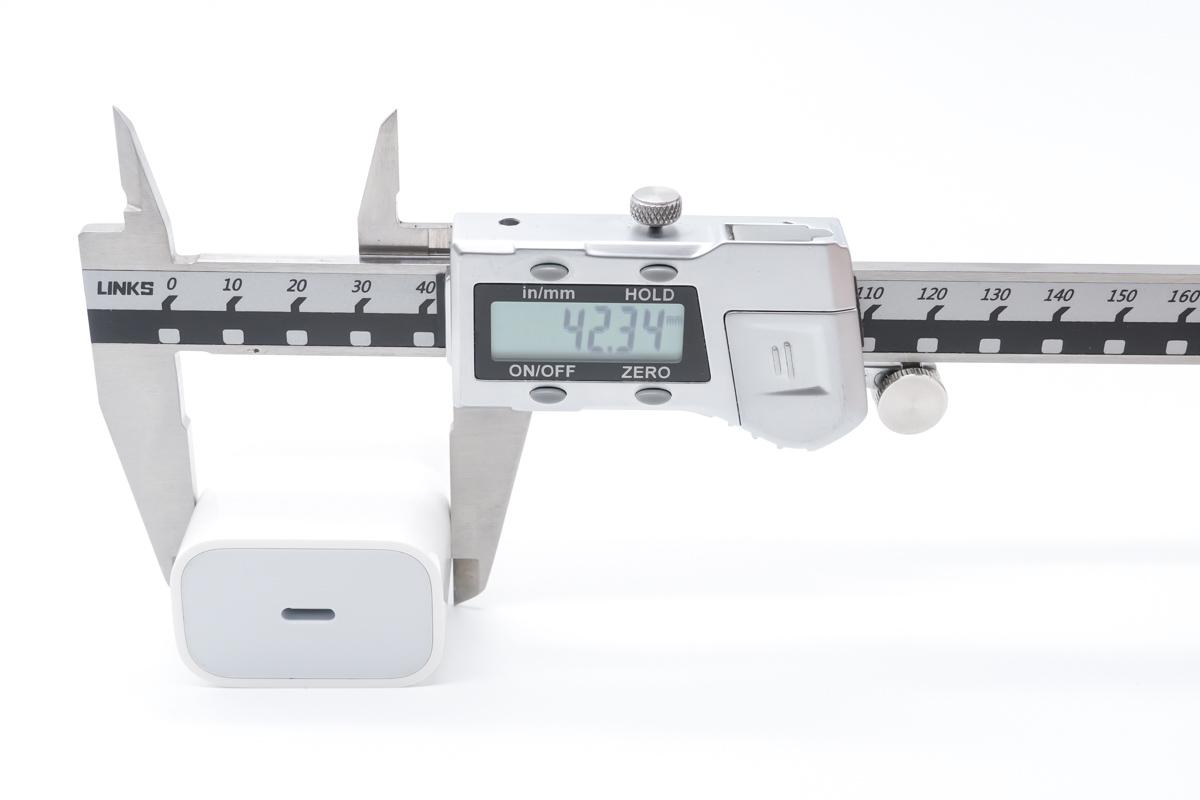

宽度约为42.34mm。

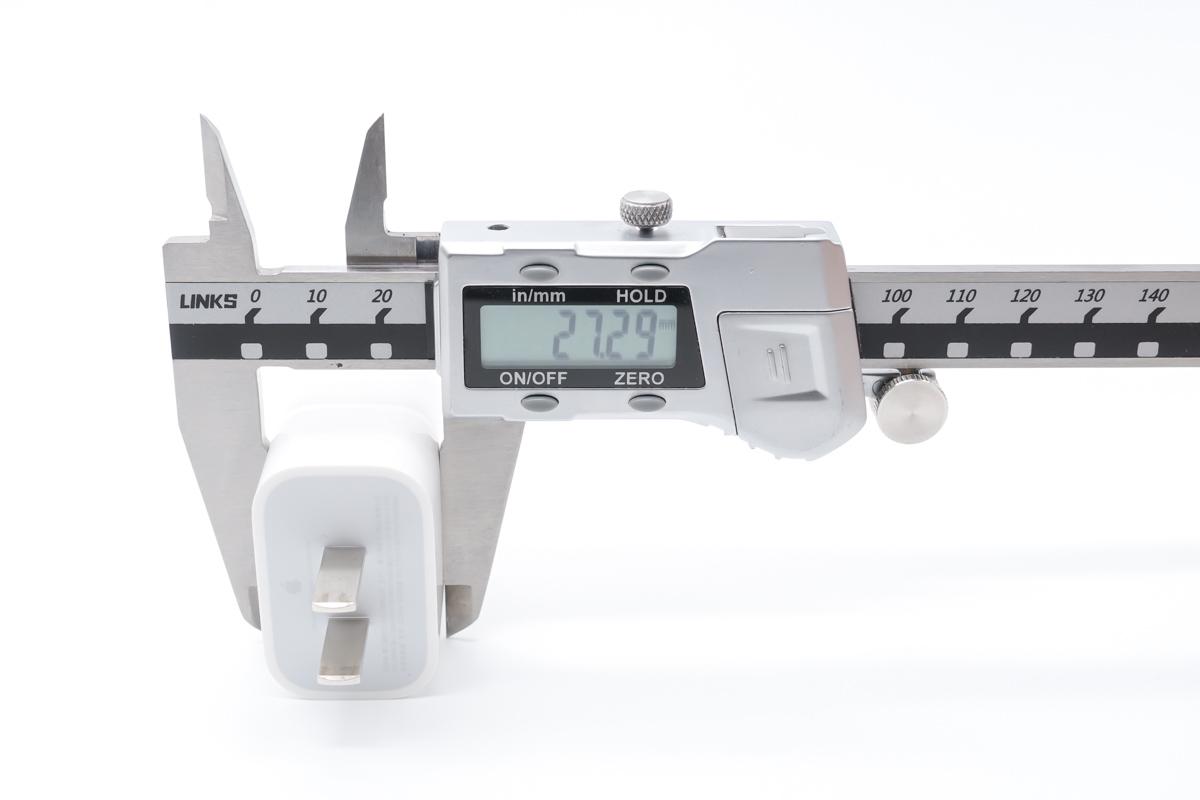

厚度约为27.29mm。

苹果20W PD充电器的三围尺寸约为41.36x42.34x27.29mm，充电器的体积约为47.78cm³，以最高输出20W计算，功率密度约为0.41W/cm³。

重量约为58.2g。

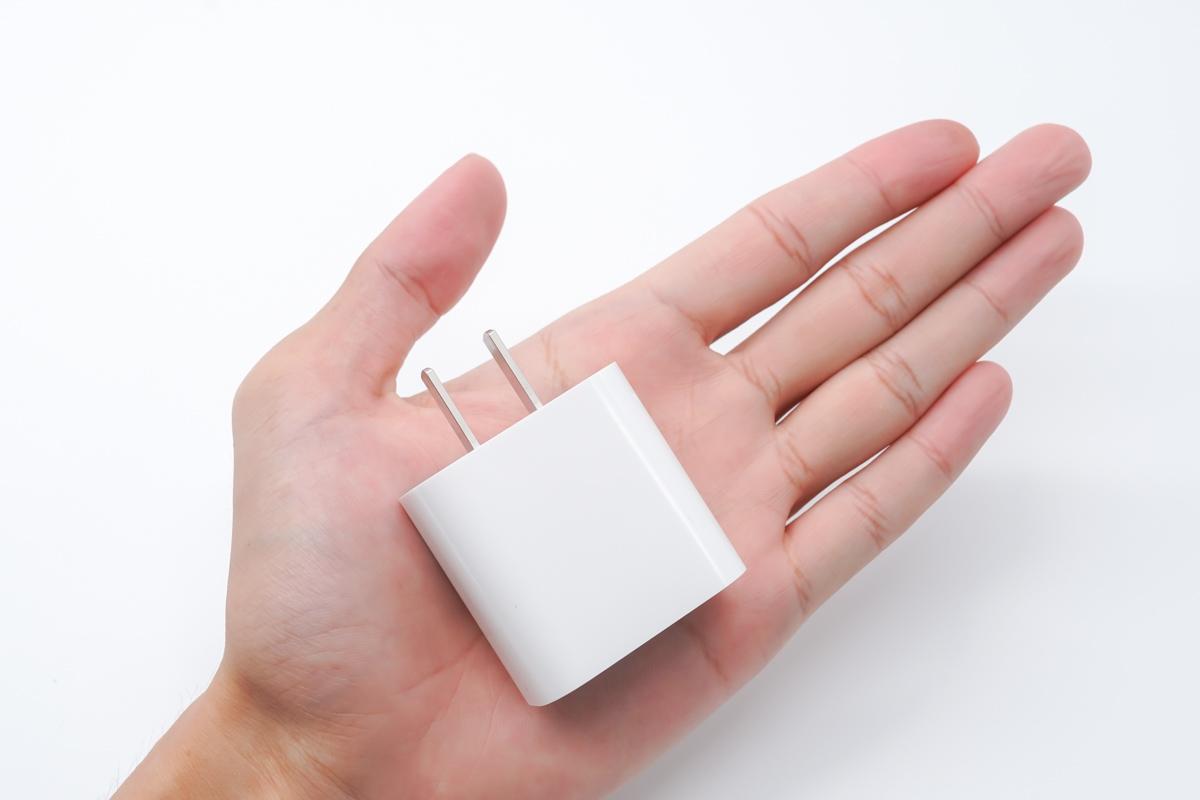

拿在手上，单手可握。

以上对苹果20W PD充电器的外观以及尺寸方面进行了介绍，下面进入测试环节，主要会从协议与PDO、充电兼容性、充电全程等几大块对苹果20W PD充电器进行全面的测评，方便读者对苹果20W PD充电器有更全面的了解。

这一测试模块主要测试充电器支持的快充协议，用户可以根据具体的协议来匹配输出设备，从而获得更好的快充体验。

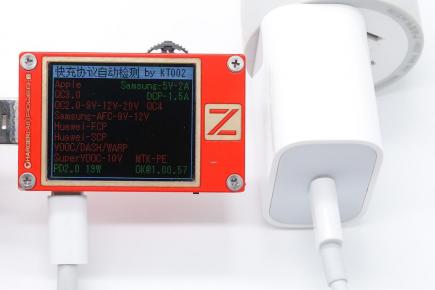

协议方面，使用ChargerLAB的POWER-Z KT002读取充电器的快充协议，实测充电器支持PD2.0快充协议。

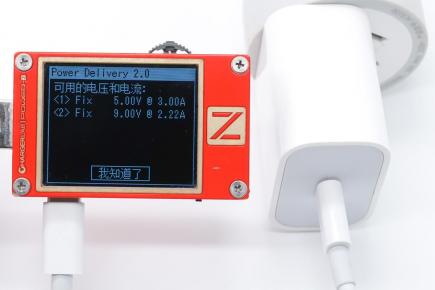

PDO报文这里检测支持5V3A、9V2.22A两个固定输出档位。

兼容性测试环节可以清楚的得知苹果20W PD充电器为各个设备的充电情况，充电头网会使用数十款设备搭配苹果20W PD充电器进行测试，为读者呈现真实的测试数据。

作为iPhone 13的“原装”充电器，自然要看一下为iPhone的充电情况了，使用苹果20W PD充电器为iPhone 13 Pro Max充电，功率为8.91V 2.15A 19.20W，这已经达到了充电器的最大输出功率。

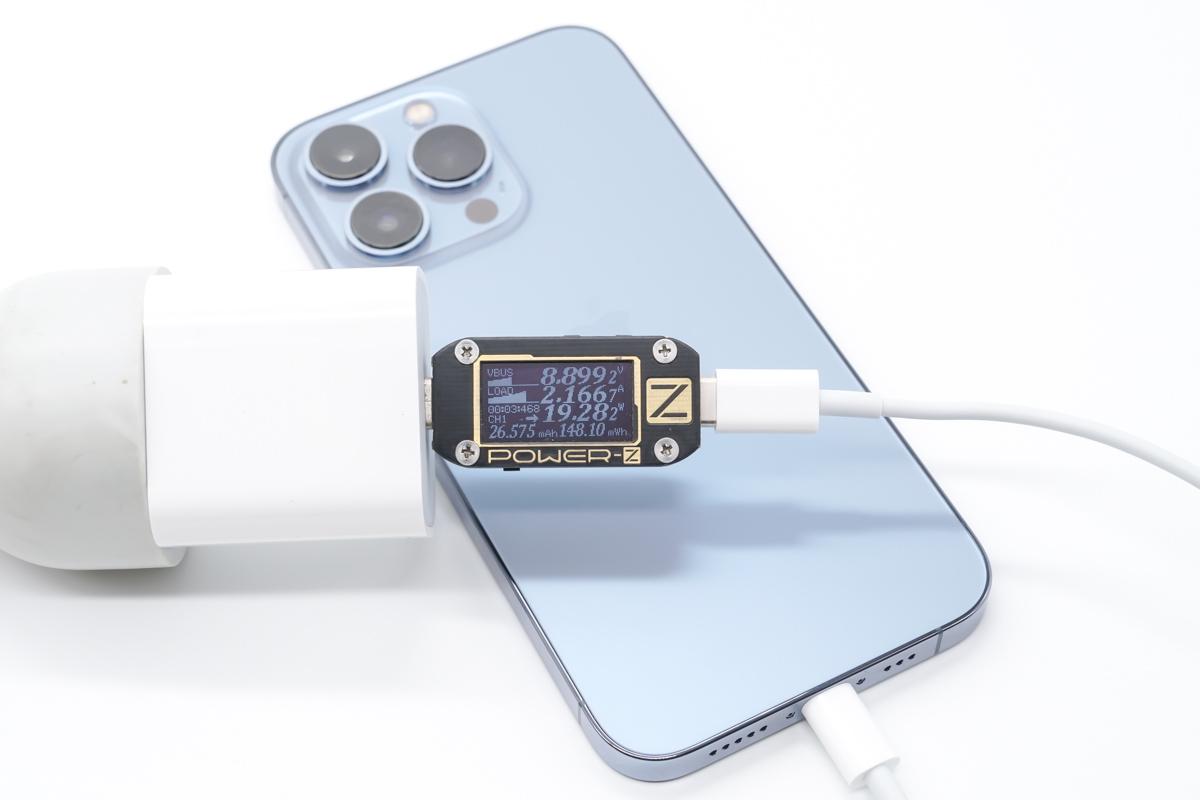

为iPhone 13 Pro充电，同样可以触发9V快充档位，功率为19.28W。

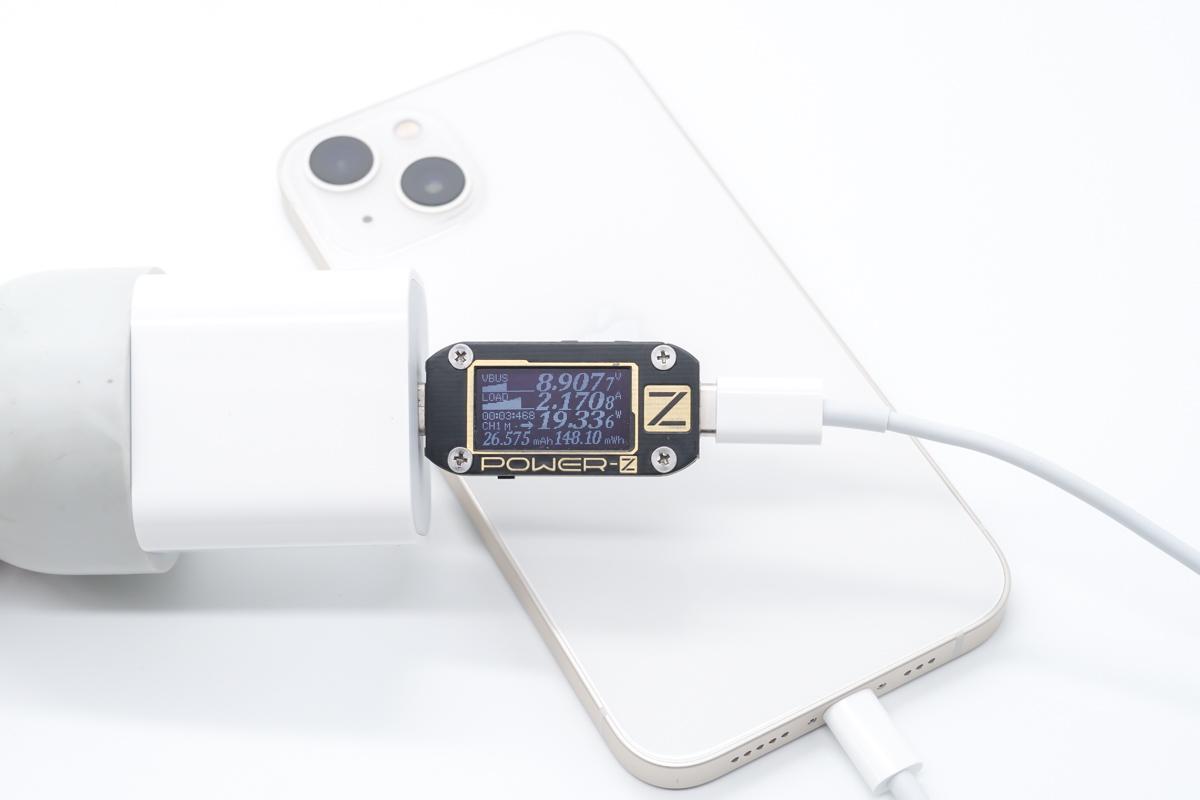

使用苹果20W PD充电器为iPhone 13充电，功率为8.90V 2.17A 19.33W。

使用苹果20W PD充电器为iPhone 13 mini充电，功率为8.92V 1.93A 17.29W。

将所有测试数据汇总，为大部分手机充电都可以触发9V PD快充，兼容性不错。

柱状图这里，排在前面的多款机型功率均在19W左右，其他机型的功率柱状图依次递减排列。

充电全程测试环节可以清楚的看到充电过程中参数的变化，所以此次选择了使用苹果20W PD充电器为iPhone 13 Pro Max充电，来看看充电全程中数据的变化情况。

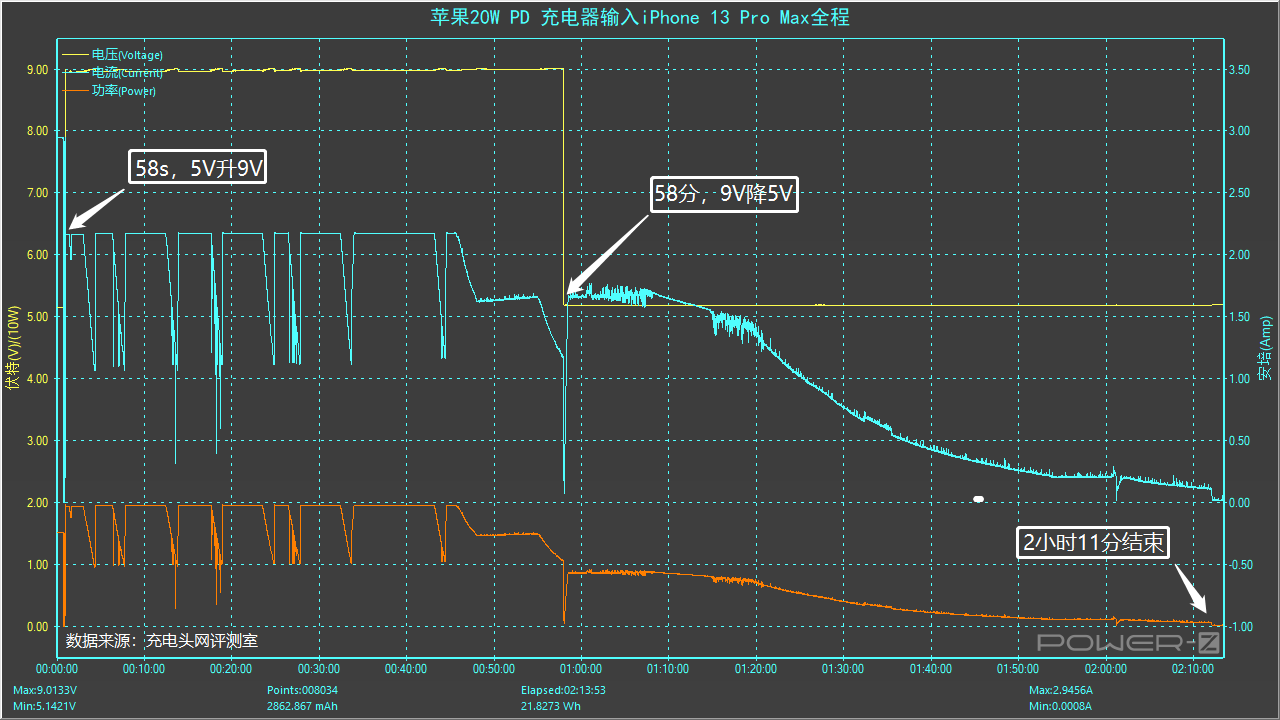

使用苹果20W PD充电器为iPhone 13 Pro Max充电，在58s时电压由5V升至9V，充电进入PD快充状态，在58分时电压由9V降至5V输入，随后在2小时11分时测试停止。最高功率为8.97V 2.17A 19.51W。

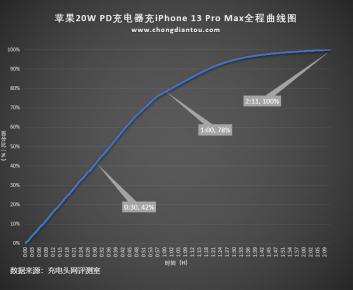

将苹果20W PD充电器为iPhone 13 Pro Max充电全程的数据绘制成曲线图，可以看到，在半小时的时候充电42%，1小时充电78%，完全充满需要2小时11分。

充电器如果经常插在插座上不使用也是会耗电的，只不过非常小而已。很多读者都想知道充电器如果一直插在插座上是否浪费电，待机功耗测试环节就是为了解答这个问题。

经过功率计测试，苹果20W PD充电器在220V 50Hz的空载功耗为0.041W，换算下来一年损耗的电能约为0.35KW·h，若市价电为0.6元/KW·h，则充电器一年的电费约为0.21元左右。

110V 60Hz时的空载功耗为0.038W，换算下来，一年损耗的电能约为0.33KW·h，若市价为0.6元/KW·h，则充电器一年的电费约为0.198元左右。

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是苹果20W PD充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

220V 50Hz下，将苹果20W PD充电器在各个电压档位的输出功率拉满进行测试：两个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从89.03%到90.59%不等。

110V 60Hz下，充电器的转换效率从87.78%到89.47%不等。

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值，与国家标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

这是使用苹果20W PD充电器在220V 50Hz交流输入下的纹波测试，纹波测试分为空载（柱状图中Y轴电流为0A）和重载（柱状图中Y轴电流为非0A）两种。纹波最高为110mVp-p，充电器处于5V3A输出状态；最低为26mVp-p，充电器处于5V0A空载状态。

110V 60Hz下，纹波最高为110mVp-p，充电器处于9V2.22A输出状态；最低为22mVp-p，充电器处于9V0A空载状态。

纹波测试小结

国家标准中充电器纹波要求是不高于200mVp-p，苹果20W PD充电器在110V 60Hz、220V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准，表现不错。

前面提到了充电器在工作时会涉及到转换效率的问题，其中损耗的部分大多是以热量的形式散发，所以此次也增设了苹果20W PD充电器的温升方面的测试。测试条件为让充电器以9V2.22A档位持续输出1小时后采集表面的温度，测试基于25℃的恒温箱内进行。

1小时后使用热成像仪采集到充电器表面的最高温度为53.4℃。

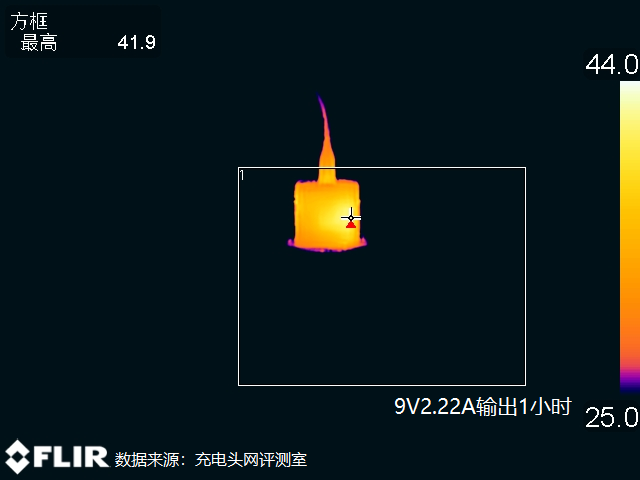

另一侧的充电器表面的最高温度为41.9℃。

苹果20W PD此前外观造型上依旧沿用了自家快充产品的设计风格，配备单USB-C输出接口，固定插脚设计。

性能上支持20W快充，分为5V3A、9V2.22A两个固定输出档位，可以为iPhone 13系列机型提供20W有线快充，在兼容性测试环节为设备充电基本都可以触发PD快充。充电全程上，为iPhone 13 Pro Max半小时充电42%，1小时充电78%，完全充满需要2小时11分。

因为是苹果官方推出的快充充电器，所以质量问题无需担心，想买的用户闭着眼买就行，只不过官方149元的售价也是非常感人的了。
