二极管整流桥如何接线(四句口诀保证桥式整流电路中4支二极管的连接不会出错)
单相桥式整流电路因为其电能利用率高、输出电压高、直流脉动成分小(纹波小),所以在直流电源中广泛应用。

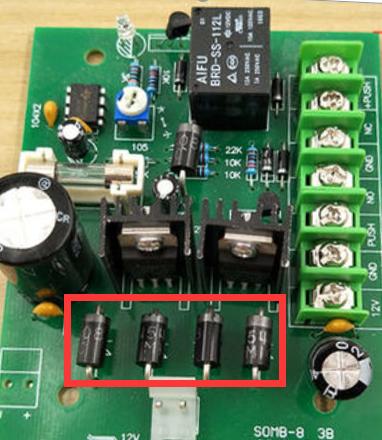

桥式整流的4支二极管

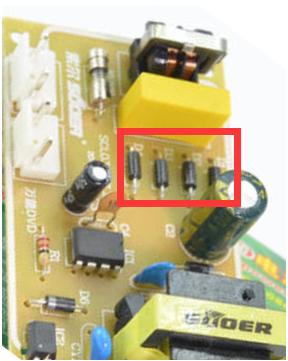

桥式整流的4支二极管
整流电路中因为用4支整流二极管,对初学者来讲,能够看得懂电路,理解原理,但画电路图或组装桥式电路中时往往不知道4支整流二极管如何来连接,特别是组装电路时,一旦接反任意一支二极管,都会带来烧毁电路的严重后果。
那如何快速准确的画出电路或焊接组装出电路呢,笔者总结了4句口诀,初学者只要牢记4句口诀,保证不会出现连接错误的情况发生。
4句口诀是:
正负正负接交流
正正负负出直流
负负得正(直流电源正极)
正正得负(直流电源负极)

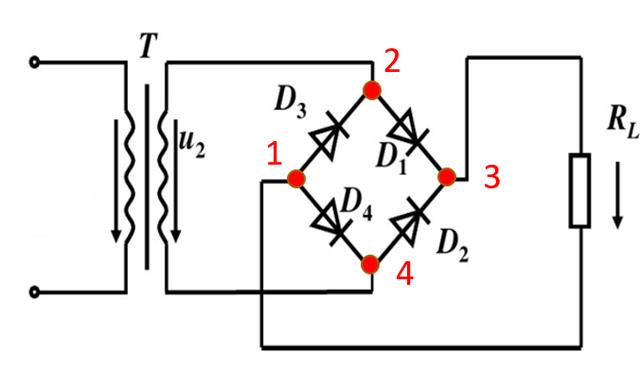

单相桥式整流原理图
我们来解释一下4句口诀的含义,如上图单相桥式整流电路图所示,4支整流二极管共有4个节点,2、4两个节点分别连接的是一支二极管的正极和另一支二极管的负极,2、4节点是接交流输入,所以"正负正负接交流";1节点连接的是两支二极管的正极,3节点连接的是两支二极管的负极,1、3节点是整流后的直流输出端,故称为"正正负负出直流";3节点连接的是两支二极管的负极,输出的是直流电的正极,所以"负负得正";1节点连接的是两支二极管的正极,输出的是直流电的负极,所以"正正得负"。
