七类网线和六类网线有什么区别(七类网线的特性与应用)

七类网线你了解吗?

大家项目中用过超五类网线,六类网线, 但是对于七类网线可能接触的不多,本文介绍 一下七类网线。

ISO/IEC 11801 7类/F级标准中最新的一种双绞线,它主要为了适应万兆位以太网技术的应用和发展。

但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线。

因此它可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽,是六类线和超六类线的2倍以上,传输速率可达10Gbps。

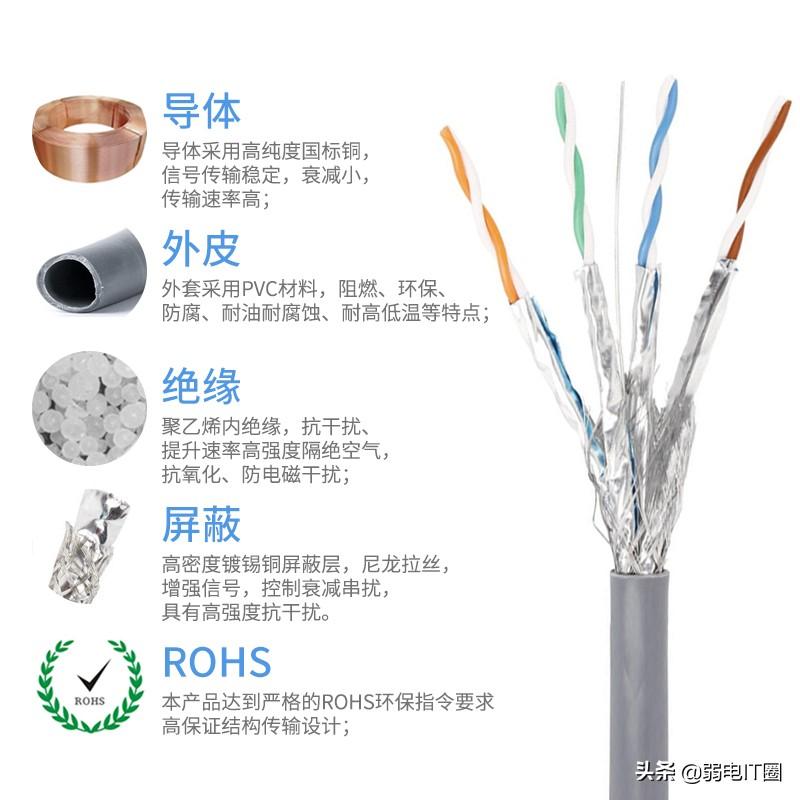

在七类线缆中,每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层。从物理结构上来看,额外的屏蔽层使得七类线有一个较大的线径。

七类网线和六类网线有什么区别(七类网线的特性与应用)

还有一个重要的区别在于其连接硬件的能力,七类系统的参数要求连接头在600MHZ时所有的线对提供至少60DB的综合近端串绕。

而超五类系统只要求在100MHZ提供43DB,六类在250MHZ的数值为46DB。

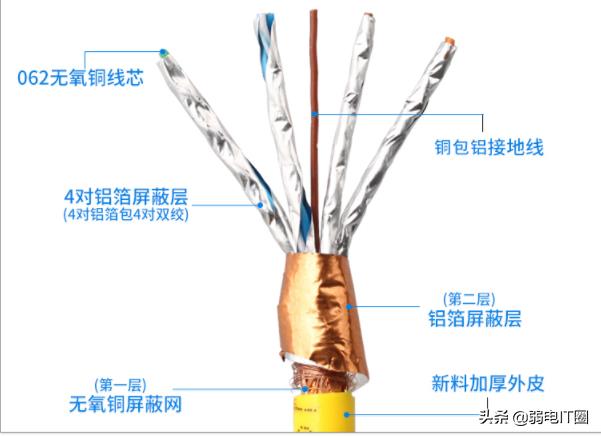

七类线是一种8芯屏蔽线,每对都有一个屏蔽层(一般为金属箔屏蔽 Foil Shield),然后8根芯外还有一个屏蔽层(一般为金属编织丝网屏蔽Braided Shield),接口与现在的RJ-45相同。

总屏蔽(一般为金属编织丝网屏蔽)+ 线对屏蔽(一般为金属箔屏蔽) 七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz,超七类线的传输频率为1000MHz。

六类和七类布线系统有很多显著的差别,最明显的就是带宽。

六类信道提供了至少200MHZ的综合衰减对串扰比及整体250MHZ的带宽。

七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。

七类网线和六类网线有什么区别(七类网线的特性与应用)

大量的宽带应用促使人们需要更多的带宽。

例如,一个典型的七类信道可以提供一对线862MHZ的带宽以传输视频信号,在另外一个线对传输模拟音频信号,然后在第三、四线对传输高速局域网信息。

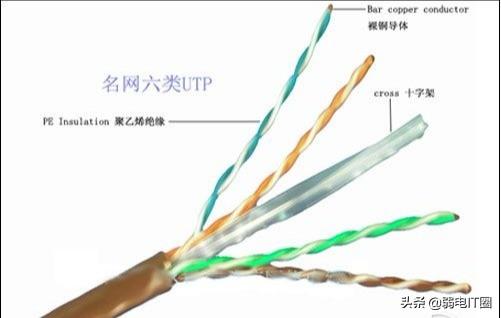

六类和七类系统的另外一个差别在于它们的结构。六类布线系统既可以使用UTP,也可以使用STP。而七类系统只基于屏蔽电缆。

在七类线缆中,每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层。从物理结构上来看,额外的屏蔽层使得七类线有一个较大的线径。

还有一个重要的区别在于其连接硬件的能力,七类系统的参数要求连接头在600MHZ时所有的线对提供至少60DB的综合近端串绕。

而超五类系统只要求在100MHZ提供43dB,六类在250MHZ的数值为46dB。

飞速发展的网络应用对带宽的需求不断增加。

2002年6月ANSI/TIA/EIA568-B铜缆双绞线6类线标准,凭借其250MHz的带宽满足了大多数的商业应用。但是,随着技术的不断进步,250MHz带宽不能充分地满足人们的需求。

选择线缆类型应从线缆用途、要求的传输容量、传输带宽、价格等多方面综合考虑。线缆类型有非屏蔽双绞线、屏蔽双绞线、光缆三大类。

1.非屏蔽双绞线UTP

是目前国内应用最多的布线系统,适用于传输带宽在250MHz以下,没有特殊性能要求的网络应用。

其优点是整体性能不错、价格便宜、施工和维护比较方便。六类布线系统已经达到了非屏蔽双绞线的性能极限。

2.铝箔屏蔽的双绞线FTP

带宽较大、抗干扰性能强,具有低烟无卤的特点。

相对的,屏蔽线比非屏蔽线价格及安装成本要高一些,线缆弯曲性能稍差。 六类线及之前的屏蔽系统多采用这种形式。

七类网线和六类网线有什么区别(七类网线的特性与应用)

3.独立屏蔽双绞线STP

每一对线都有一个铝箔屏蔽层,四对线合在一起还有一个公共的金属编织屏蔽层,这是七类线的标准结构。

它适用于高速网络的应用,提供高度保密的传输,支持未来的新型应用,有助于统一当前网络应用的布线平台,使得从电子邮件到多媒体视频的各种信息,都可以在同一套高速系统中传输。

额外的屏蔽层使得七类线有一个较大的线径,这些特点要求在设计安装路由和端接空间时要特别小心,要留有很大的空间和较大的弯曲半径,目前康宁公司已经在中国推出了7类布线系统。

早在1997年布线标准化机构和制造商就已经提出了七类铜缆布线系统的构想。

它能提供至少500MHz的综合衰减对串扰比和600MHz的整体带宽,其连接头要求在600MHz时所有的线对提供至少60dB的综合近端串绕。

而超五类系统只要求在100MHz提供43dB,六类在250MHz的数值为46dB。

而且,由于其绝佳的屏蔽设计和高带宽,一个典型的七类信道甚至可以同时提供一对线862MHz的带宽用于传输有线电视信号。

在另外一个线对传输模拟音频信号,然后在第三、四线对传输高速局域网信息。

与光纤局域网相比,七类系统的解决方案提供了希望的性能和带宽,但其总体成本只是光纤的几分之一。

有些人会认为光纤系统可以给人们带来足够多的带宽,并且光缆与七类线缆价格接近。

但是,如果考虑到光纤路由器、光交换机和光网卡的成本因素,光纤的价格优势就会很快地丧失。
