​加热管接线方法(详细讲解方法)

2023-11-04 09:50 来源:风海网 点击:

加热管接线方法(详细讲解方法)

三根加热管六个头接线方法:380V的3根加热管六个头,采用星形连接(将三相电源线分别接电热管一端,另一端连接在一起)采用三角形(三根加热管头、尾连接,出现三个点与三相电源线连接),下面我们就来聊聊关于加热管接线方法?接下来我们就一起去了解一下吧!

加热管接线方法(详细讲解方法)

加热管接线方法

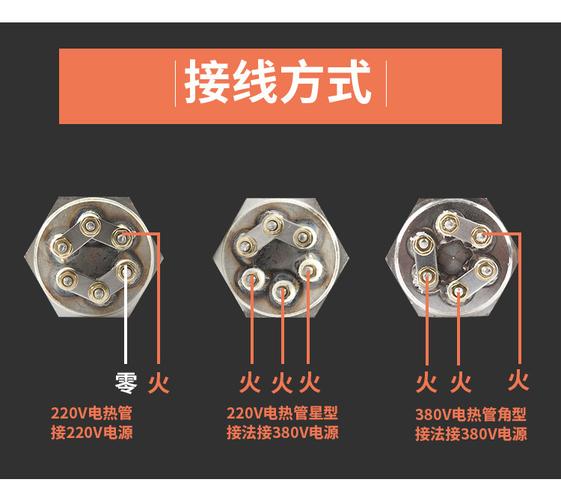

三根加热管六个头接线方法:380V的3根加热管六个头,采用星形连接(将三相电源线分别接电热管一端,另一端连接在一起)。采用三角形(三根加热管头、尾连接,出现三个点与三相电源线连接)。

三根加热管接线详细讲解:三条双U发热管(六个头),头尾相接,接火线是三角型接法,头接火线,尾部相接,或接零线是星型接法.要弄清楚每支电热管的首和尾,两根电热管并联为一组,共三组,然后三组首尾相连成一个三角形,每个三角形的顶点接一根380v的相线。 假定接线柱如下排列,单数是首,双数是。
