众所周知，所谓电工也就是成天跟“电”打交道的存在，那么下面这么多电工接线图，各位老师傅熟悉哪些呢？一起来看看吧！

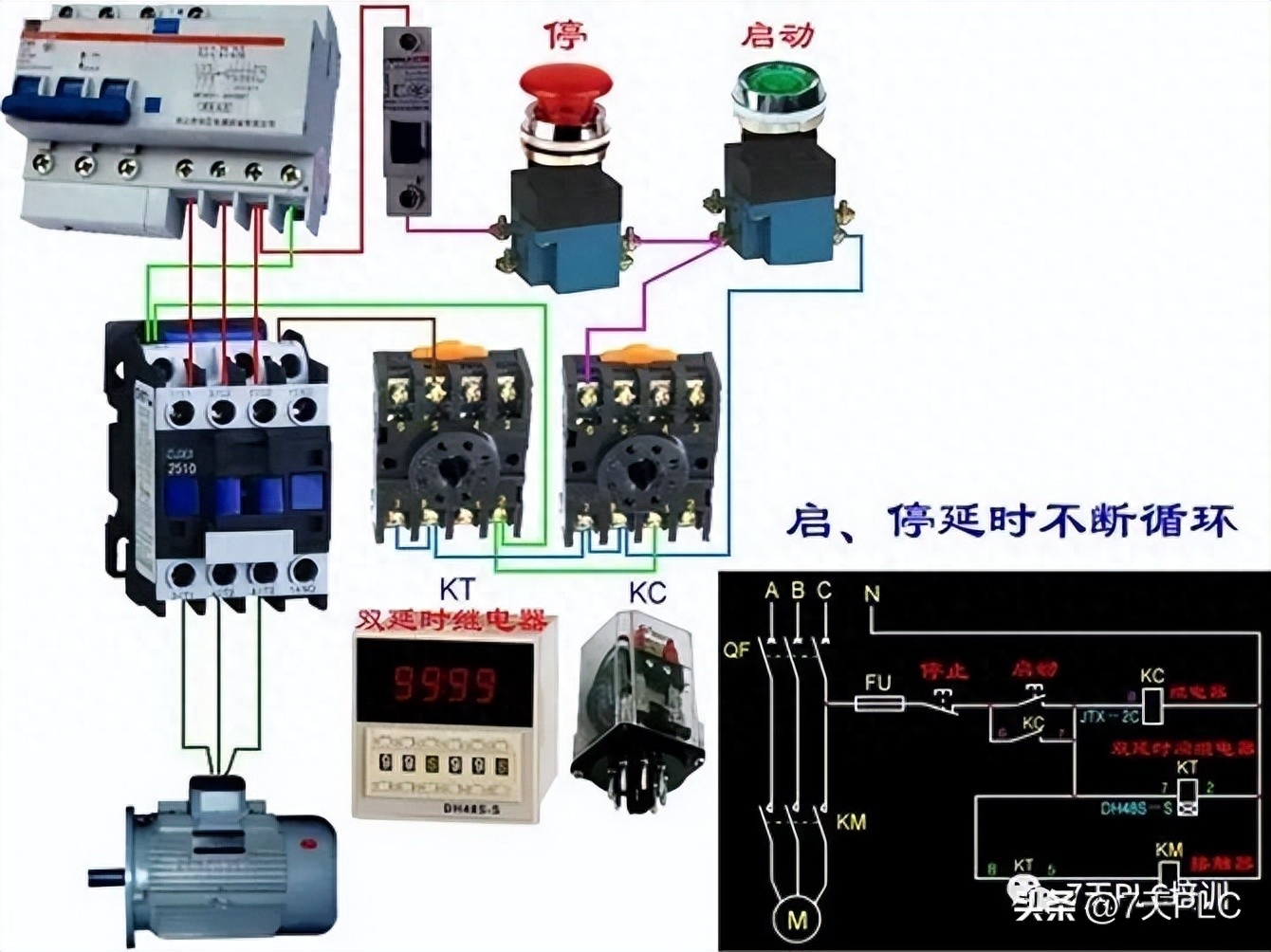

1、启、停延时不断循环

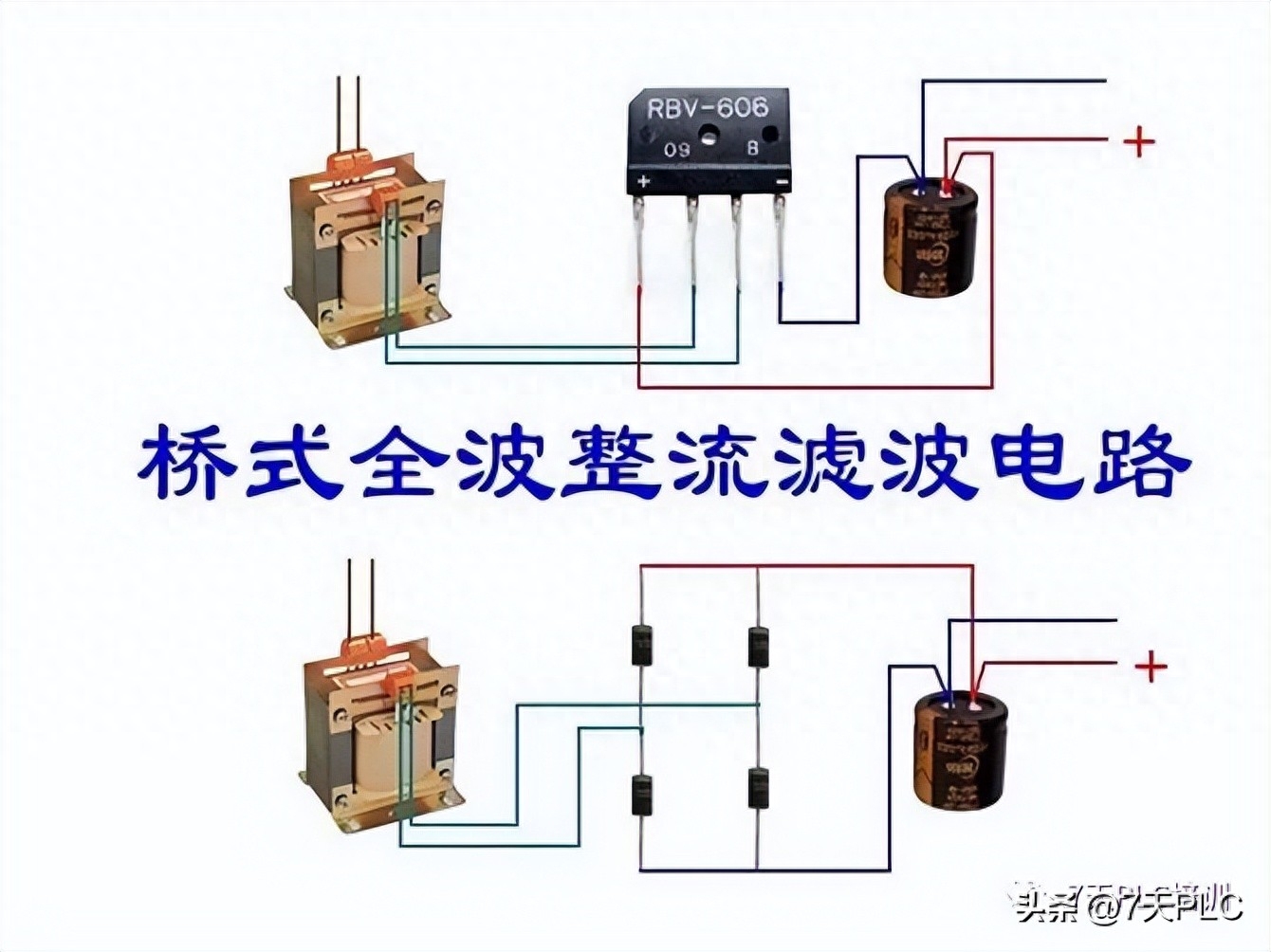

2、桥式全波整流滤波电路

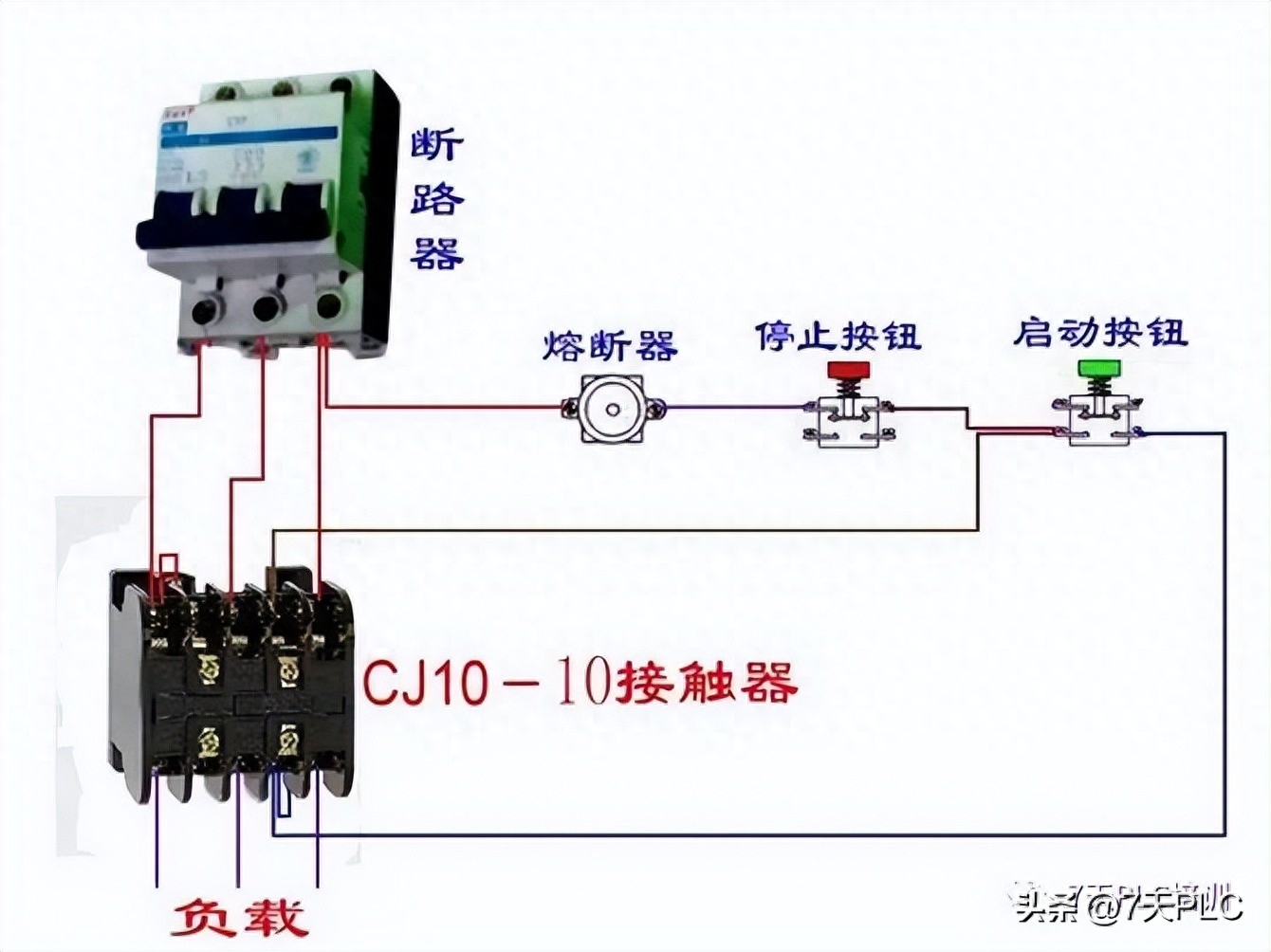

3、起保停控制

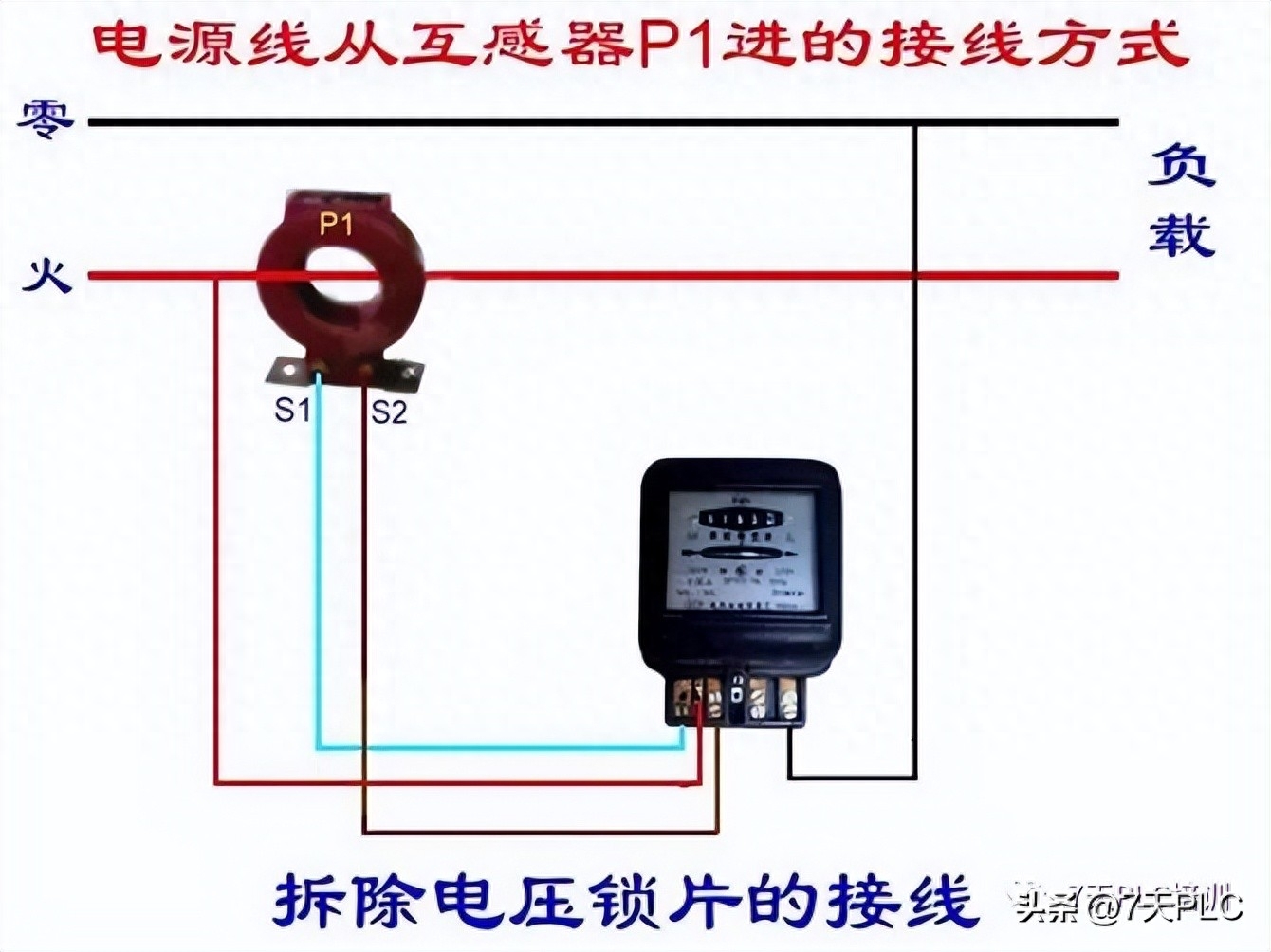

4、电源线的接电方式

5、时间继电器延时控制

6、电机顺逆转控制

7、延时通、断循环运行

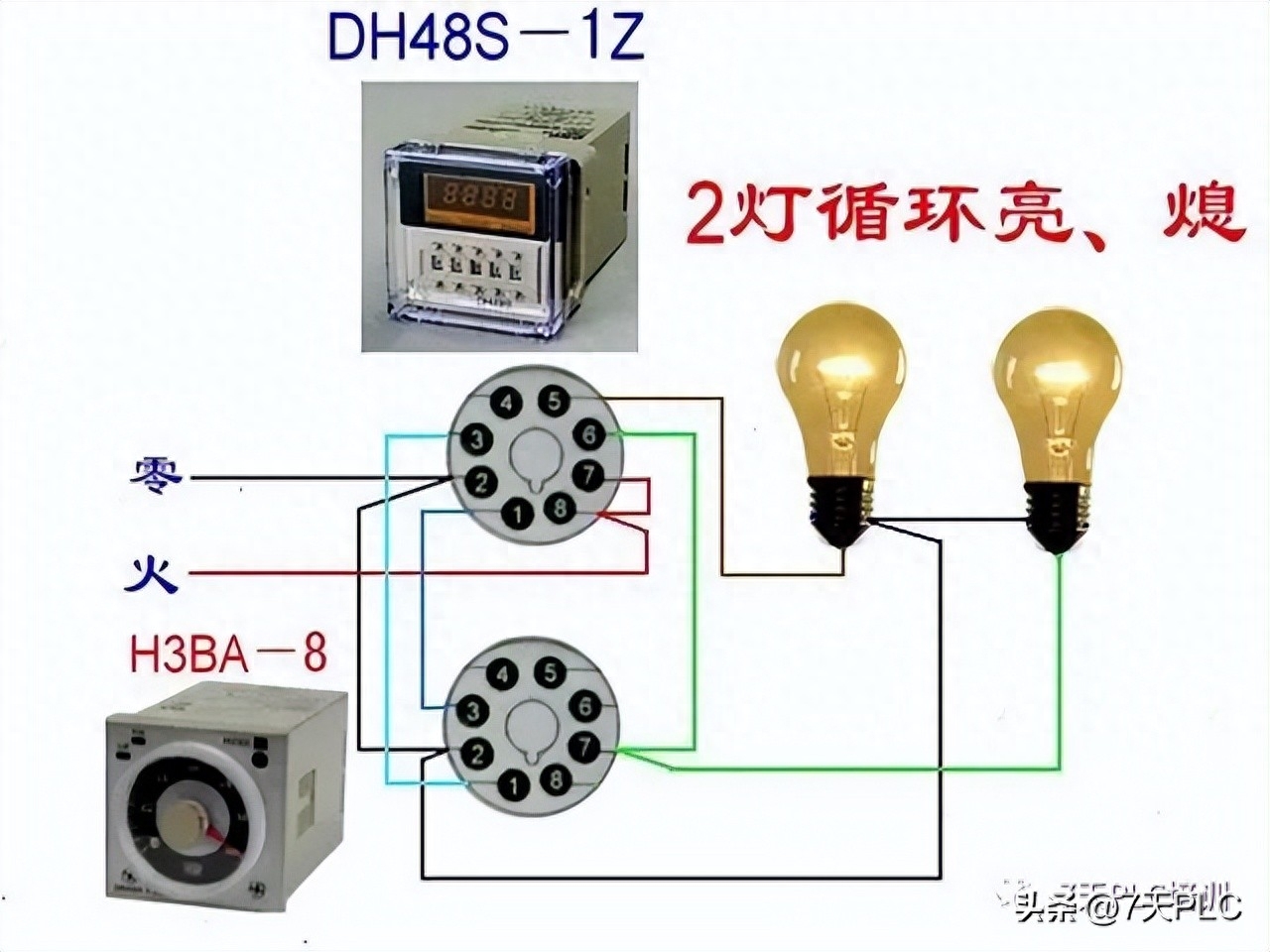

8、两灯循环亮、熄

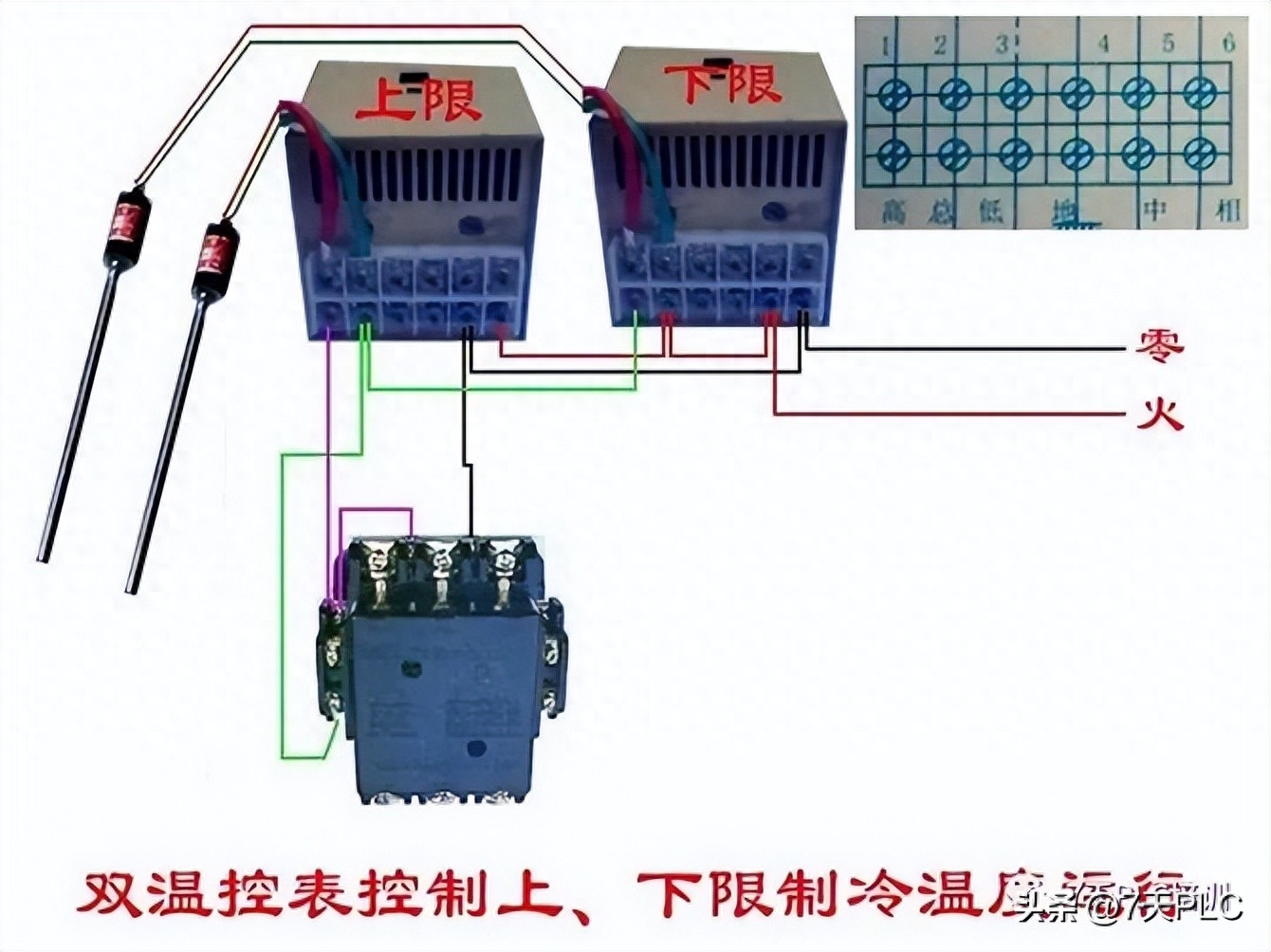

9、双温控制表控制上、下限制冷温度运行

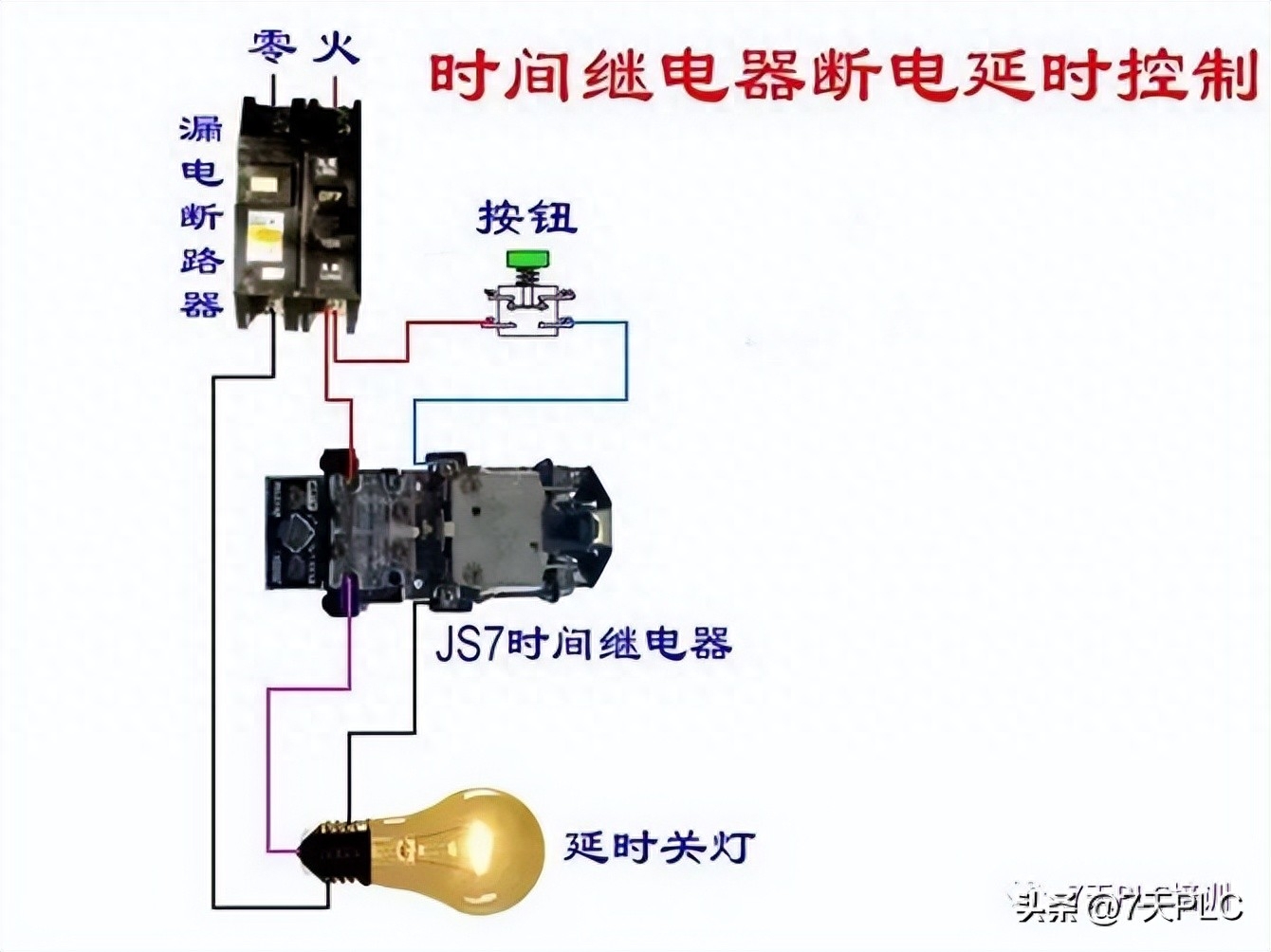

10、时间继电器断电延时控制

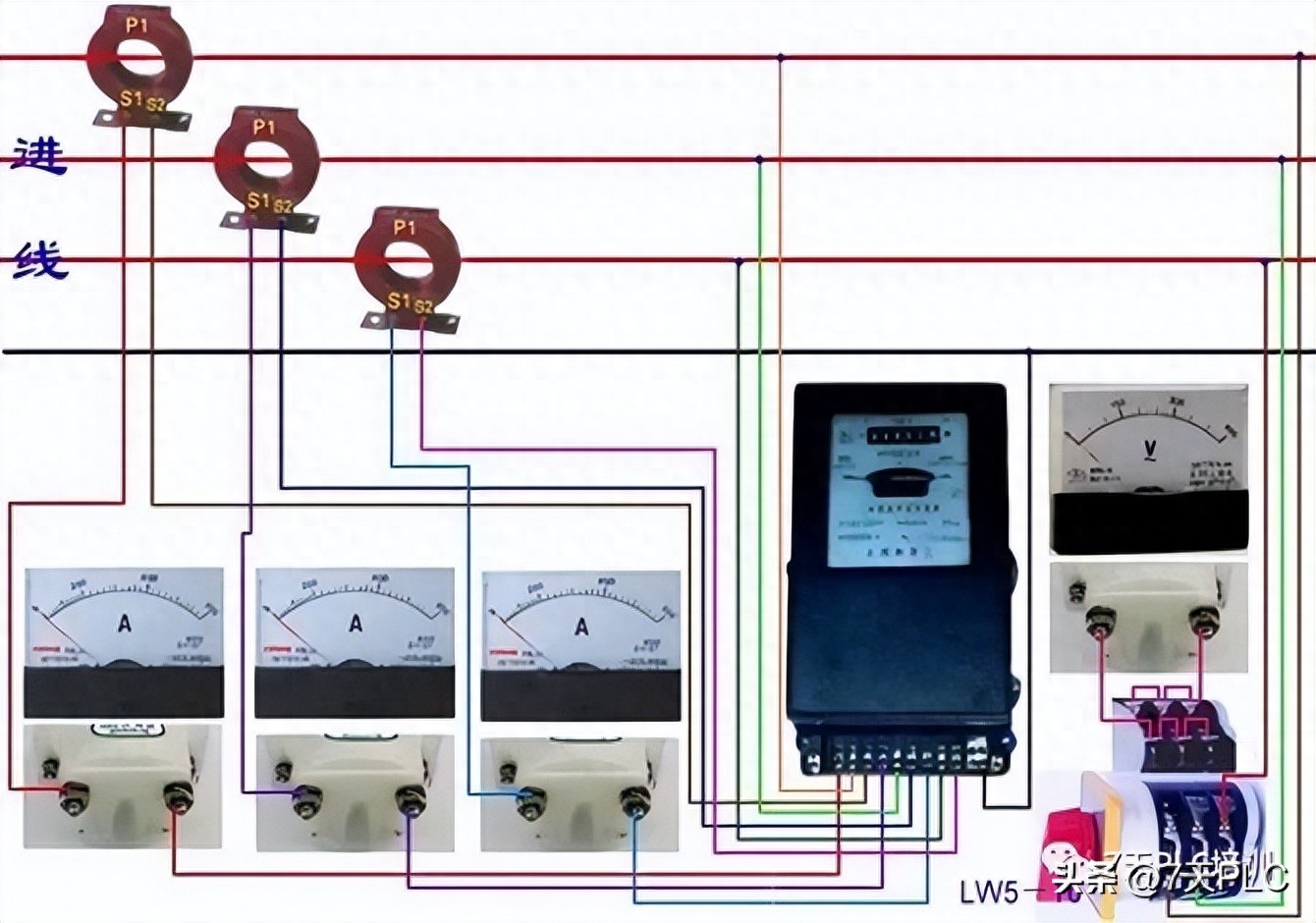

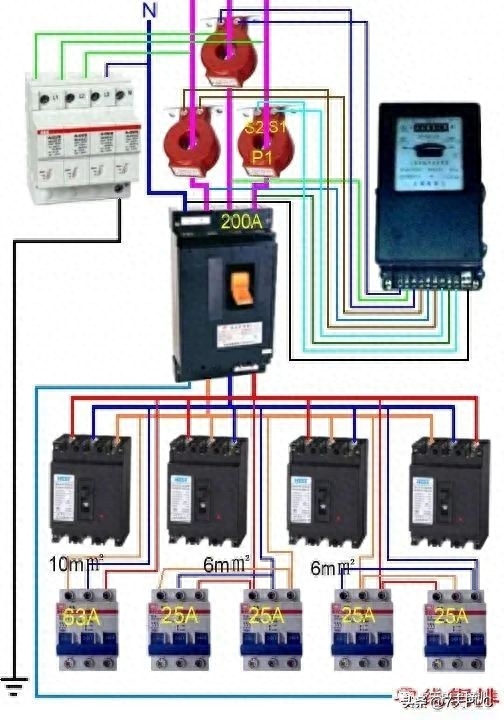

11、三相四线电度表互感器连接

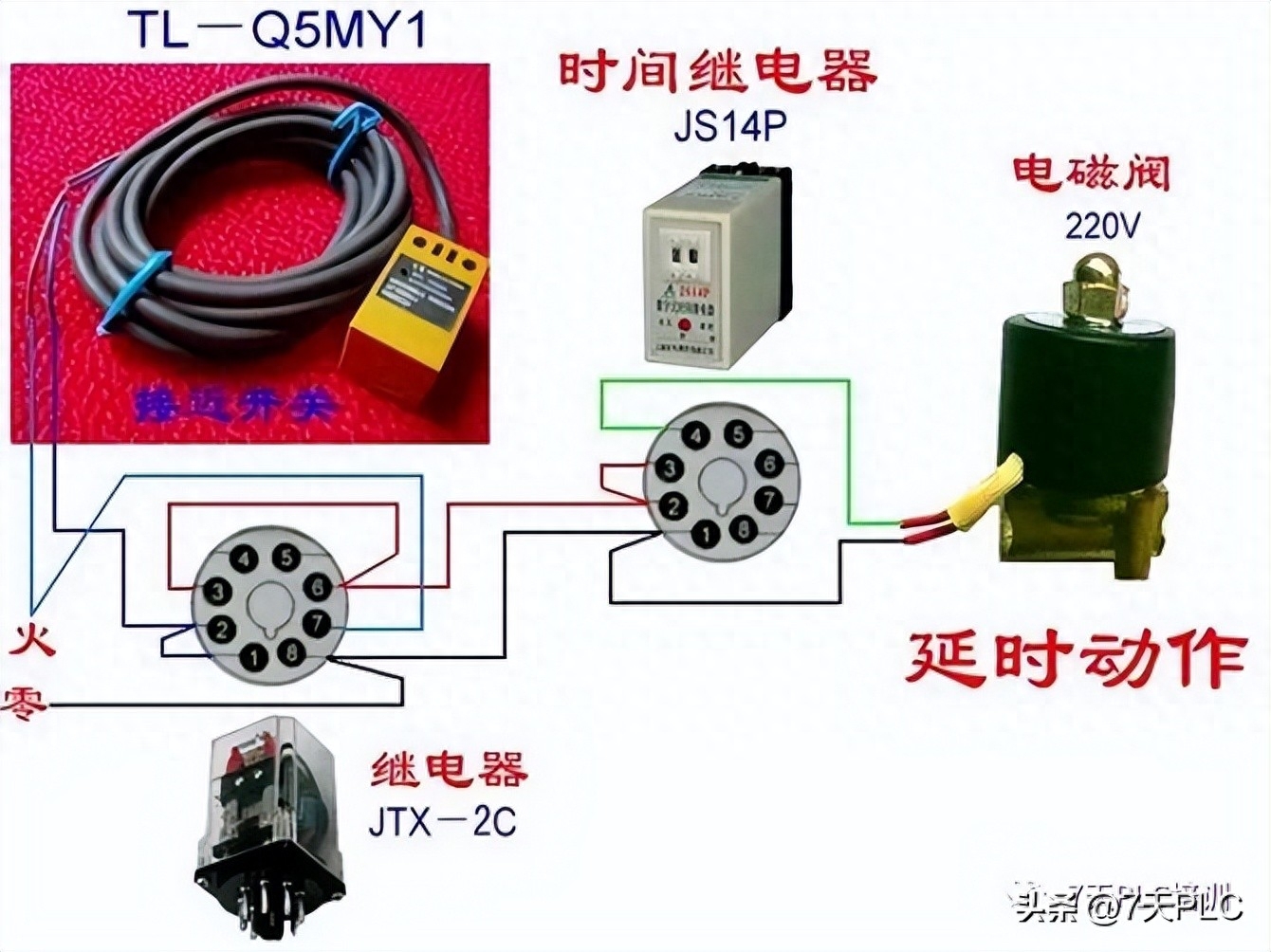

12、延时停机

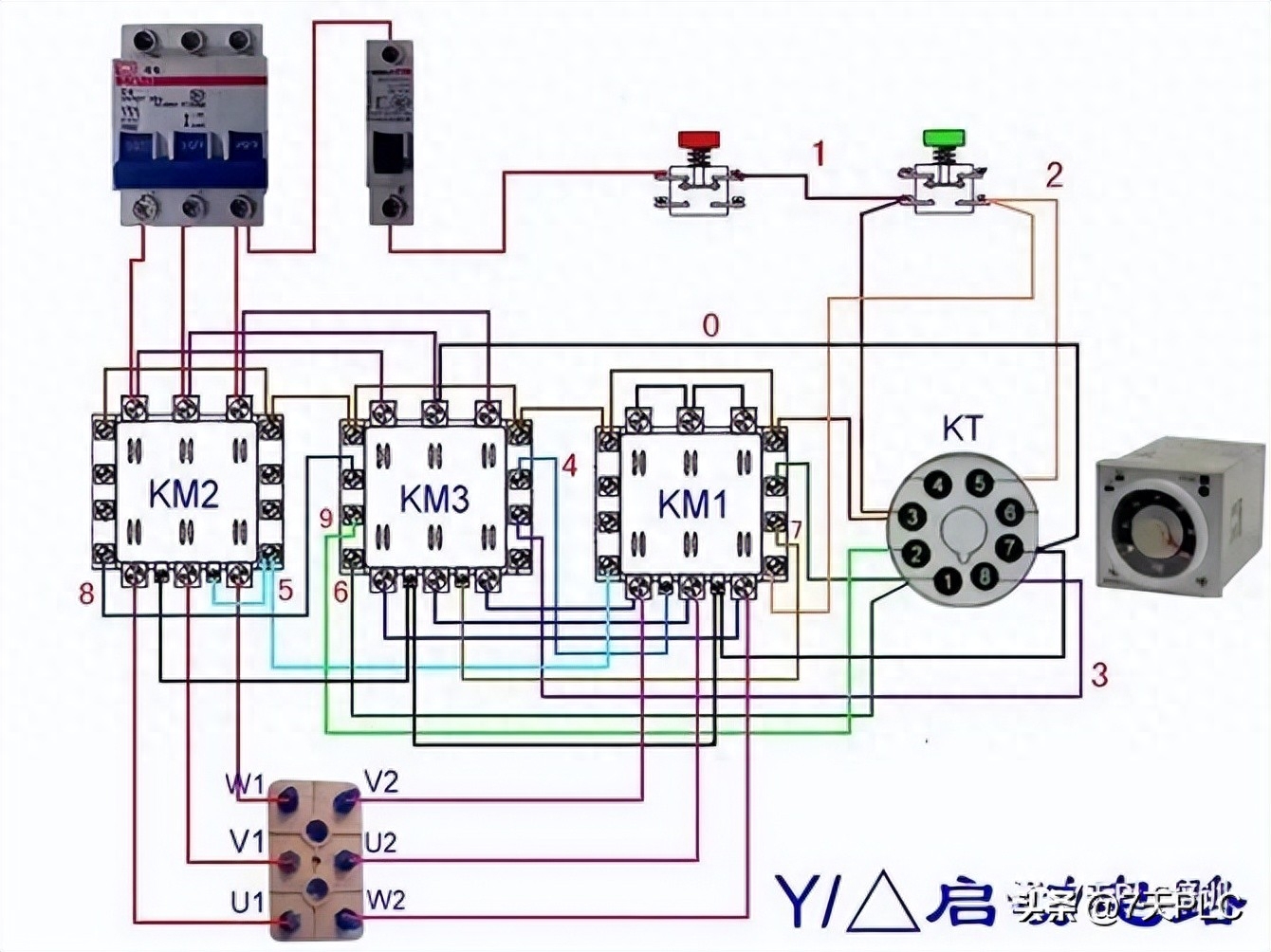

13、启动电路

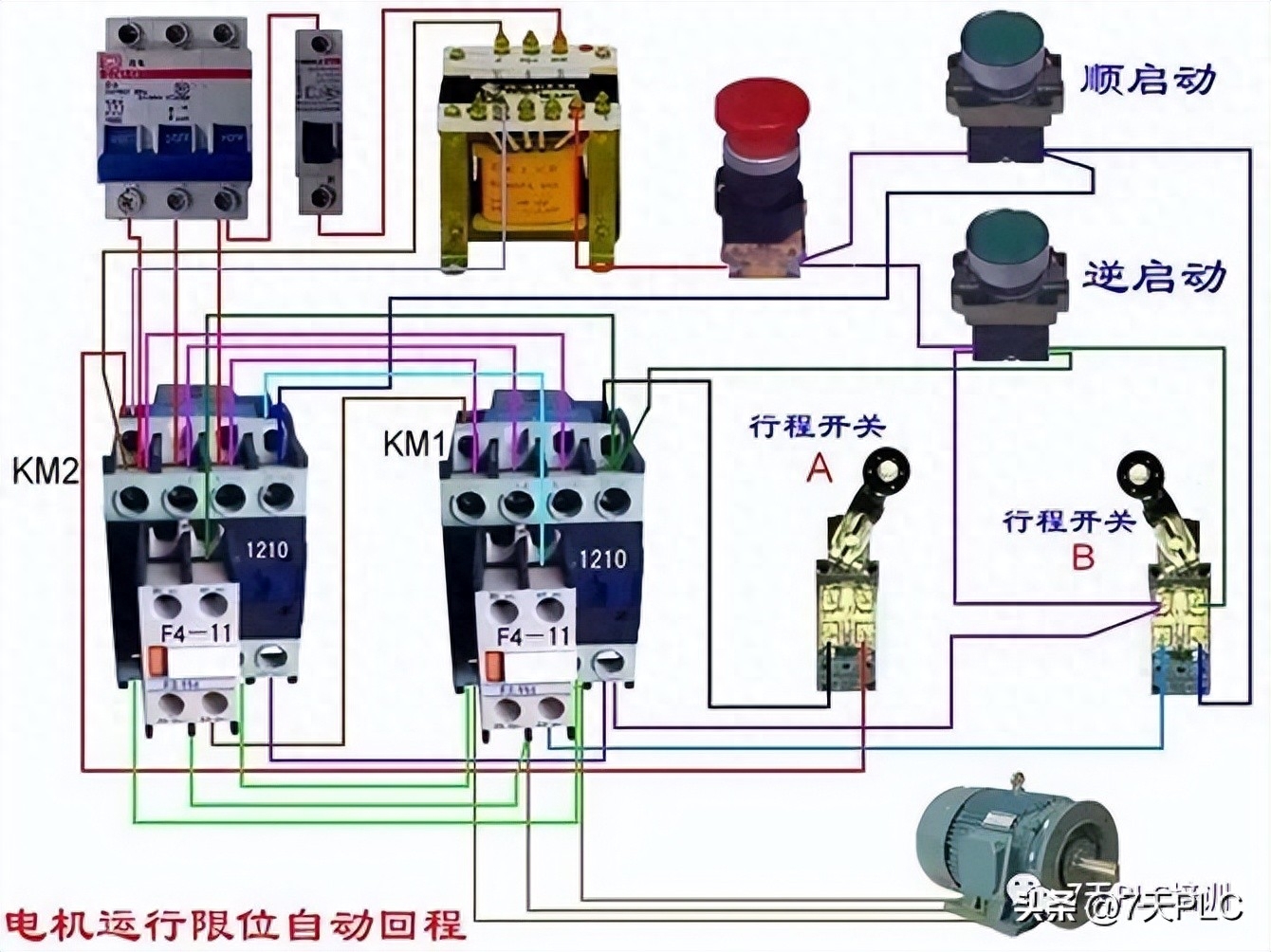

14、电机运行限位回程

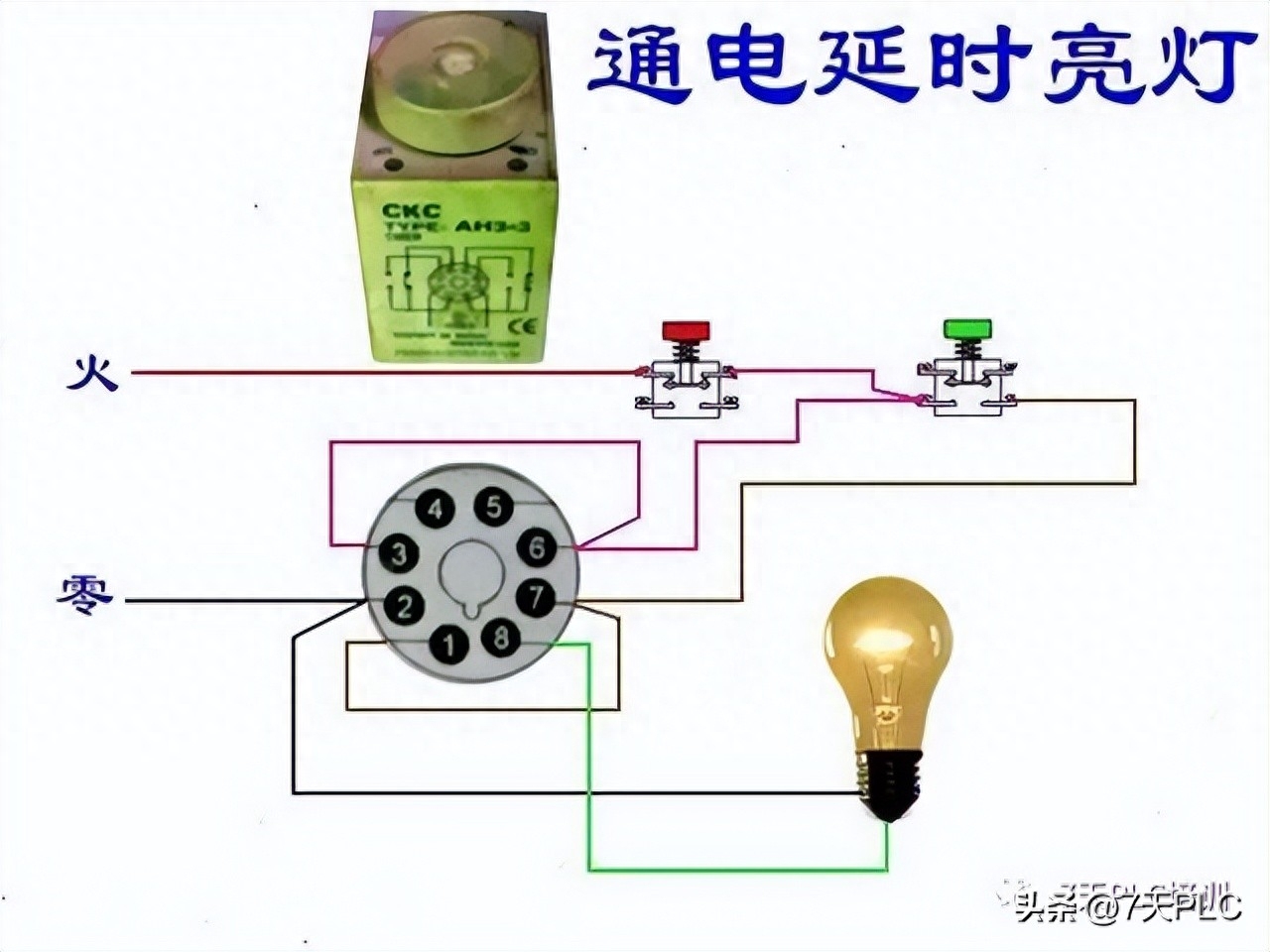

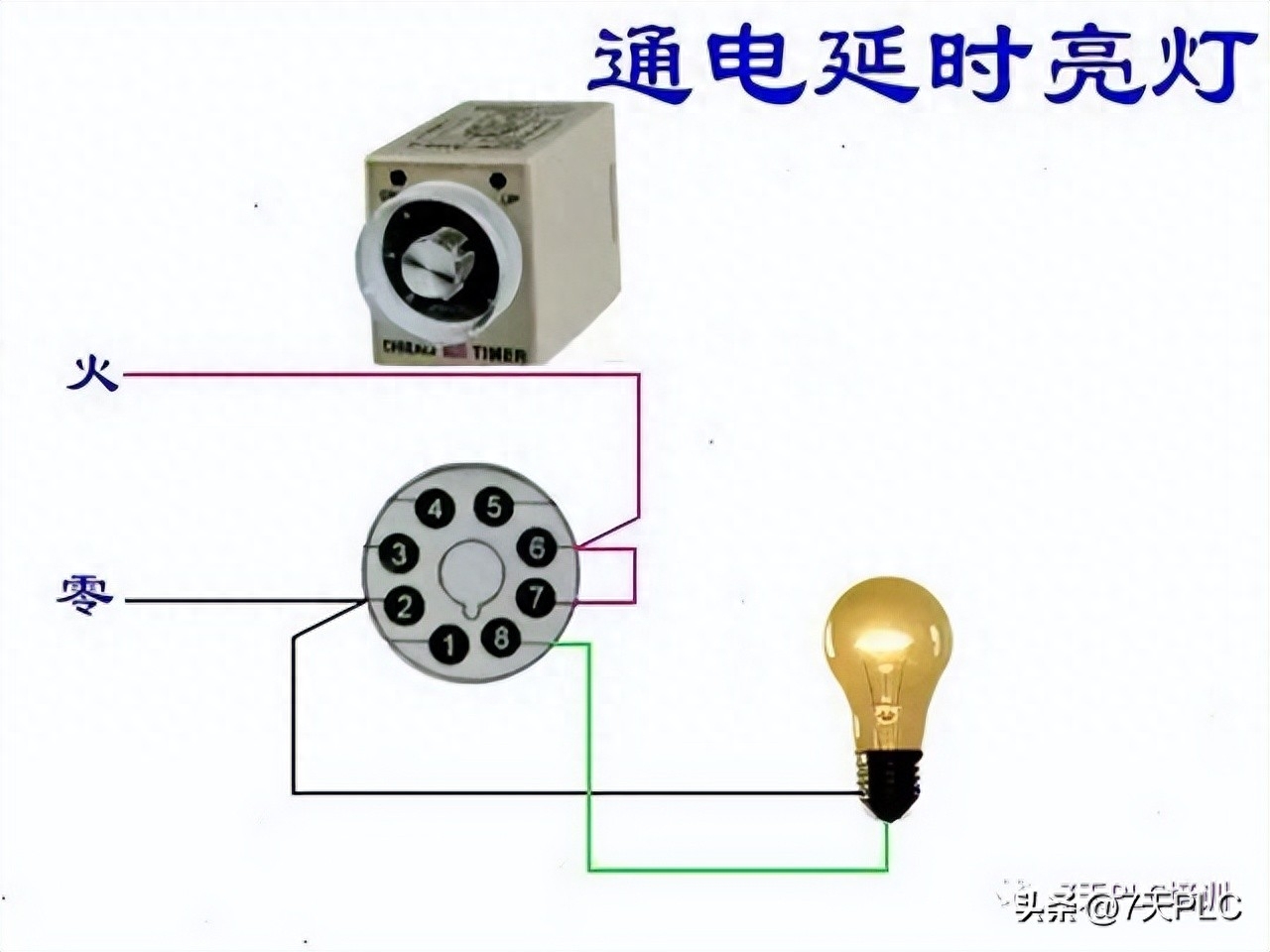

15、通电延时亮灯

16、断路器和接触器的连接方式

17、电机顺、逆转控制

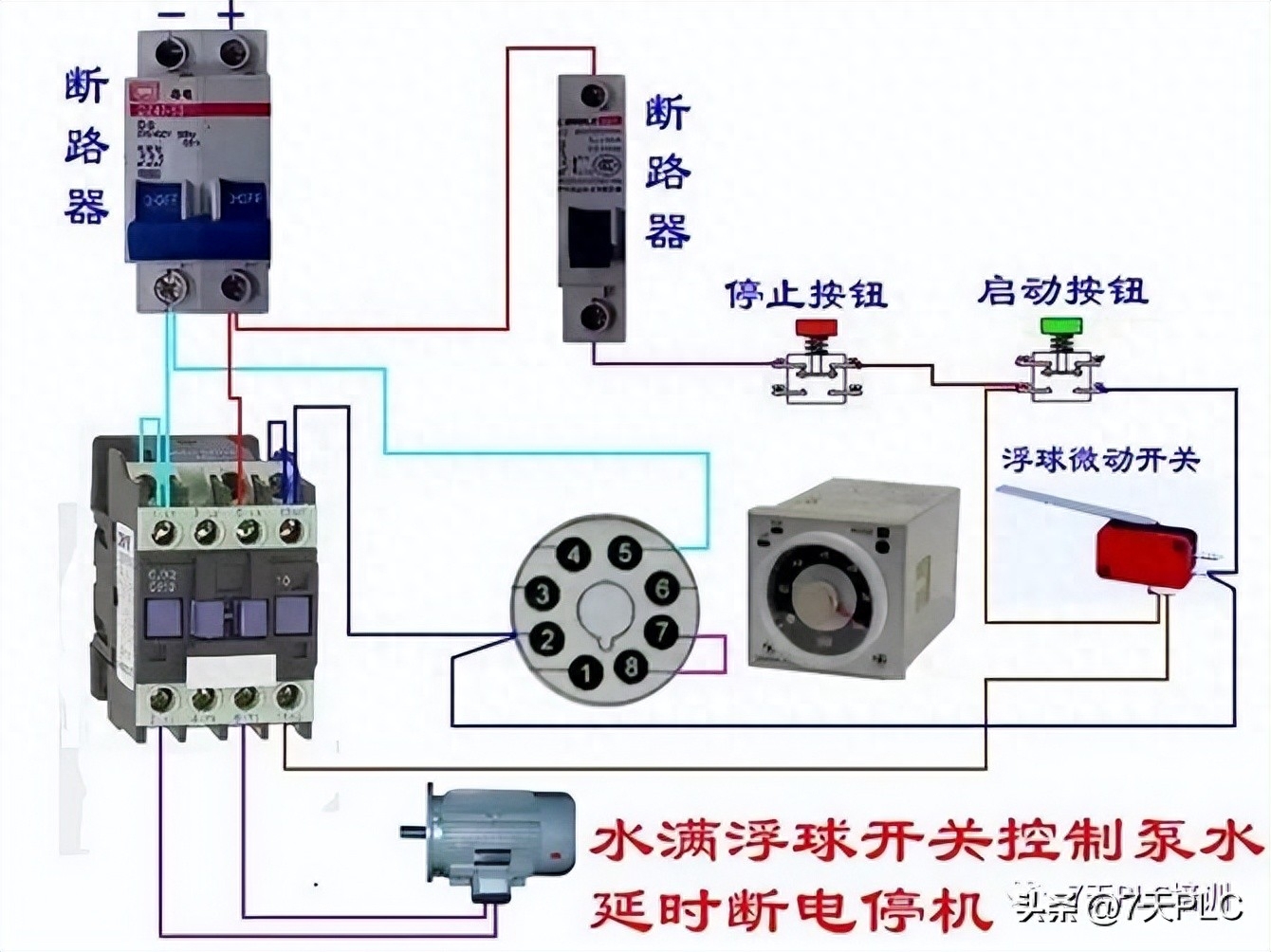

18、水泵延时断电停机

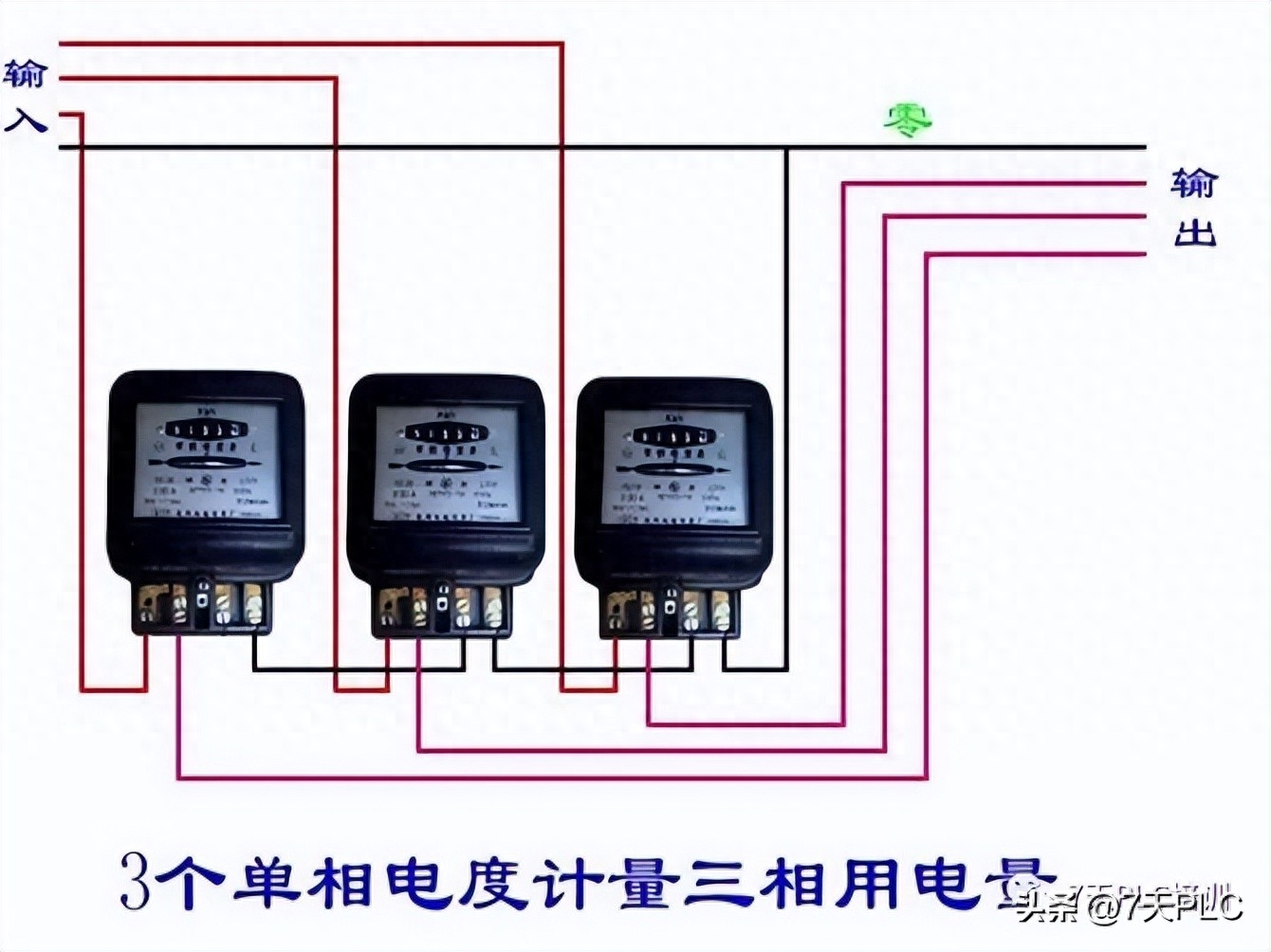

19、3个单相电度计量三相用电量

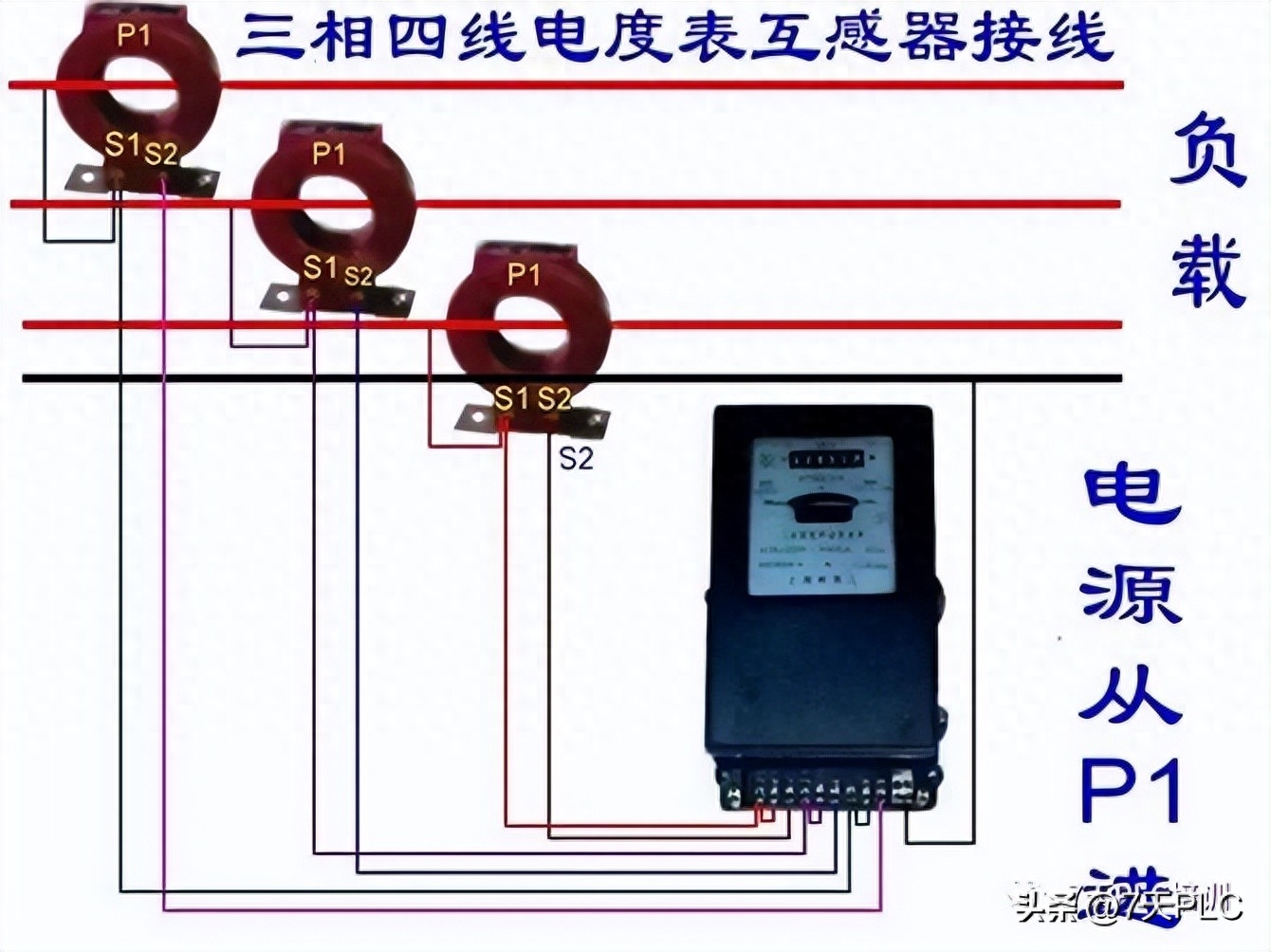

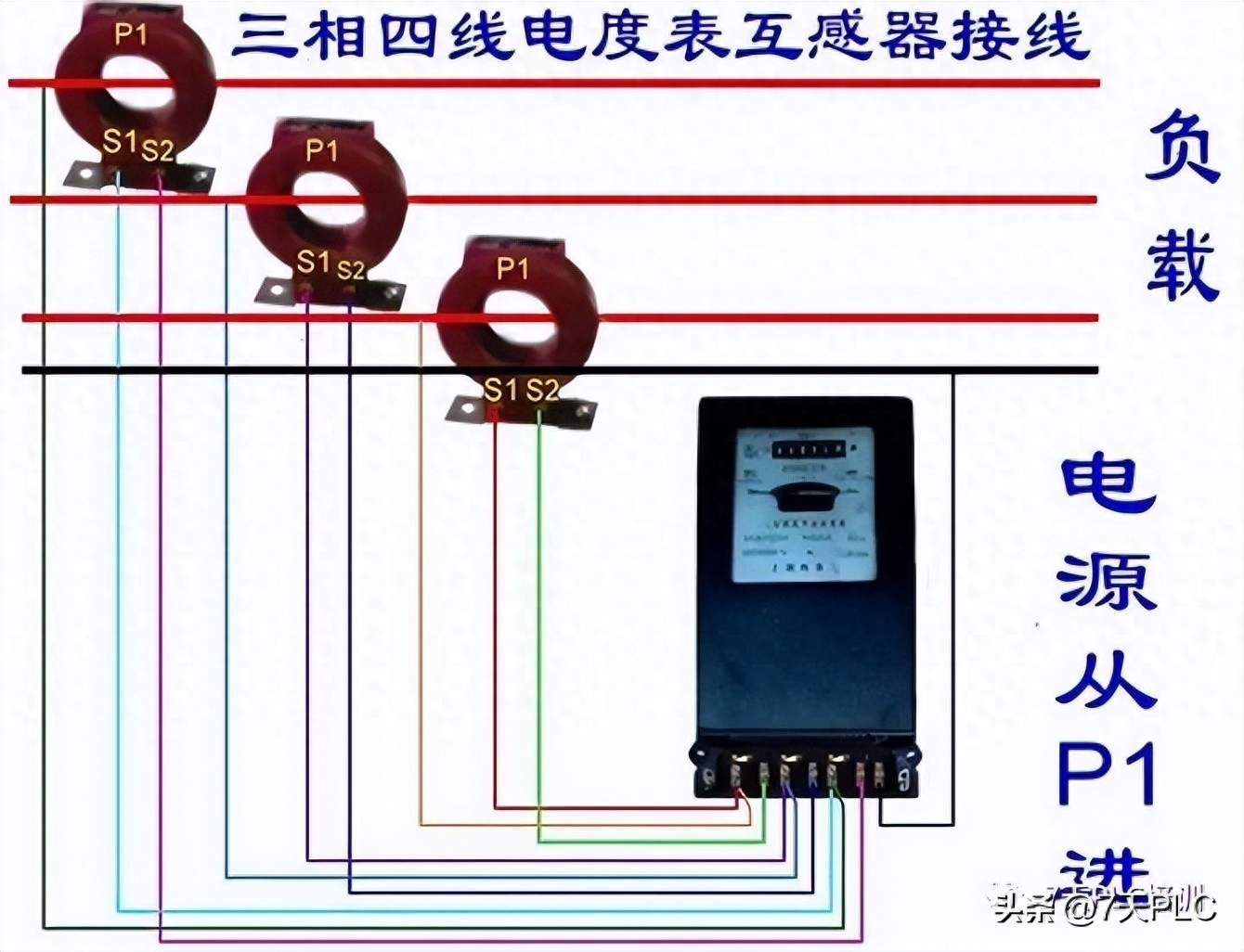

20、三相四线电度表互感器接线

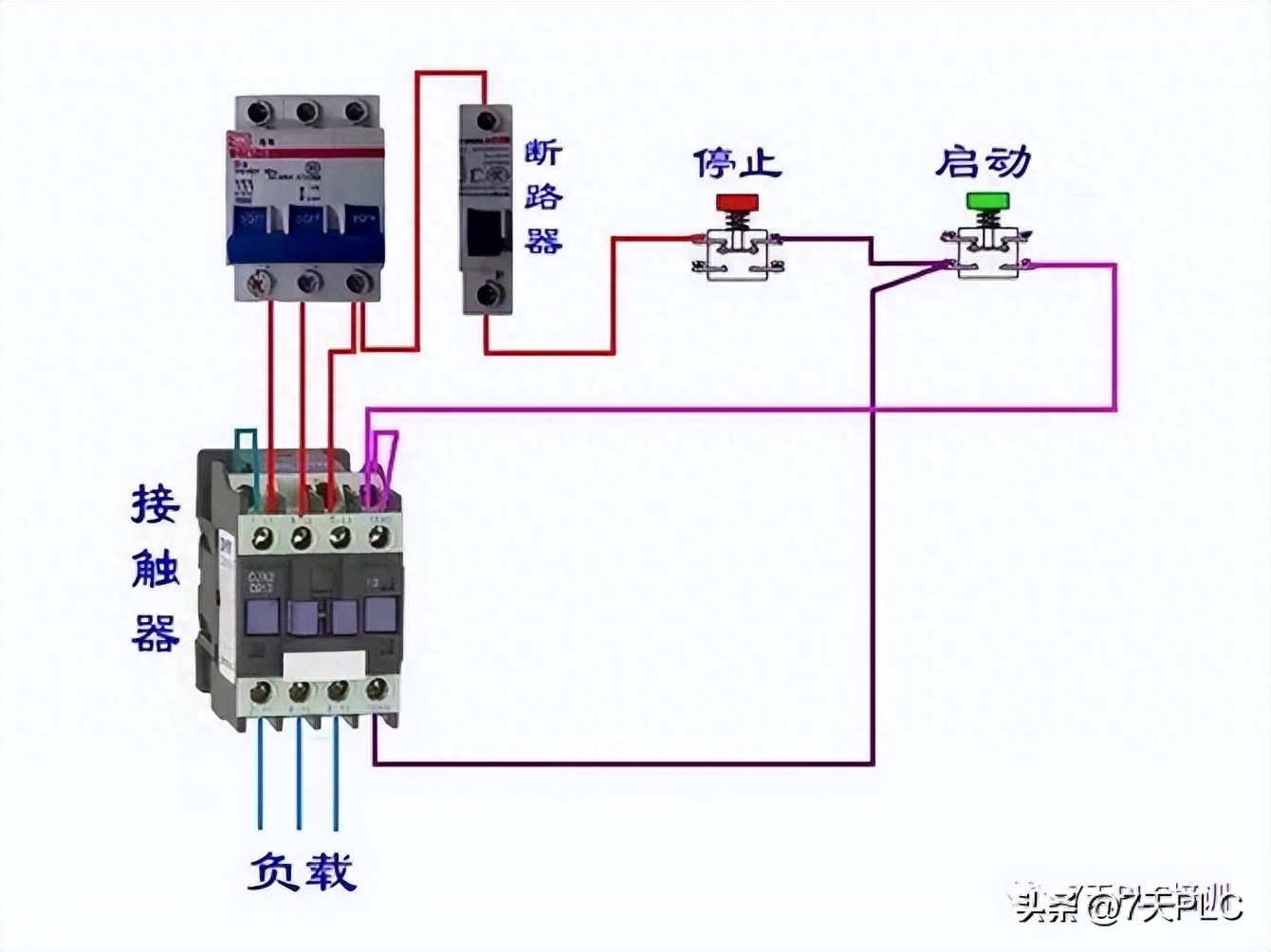

21、接触器控制

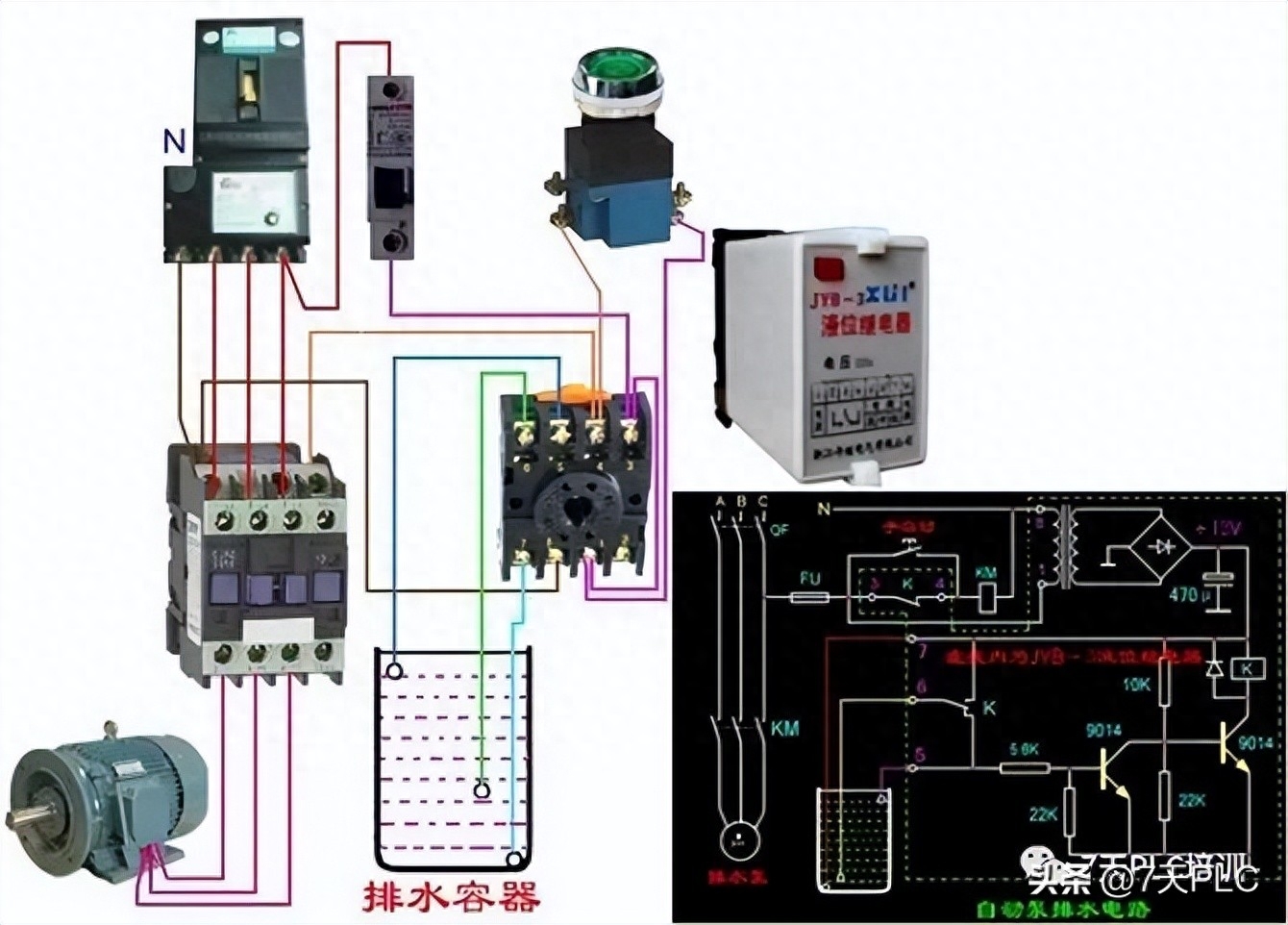

22、自动排水电路

23、散热控温

24、石英电热板控制

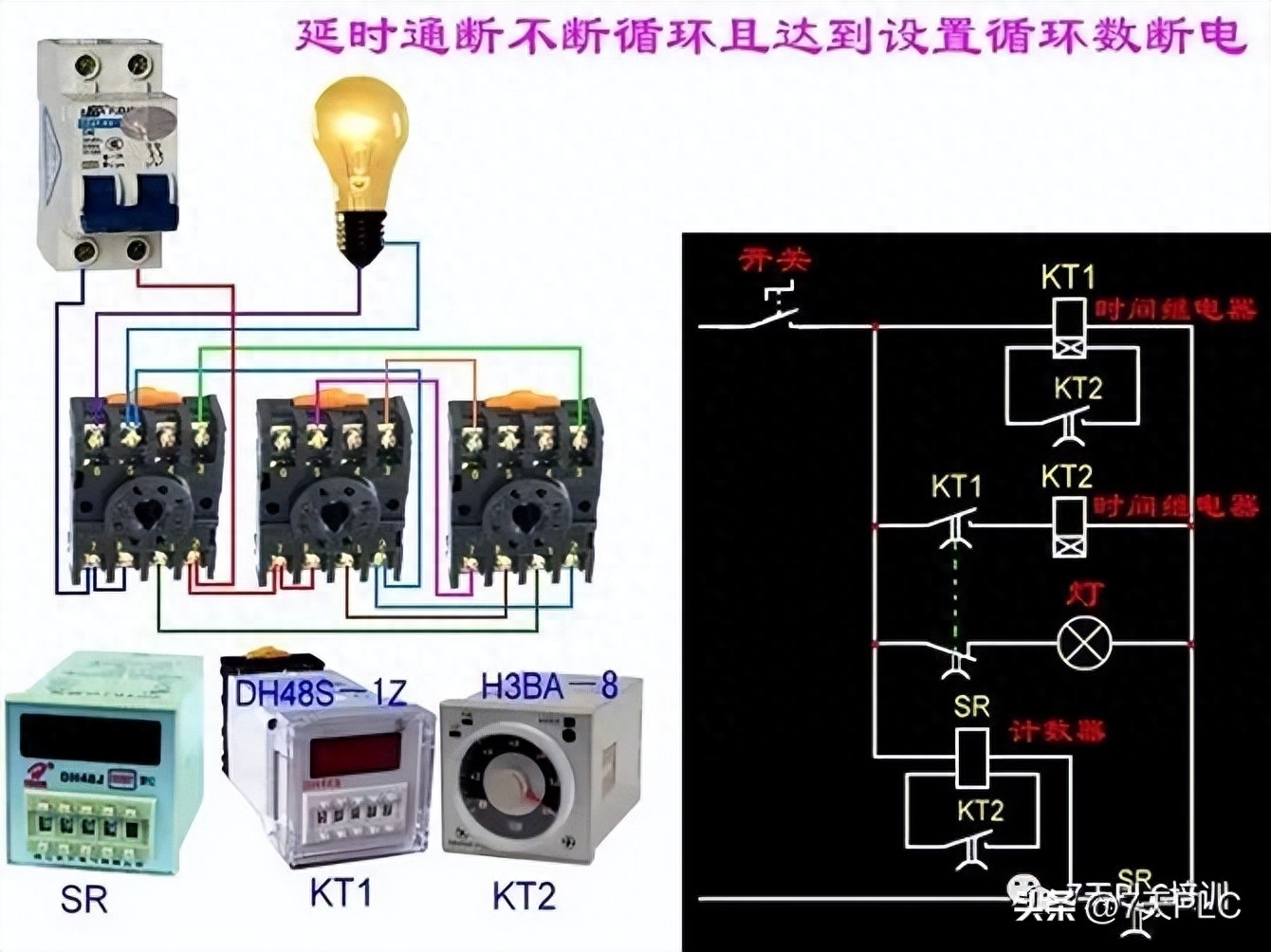

25、延时通断设置

26、顺逆转双互锁电路

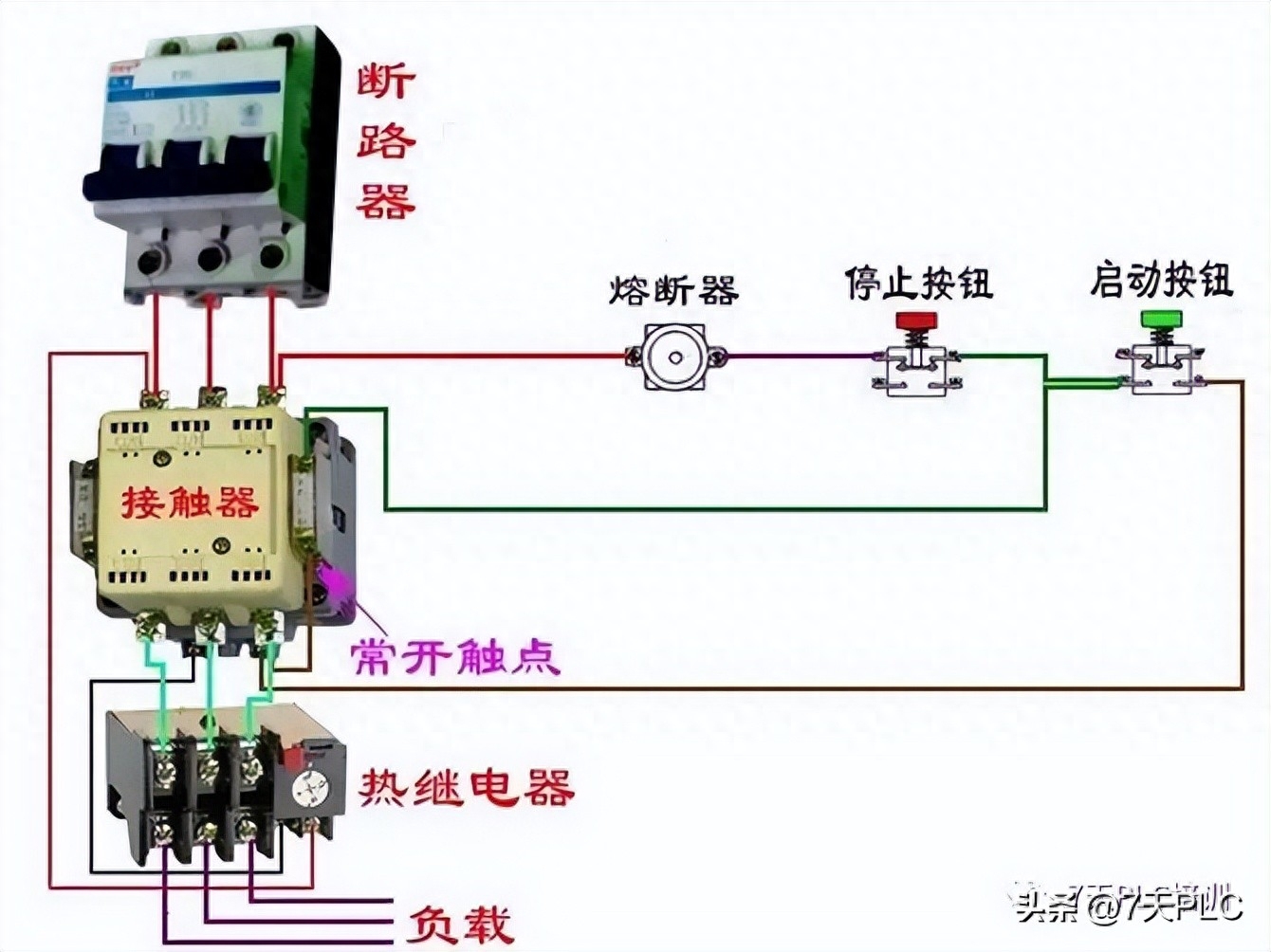

27、电机、接触器、热继电器接线方式

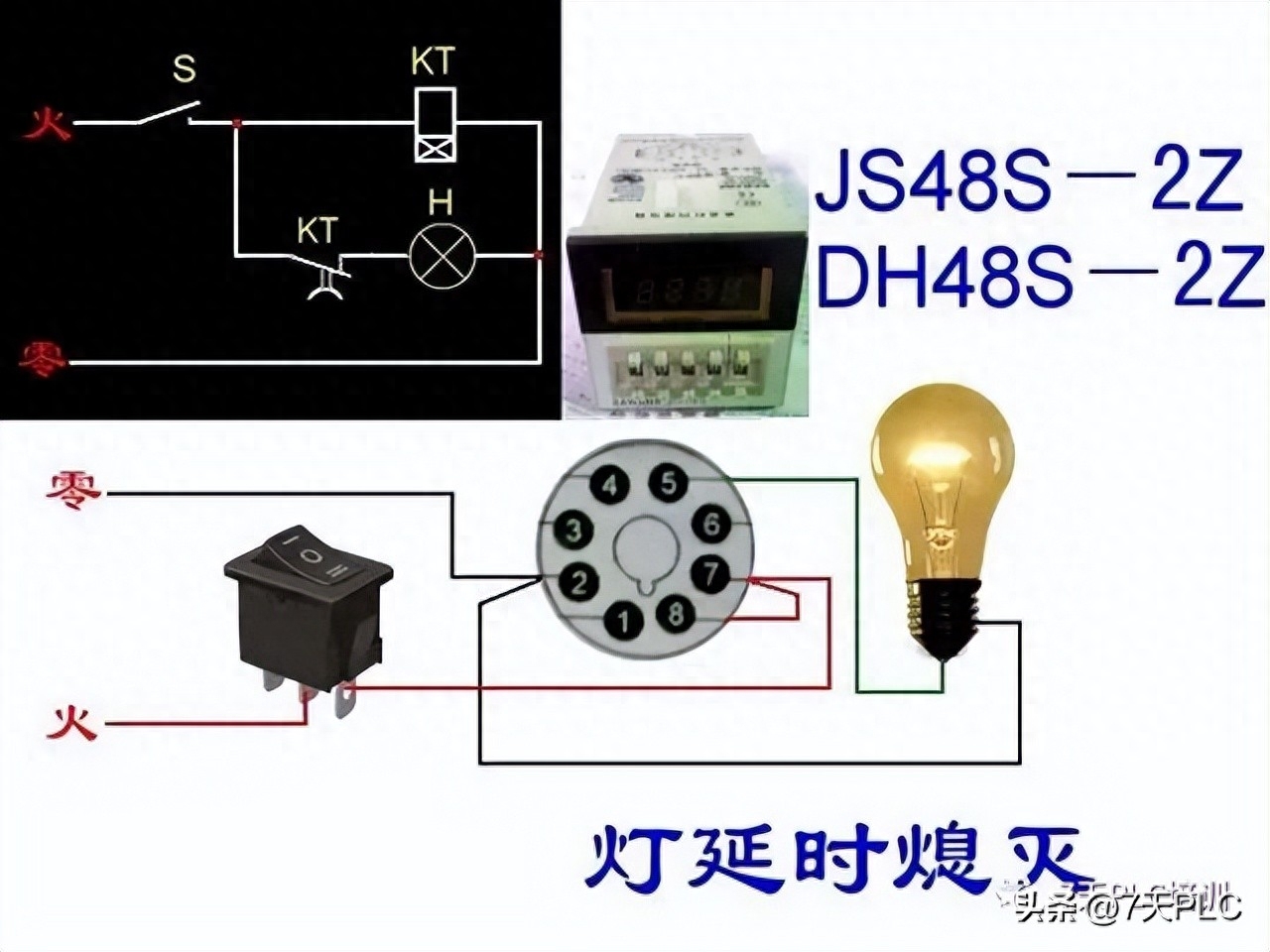

28、灯延时熄灭

29、漏电断路器接线方式

30、通电延时亮灯

31、三相四线漏电空开

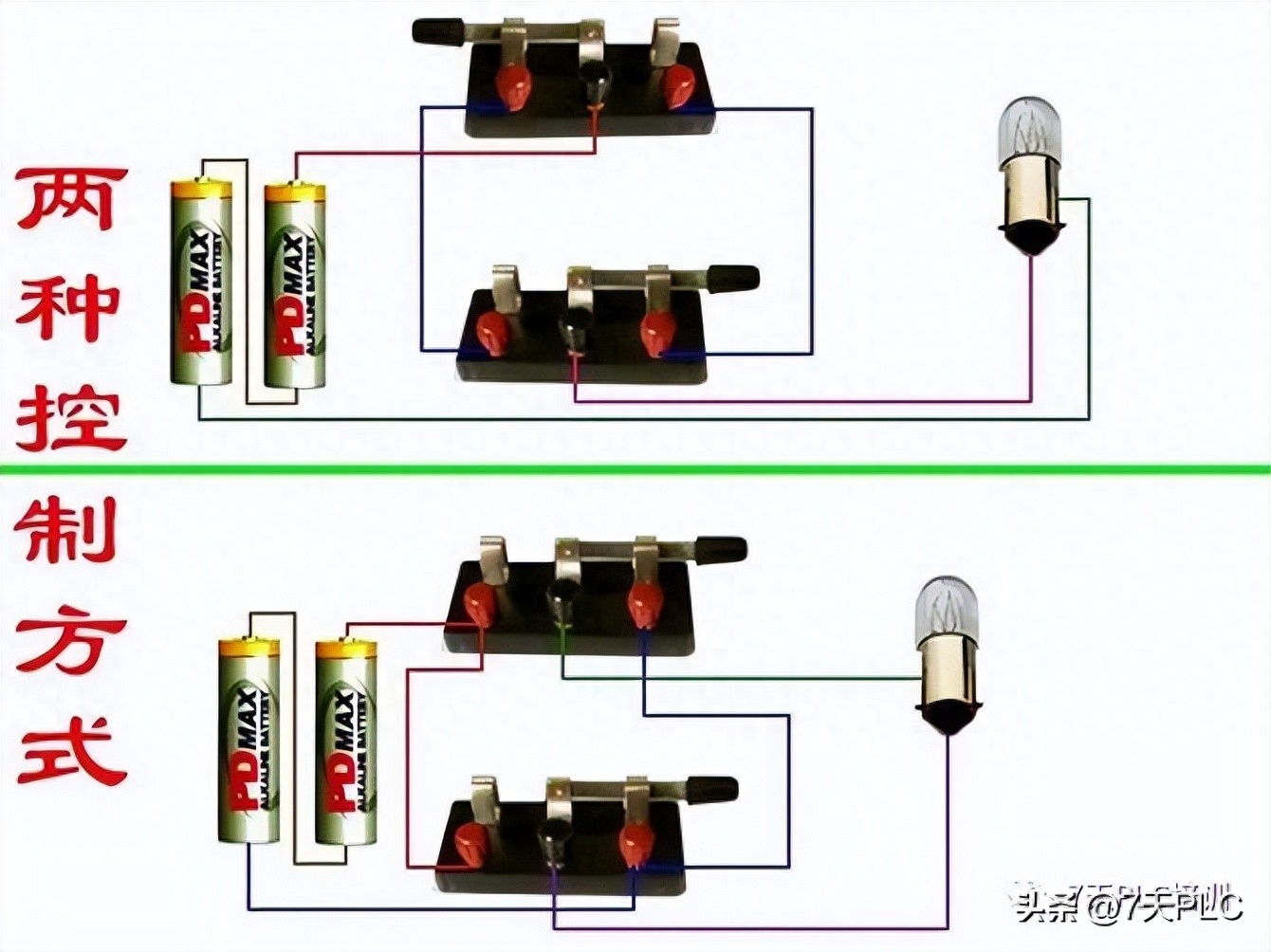

32、两种控制方式

33、电表接线方式

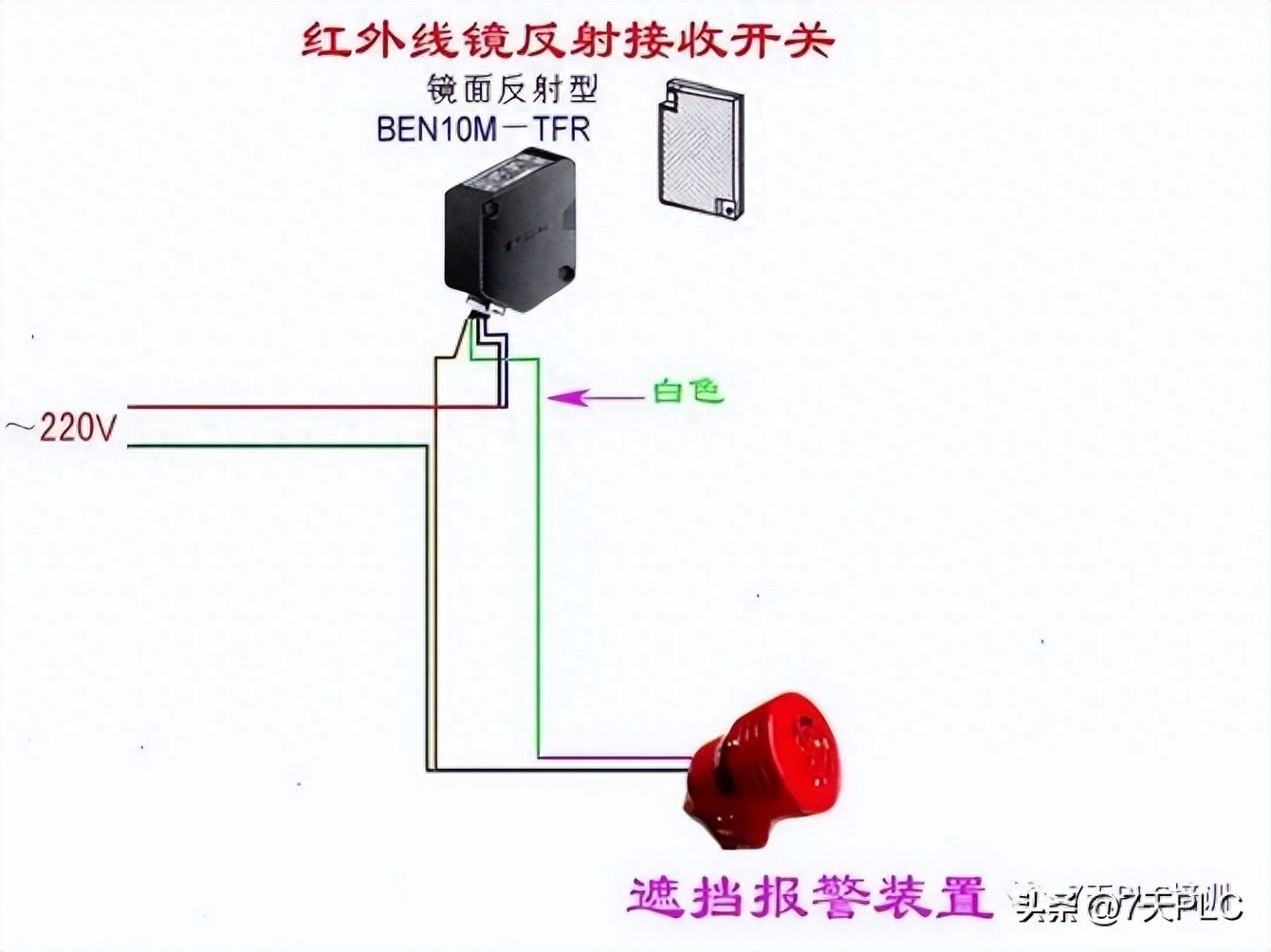

34、红外线镜反射接收开关

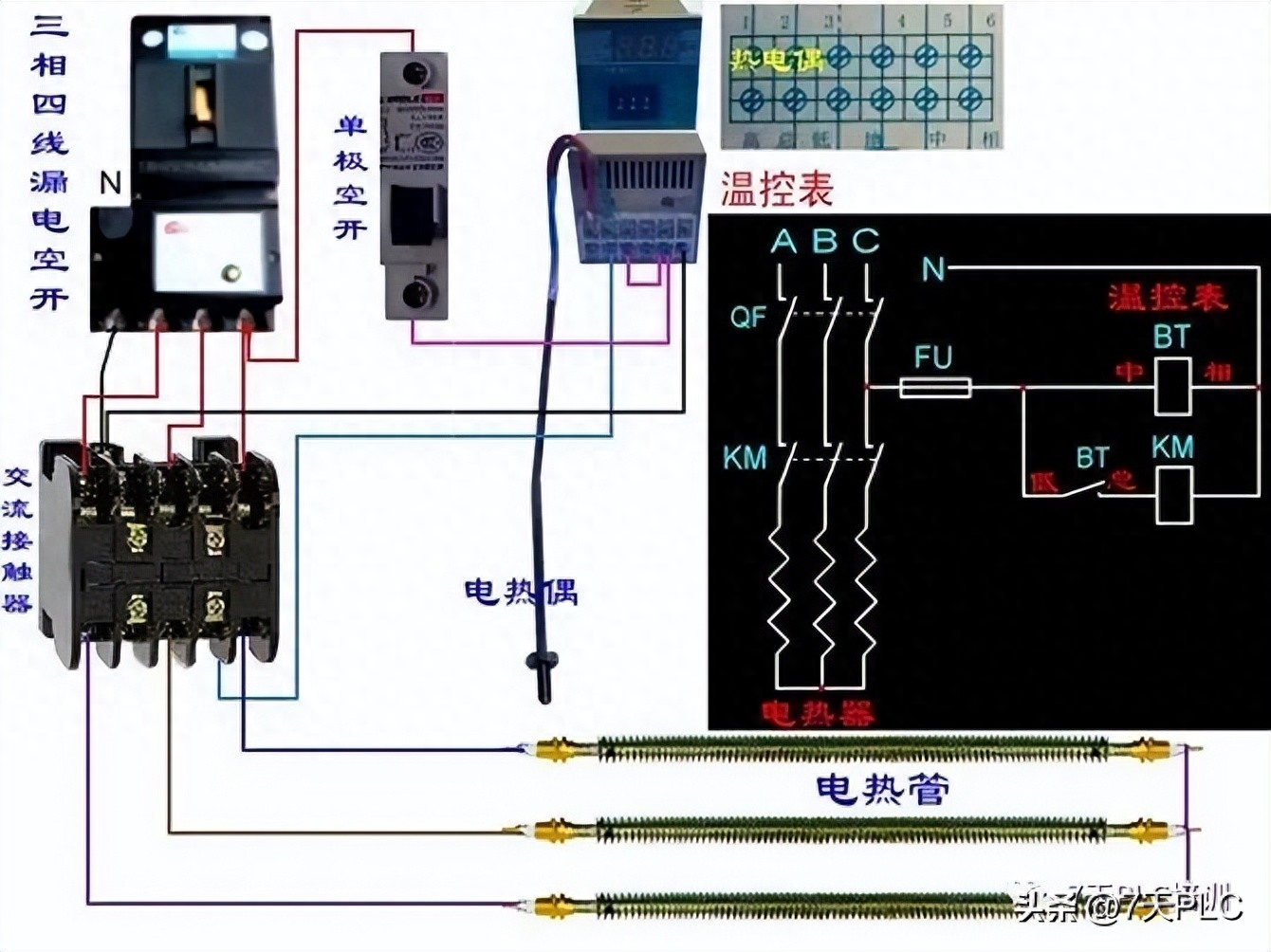

35、三相四线温度控制

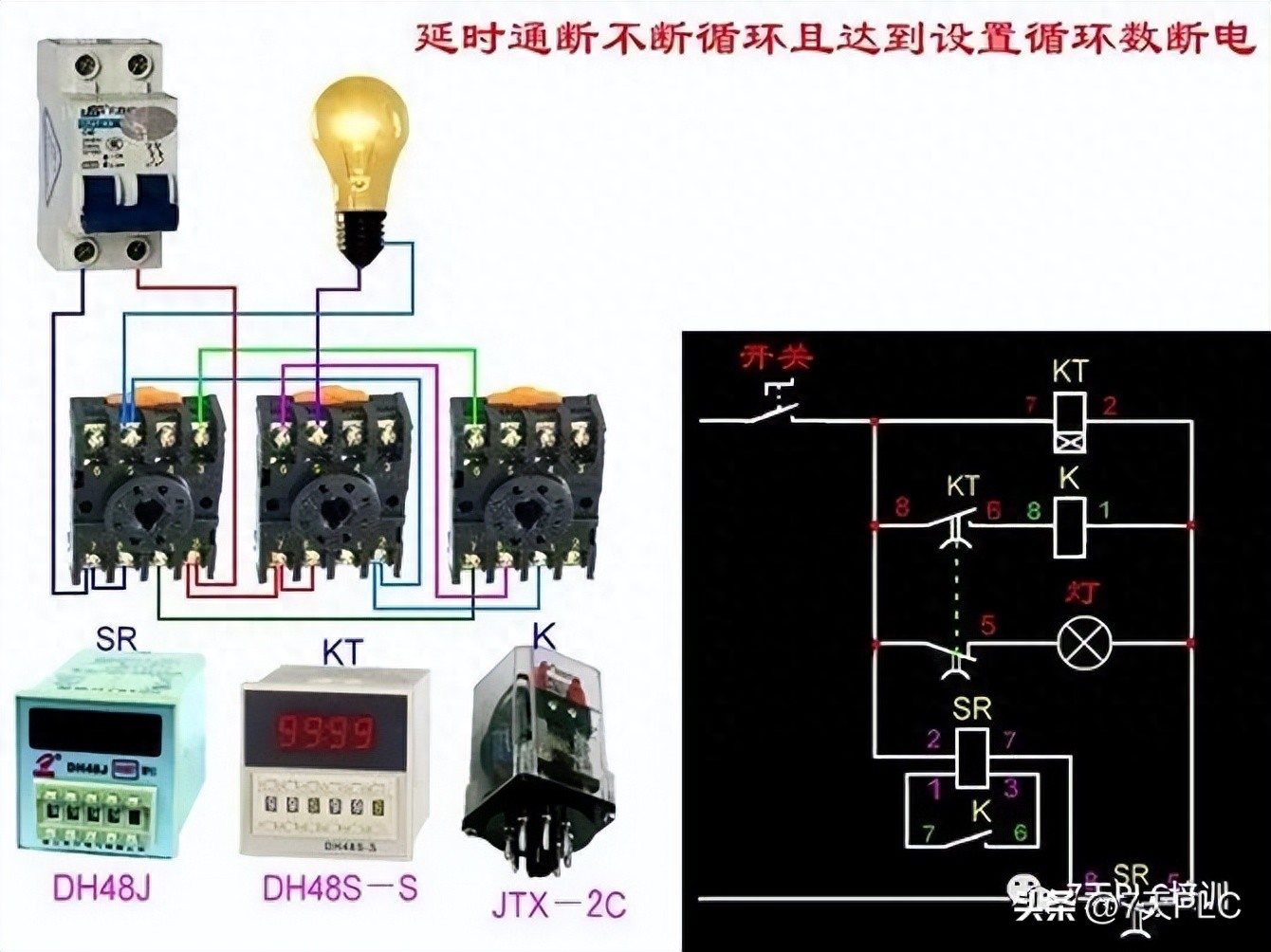

36、循环断电接线方式

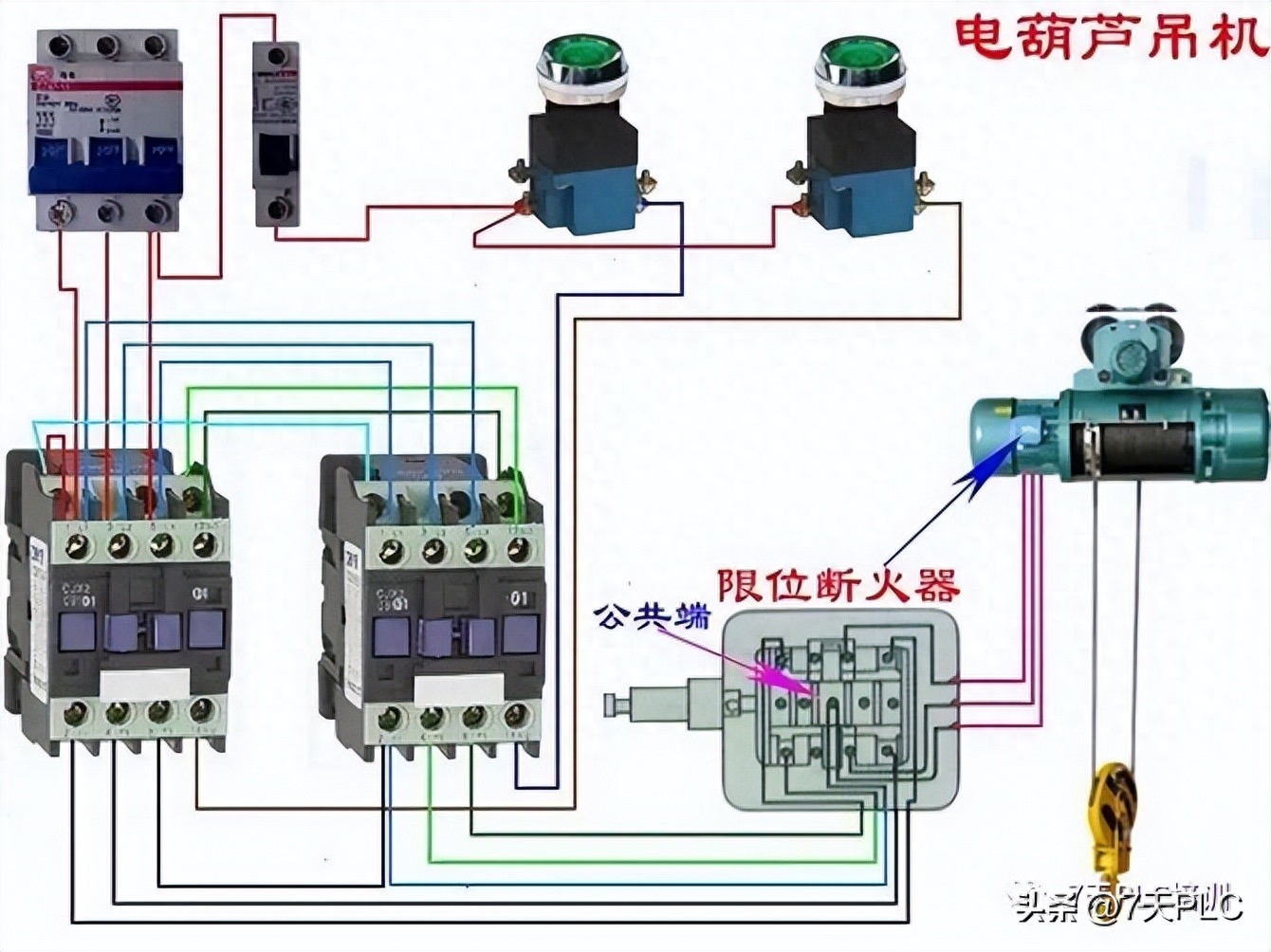

37、电葫芦吊机

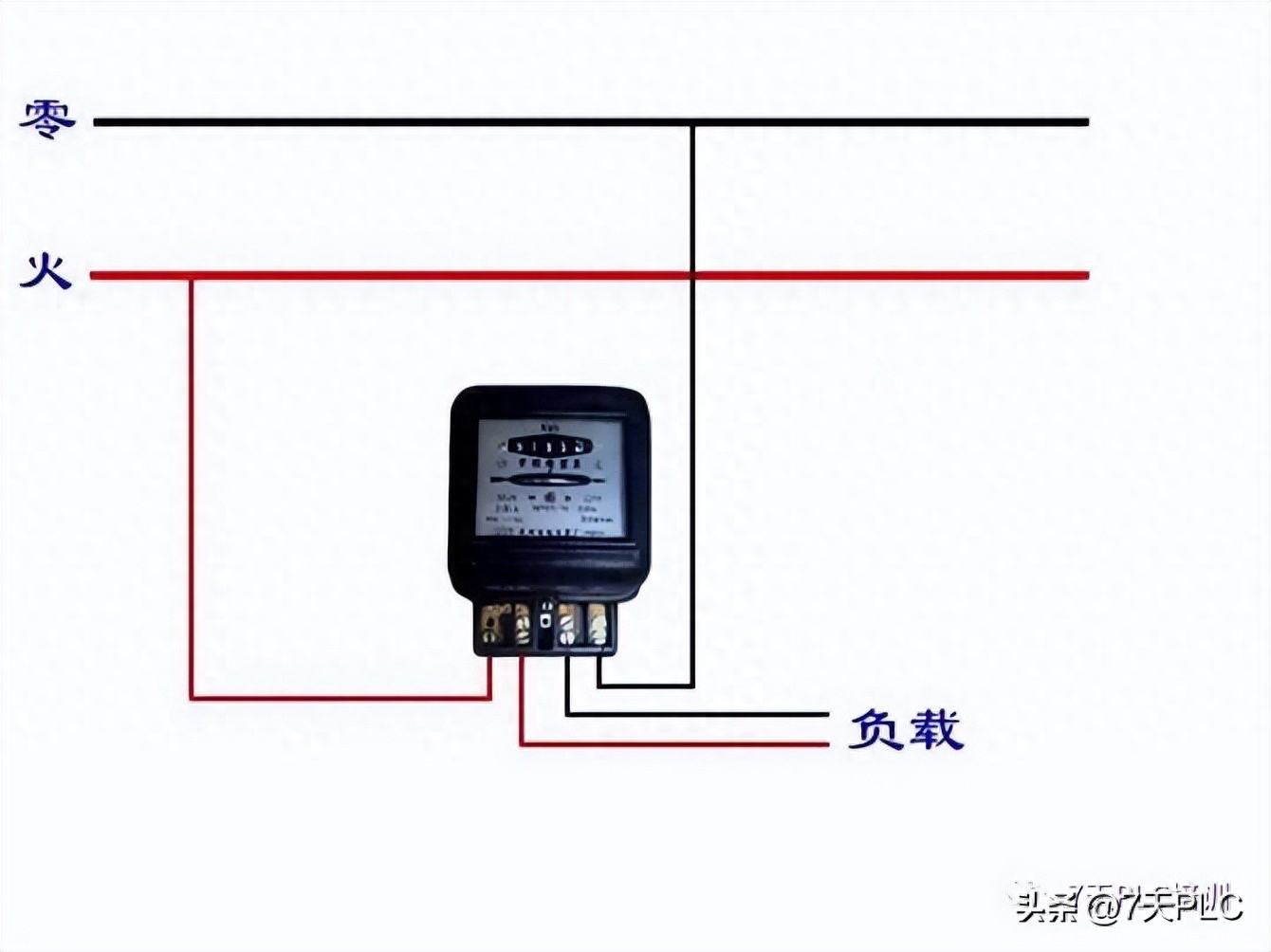

38、单相电能表的接线方式

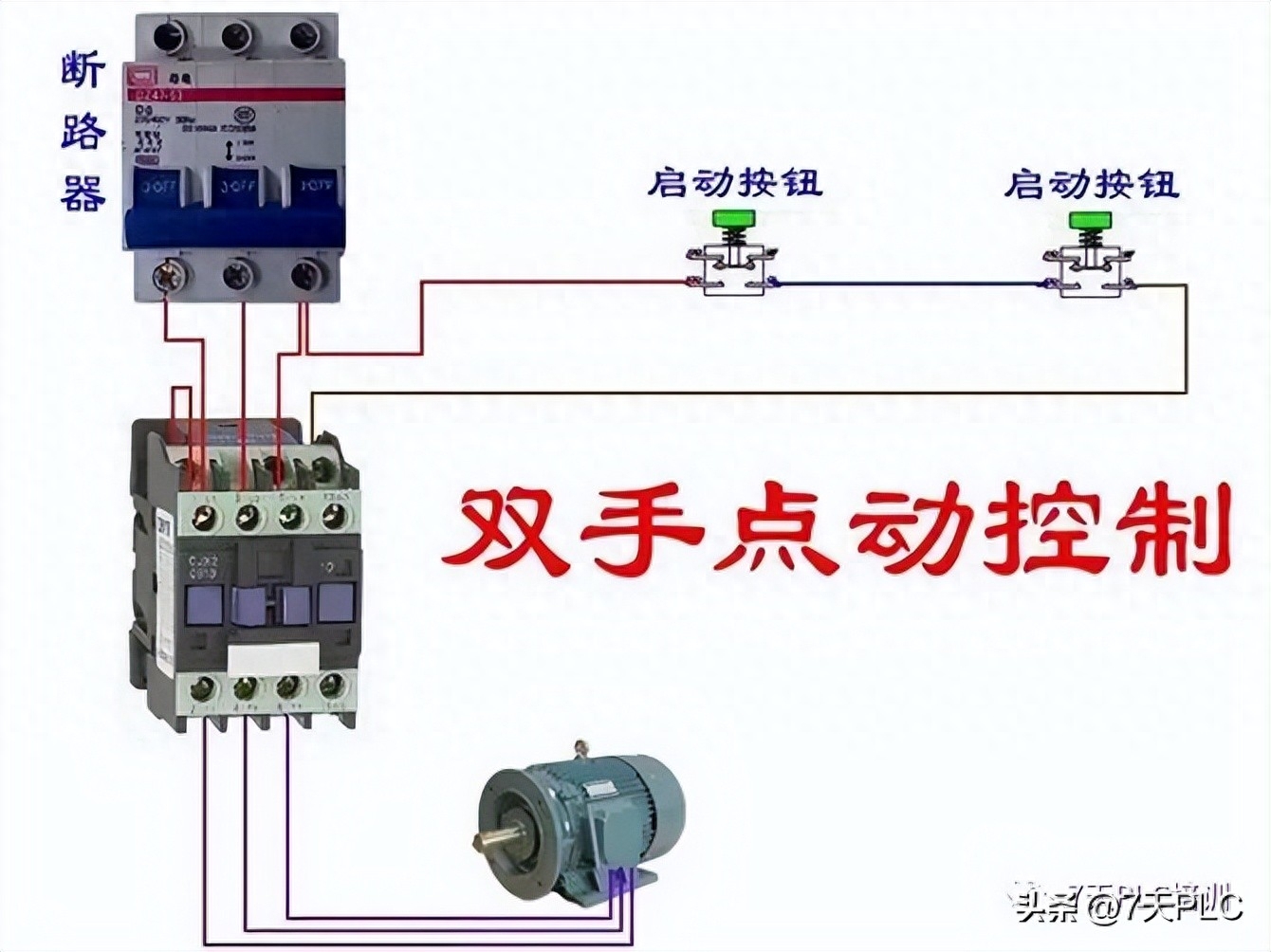

39、双手电动控制

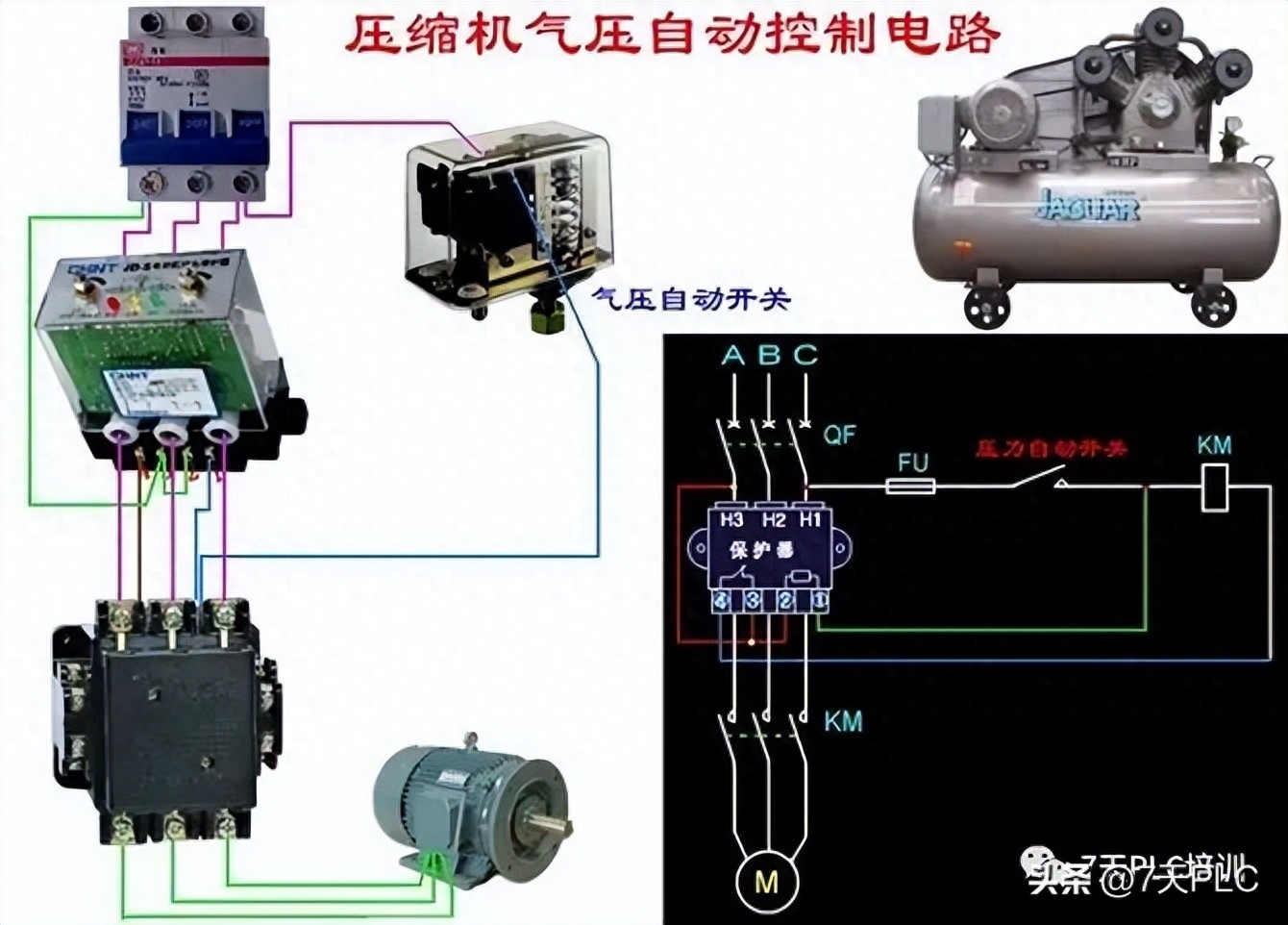

40、压缩机气压自动控制电路

41、电表接线

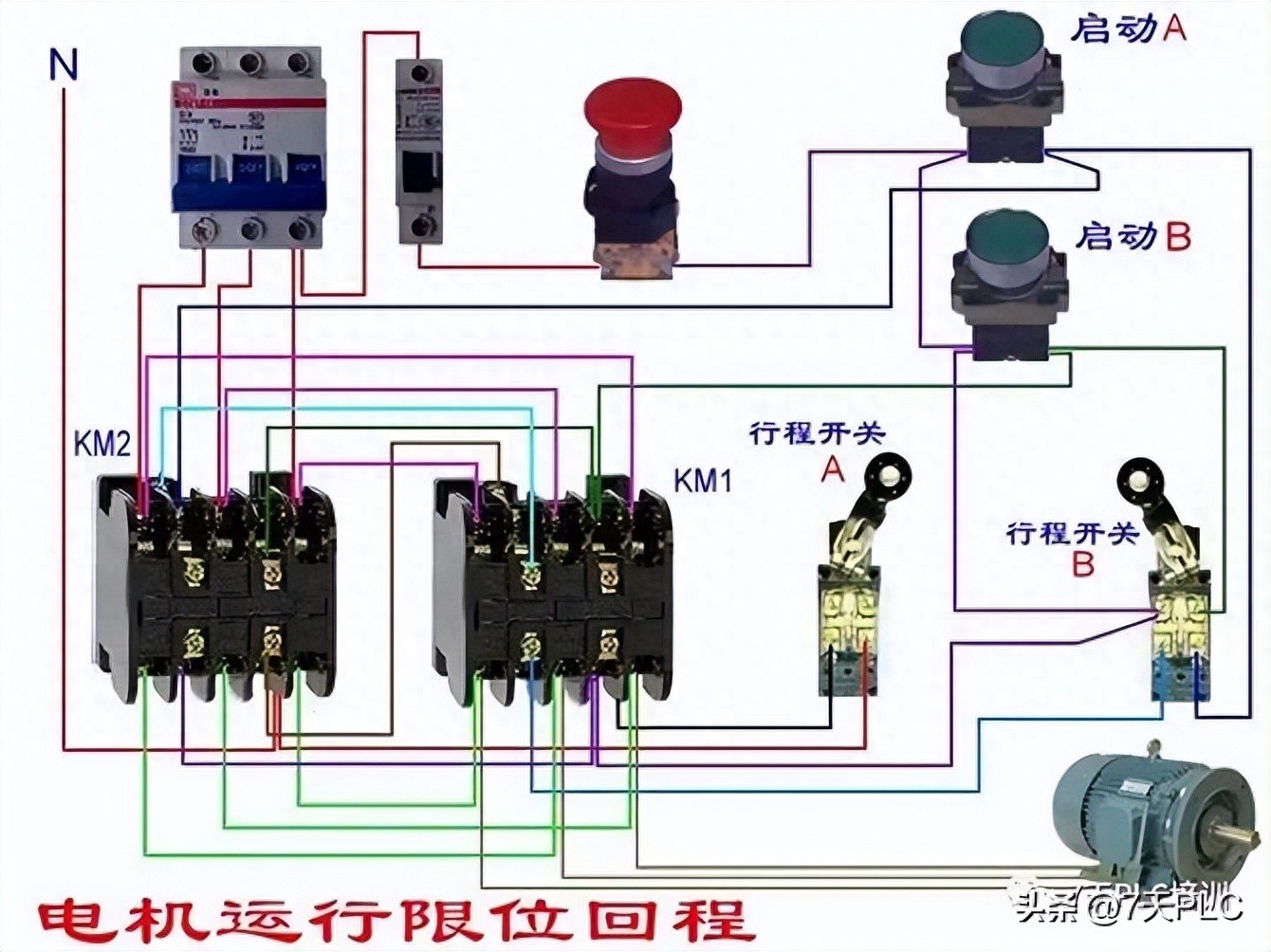

42、电机运行限位回程

43、零线铜排

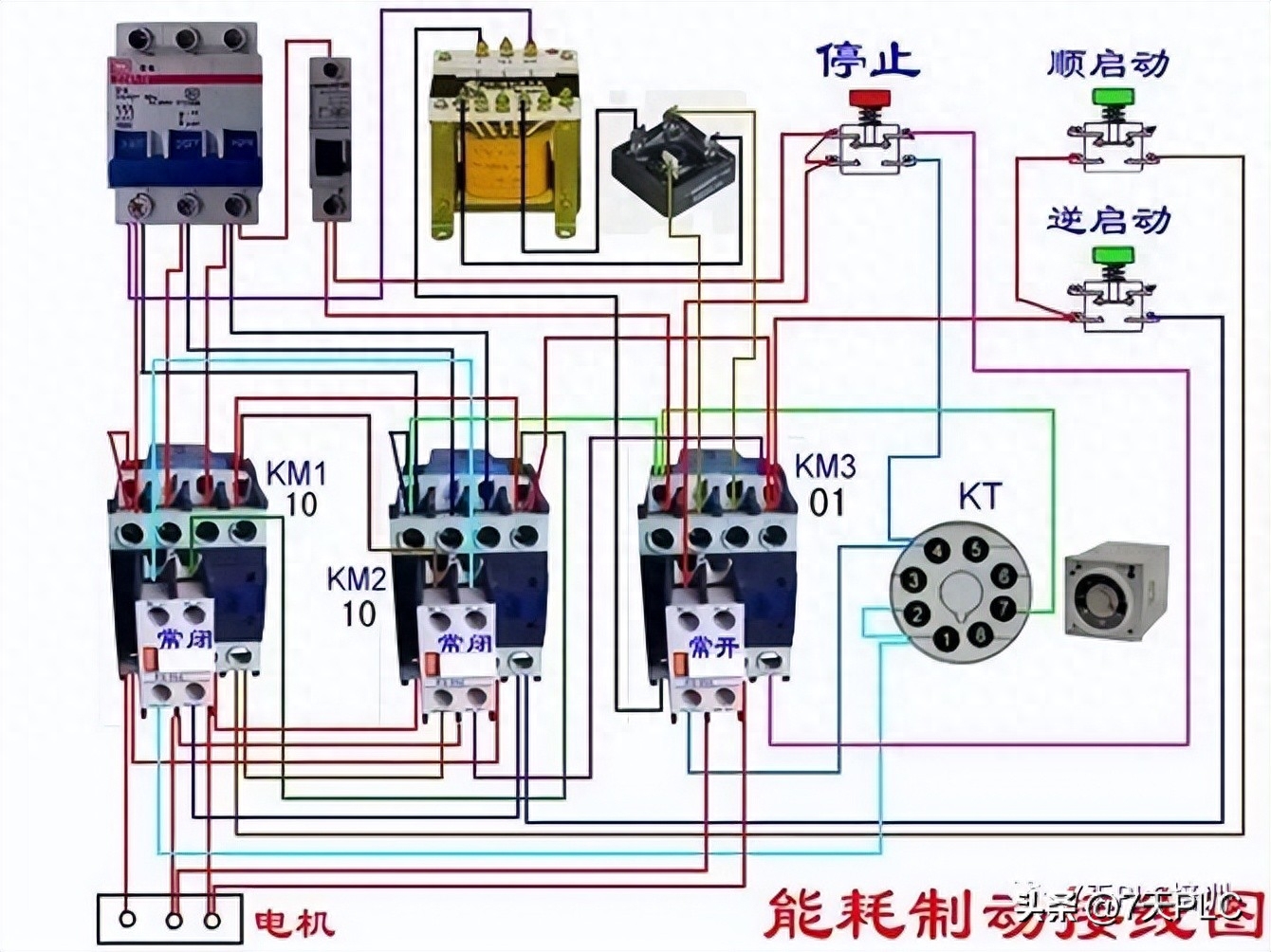

44、能耗制动接线图

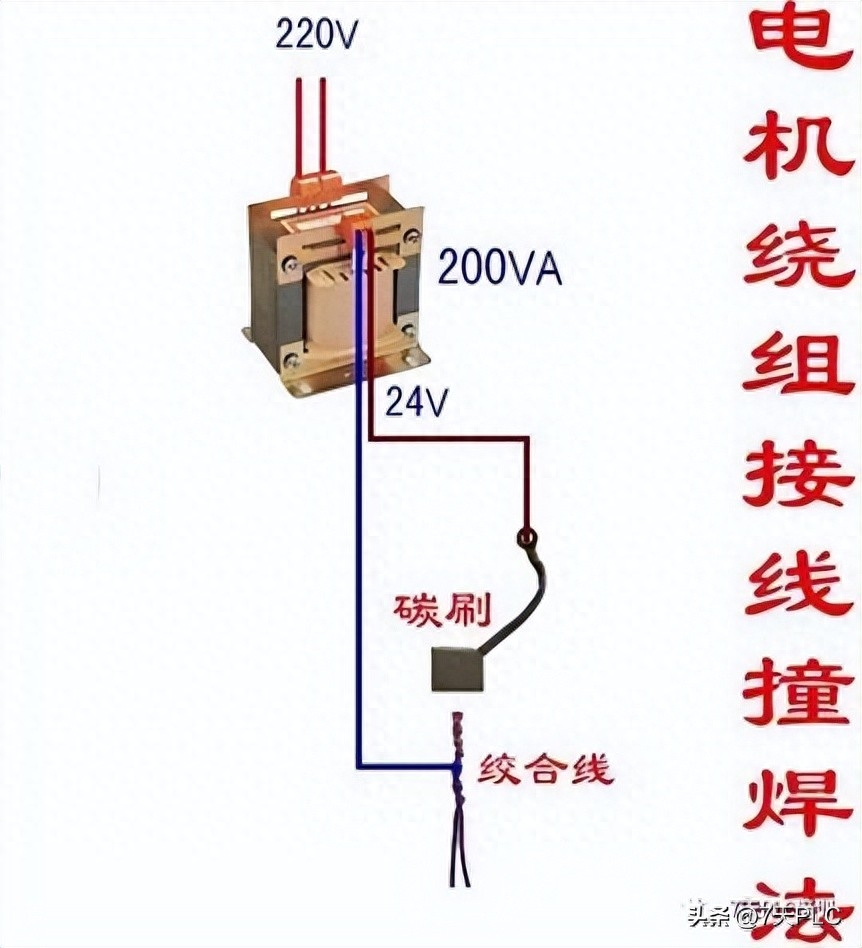

45、电机绕组接线撞焊法

46、两灯循环点亮

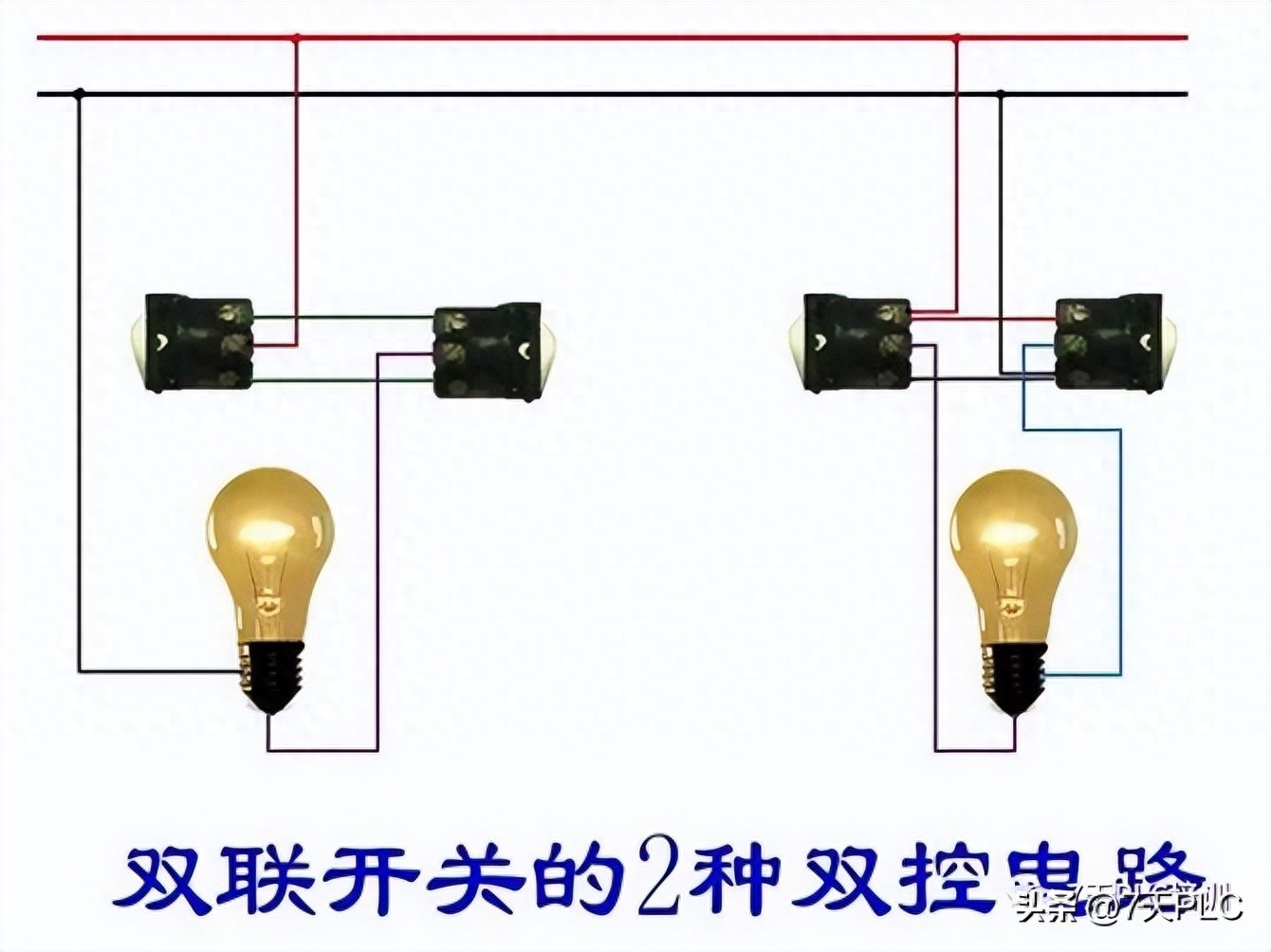

47、双联开关的两种双控电路

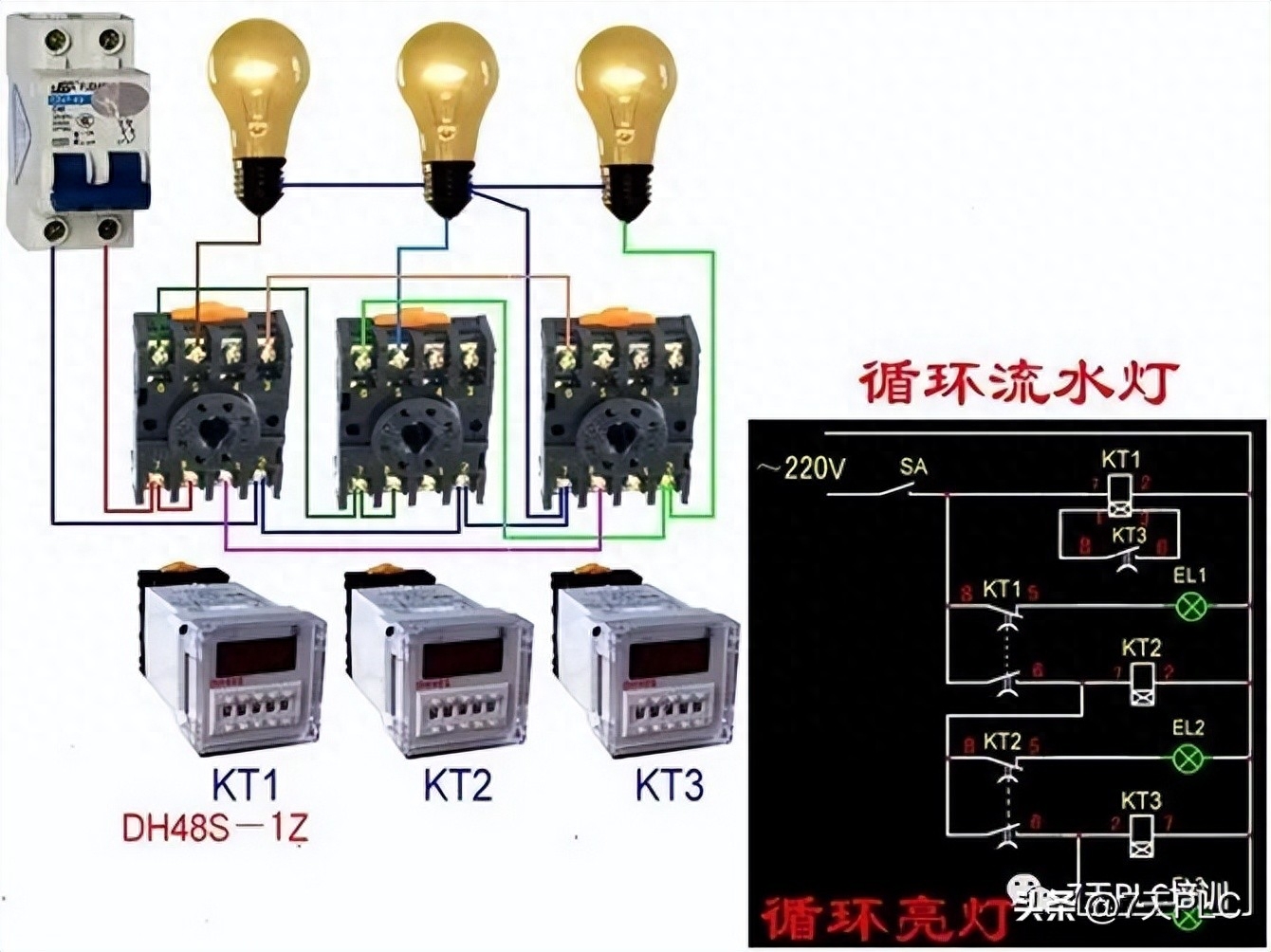

48、循环流水灯

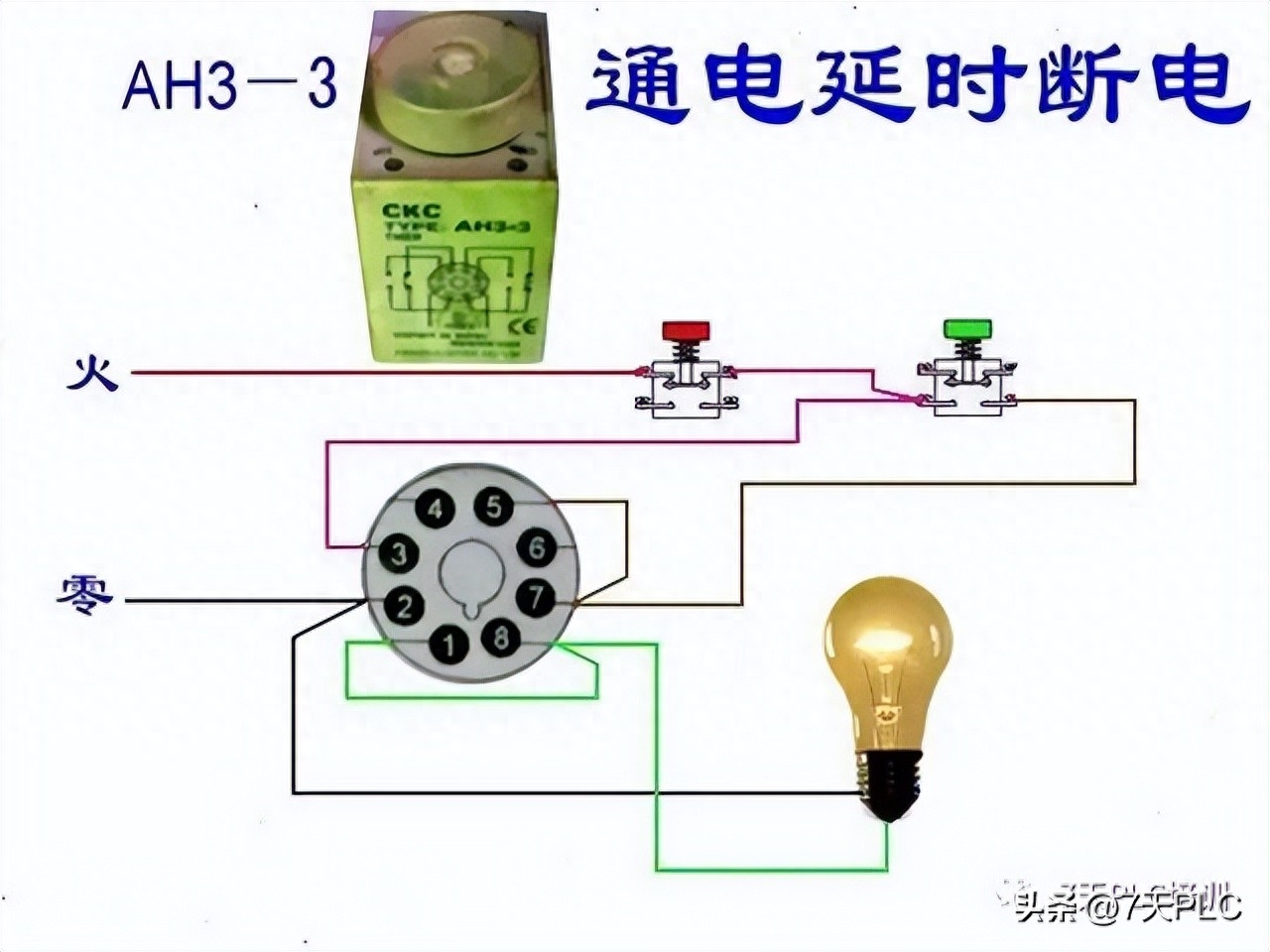

49、通电延时断电

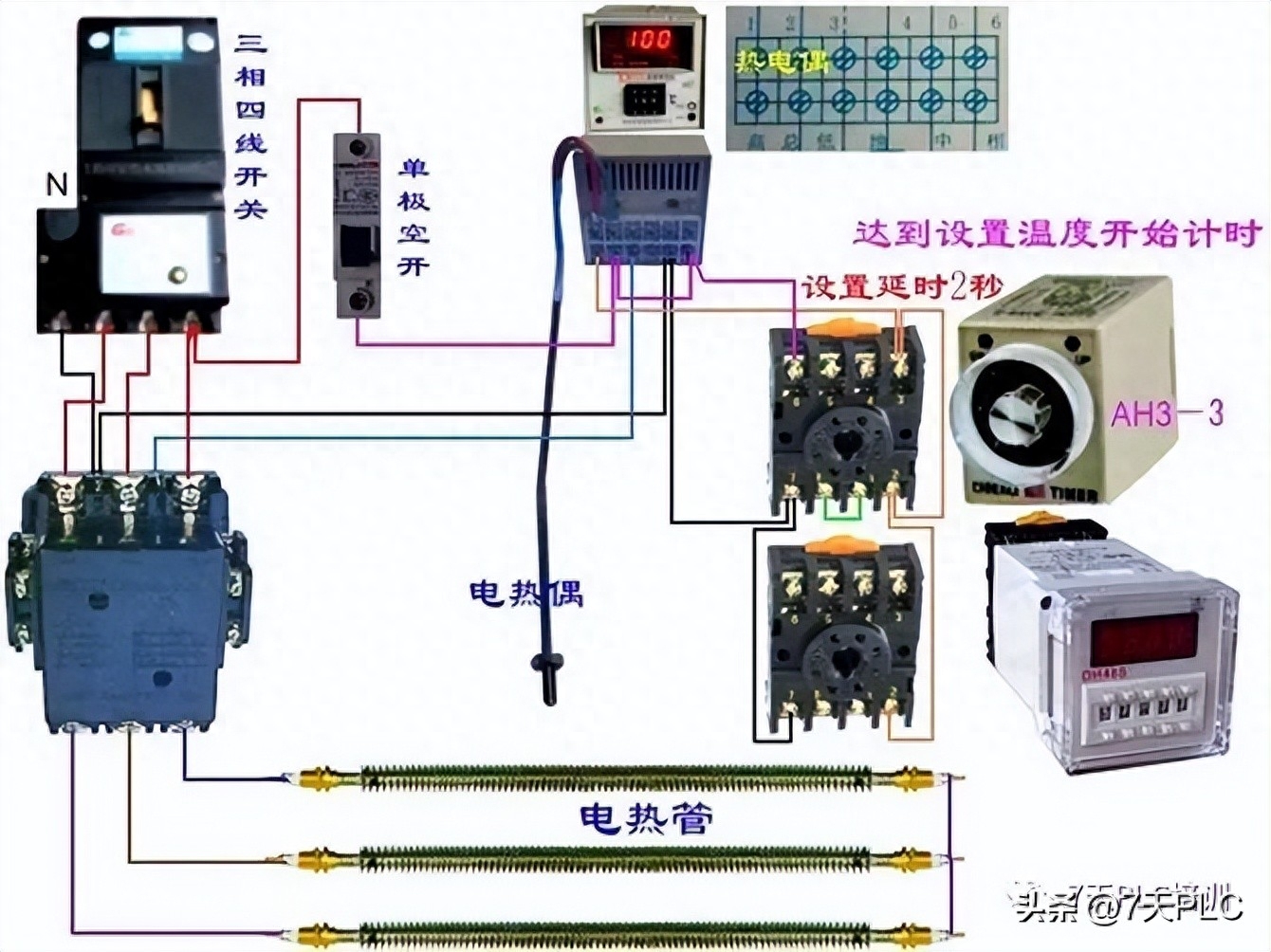

50、电热达温延时关断

以上50张电工必备接线图，包括电子电路、电表的各种接线、工业的电动机控制电路等，尤其适合新手学习哟！在学习PLC的道路上，这些电工基础也是非常关键的！只有一步一步打好基础，才有弯道超车的机会和能力！PLC就是这么简单！
