​电脑主板的基本知识（带你详尽了解电脑主板内部）

电脑主板的基本知识（带你详尽了解电脑主板内部）

前几天的一篇《干货！教你识别电脑硬件来自己组装电脑》的文章在微博上获得66万的阅读数，近1千的转发量和700个赞，让我们受宠若惊！很多朋友也表示，遇到电脑卡慢、想重装系统、或者升级系统时，都会想起我们“大番茄一键重装”。这也让我们深受鼓舞。上次因为篇幅有限，整理得不够完整，因此本文将对电脑主板进行一个详细的讲解。

这篇文章分为两部分：第一部分细数电脑主板的各大原件，详细介绍原件的作用和工作原理，第二部分将介绍，该从那几个方面来衡量主板的性能，如果要购买主板又该考虑哪些因素。

主板是电脑中重要的部件之一，它起着联结所有设备的作用，几乎所有的部件都是插在它上面，或者与它相连。主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充卡槽、主板及插卡的直流电源供电接插件等元件。

我们以技嘉GA-Z170X-GAMING 3主板为例

cpu底座

作为整台电脑的大脑，CPU担任着处理运算等核心工作。而在主板上，负载安装CPU位置的底座对于用户来讲可以说是第一个需要认识的。

Cpu品牌主要有两种，一种是AMD，一种是Intel。

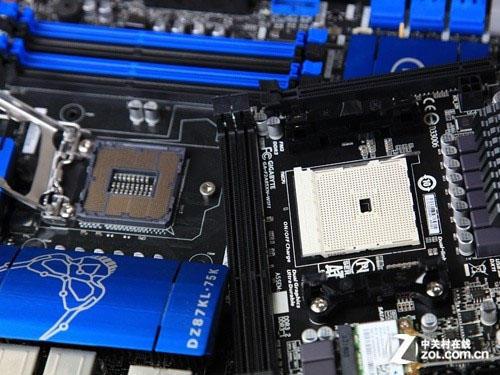

Intel处理器底座上密密麻麻的全是金属针脚，AMD处理器底座上全是空空的洞洞

在cpu插座内一般都有一个温度探头，用来探测cpu的温度，并将测得的温度在主板BIOS中显示出来。

有一点特别需要引起注意的是，任何针脚都是非常脆弱的，特别是在运输、拿放、安装、拆卸以及更换的过程中，针脚的保护是非常重要的。

供电系统

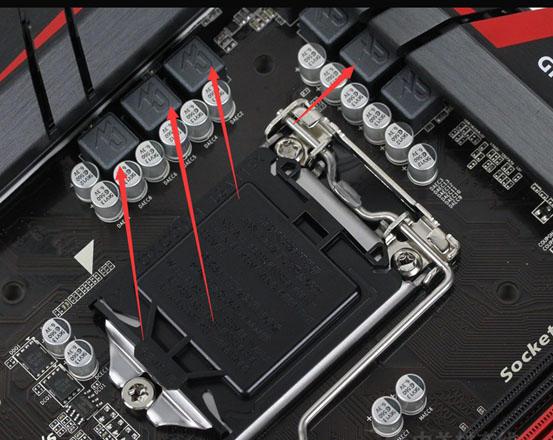

主板的CPU供电部分是整块主板中最为重要的供电单元，直接关系到系统的稳定运作，如果CPU都不能稳定工作，那么一切都无从谈起。而随着目前处理器高达几十乃至上百瓦的功耗，现在主板的供电模块基本都采用了多相回路设计。多相回路供电设计的好处在于可以更好的支持高功耗的CPU，并且降低供电部分的温度，来达到保证主板稳定工作的效果。因此一款主板CPU供电部分的相数，以及供电模块的做工和用料，就可以作为衡量一块主板做工的重要标准。主板cpu的供电部分分布在CPU的四周，照片所示的就是cpu供电系统，这是7相供电，供电相数越高，供电越稳定，主板价格也越高。

芯片组

芯片组是主板的核心部分，按照位置的不同，通常把它们叫做南桥芯片和北桥芯片。

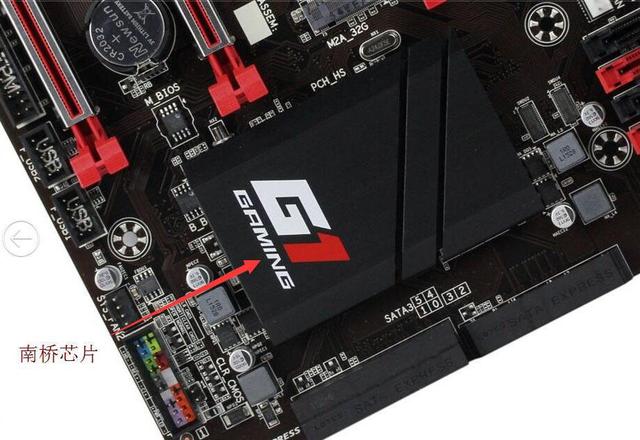

北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。负责与cpu的联系并控制内存、显卡数据在北桥内部传输。从第一代酷睿开始，内存控制、显卡接口等北桥功能就已经融合到CPU内部了，从而开始了单芯片主板时代，也就是说，现在的主板只有一块主芯片，用于解决PCI、USB接口（即以前多芯片主板的南桥功能），不再有南北桥的概念。如图所示便是南桥芯片的散热器，下面就是南桥芯片。

扩展卡槽

扩展卡槽一共有四种，分别是PCI插槽、AGP插槽、PCI-E插槽、ISA插槽。

这几种插槽最大的区别在传输速度上。总的说来，最早出现的是ISA插槽，最大的传输频率只有16M/s，这个插槽只有10年以上的主板才有，现在已经被淘汰了，后来出现了PCI插槽，PCI插槽的最大传输速率只有266M/s。后来AGP替代了PCI，经过几代的发展AGP插槽已经发展到了AGP3.0，最大传输速度达到了2.1G/S。

PCI-E插槽，全称是“PCI-Express”，是最新的总线和接口标准，它的主要优势就是数据传输速率高，最高可以达到10GB/s以上，而且还有相当大的发展潜力。目前已经在逐渐替代AGP插槽。

I/O接口部分

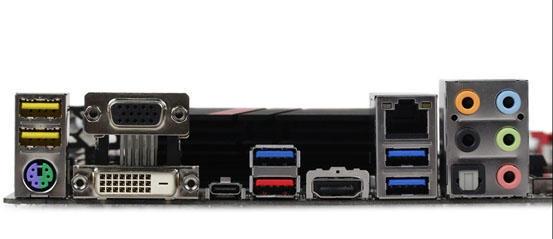

下图所有的接口，也是我们机箱后面的接口，统称为：I/O接口。

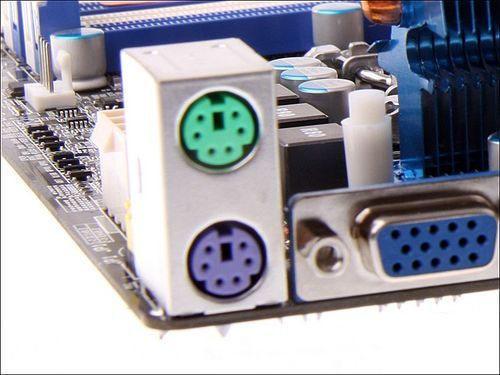

键鼠PS/2

PS/2接口是I/O接口中比较常见的一种接口，用来连接键盘和鼠标，二者可以用颜色来区分，紫色的接键盘，绿色的是接鼠标。此外还有一种比较少见的键盘、鼠标通用的PS/2接口，这个接口非常好辨认，就是一半为紫色，一半为绿色。这款技嘉的主板就是用这种接口。

视频输出接口

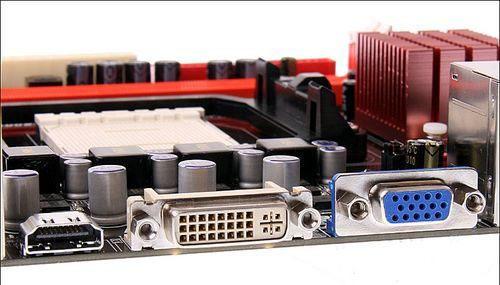

目前比较主流的视频输出接口一共有3种，分别为VGA、DVI、HDMI。其中VGA接口是采用模拟信号传输，DVI接口是采用的数字信号传输，HDMI接口能够实现音画一起输出，在画质上与DVI没有区别。所以在输出的画质上DVI与HDMI接口相同，好于VGA接口。

VGA接口

VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。工作原理是首先是将电脑内的数字信号转换为模拟信号，将信号发送到LCD显示器，而显示器再将该模拟信号转换为数字信号。现在大部分显示器都带有VGA接口，用途十分广泛。

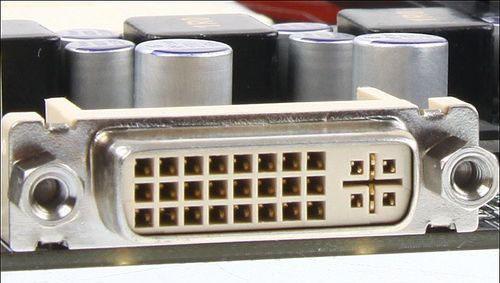

DVI接口

目前的DVI接口分为两种，一个是DVI-D接口，只能接收数字信号;另外一种则是DVI-I接口，可同时兼容模拟和数字信号。考虑到兼容性问题，目前在多数主板上一般只会采用DVD-I接口，这样可以通过转换接头连接到普通的VGA接口。这种DVI接口多见于21.5寸以上的显示器，小尺寸显示器不常见到。

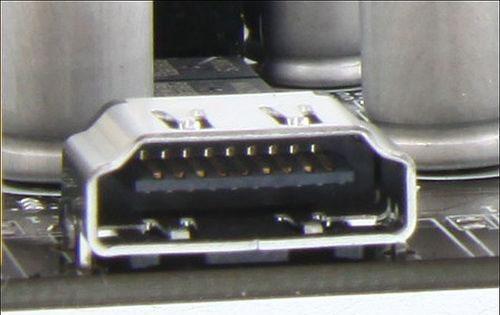

HDMI接口

HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，这个非常适合用户组建HTPC平台，连接大尺寸的液晶电视。

USB接口

USB是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。USB接口支持设备的即插即用和热插拔功能。USB到现今为止，已经有三代连接标准，分别为：1996年推出的第一代USB 1.0/1.1的最大传输速率为12Mbps;2002年推出的第二代USB 2.0的最大传输速率高达480Mbps。而且USB 1.0/1.1与USB 2.0的接口是相互兼容的;2008年推出的第三代USB3.0最大传输速率达4.8Gbps，传输速度是usb2.0的10倍。向下兼容USB2.0。

USB3.0

目前主板上带的USB3.0插槽的主板已经非常常见了，价格也非常低了，只是采用USB3.0的设备目前还非常少，目前相当部分的普通用户只能把USB3.0插槽当做USB2.0插槽来用。

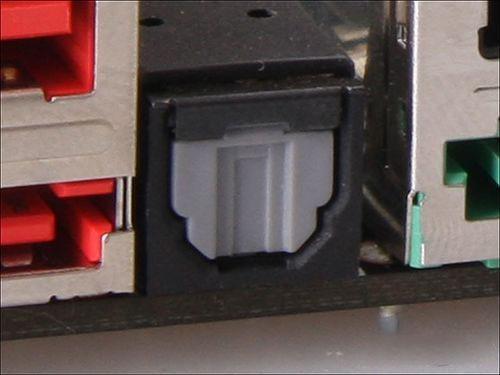

光纤音频接口

光纤音频接口是几乎所有的数字影音设备都具备的接头，主要用来接驳一些比较高档次的音箱产品。

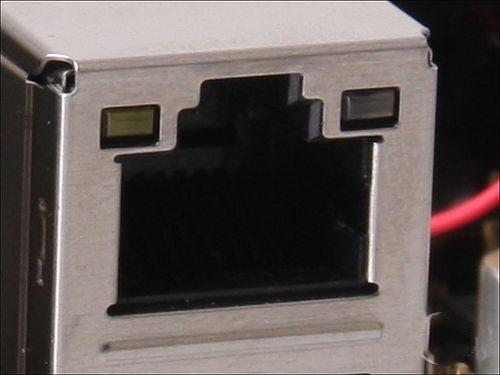

RJ45网络接口

RJ45网络接口是最为常见的I/O接口，应用于以双绞线为传输介质的以太网当中。

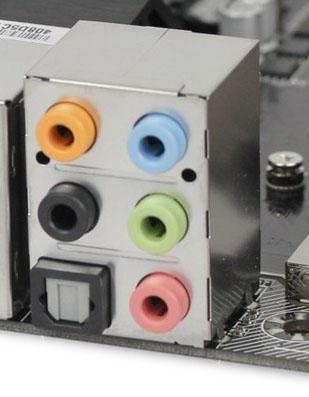

音频输出接口

每一种颜色的接口都代表着不同的功能。

蓝色：声道输入

绿色：前置扬声器输出

粉红色：麦克风输入

橙色：中置和重低音

黑色：后置扬声器输出

而需要注意的一点是，目前主流主板集成的多声道声卡，想要打开多声道模式输出功能，必需先要正确安装音频驱动后，再加以正确设置，才能获得多声道模式输出。

软体管理

BIOS

很多人一听到BIOS就感觉非常头大，确实，早期的BIOS程序的确让人望而生畏，全英文选项，清一色的蓝色背景，让人完全摸不着头脑。也不知道是干嘛用的，很多人只有在重装系统的时候，才会和BIOS打交道。那么BIOS到底是干嘛用的，与主板而言到底起着什么样的作用呢？

首先，BIOS即“Basic

Input/Output System，中文名叫“基本输入输出系统”是管理主板各个接口和原件的程序。就像我们的操作系统是控制电脑硬件的程序一样。

BIOS是主板CMOS芯片上的一个程序，用来控制主板中的各大元件。

启动的过程中，BIOS担负着初始化硬件，检测硬件功能，以及引导操作系统的责任，每次启动时，BIOS首先加载，预读你的硬件信息，如果没有错误的话，WINDOWS系统才会被启动！在自检过程中若发现问题，系统将给出提示信息或鸣笛警告。从BIOS的定义可以知道它总是和计算机的输入输出设备打交道，它通过最特定的数据端口发出指令，发送或接收各类外部设备的数据，从而实现软件应用程序对硬件的操作。

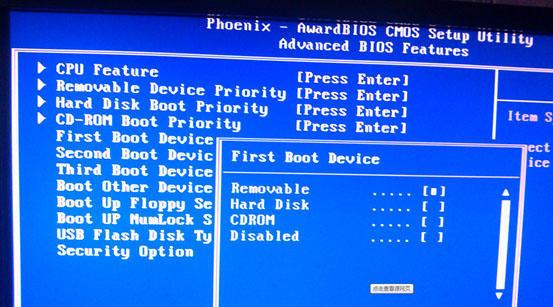

起初的BIOS系统，全是英文，提供的功能也非常有限，在操作上也不方便。在经过几代版本的优化后，现在的主板所带的BIOS大部分都是中文，拥有更多的功能，能够更好的发挥电脑硬件的性能，而且还提供鼠标操作的功能。

以上便是这篇文章的第一部分，详细介绍了主板的各大元件及其功能。希望大家在看完后，能够对主板各大接口有个比较全面系统的了解，不再一筹莫展。

既然主板上的元件那么多，这么复杂，那么选购一块主板究竟该看哪些因素呢。我认为应该从以下几个角度来衡量。

1.自身需求&资金预算

首先，要认清一个事实，不论我们再怎么挑，参数再如何对比，低端价位的主板也无法和高端价位的主板相媲美，我们只能在你资金预算的范围内选出最适合你的主板。所以第一步永远是考虑自身的需求和资金预算。如果你只是办公需求，那便没必要买太好的主板，更多是要考虑主板的接口在使用上方不方便，前置USB接口够不够用。如果你有玩高端游戏的需求，那便需要有更多的资金预算，要考虑的主板因素也比较多，比如，需要考虑音质好不好，主板散热怎么样，能上多大的内存，支持什么样的显卡，主板供电怎么样等等，如果你买的都是1千多的主板了，那这块主板再差也差不到哪里去。

2、品牌

品牌是必须要考虑的因素，一个好的品牌，它在做工上，用料上会比二、三线品牌好上很多。选择一个靠谱的品牌，在质量上会比较有保证。

现在市场上主流的一线品牌是：华硕、技嘉和微星三家。

3、供电系统

对于玩游戏的用户而言，使用高端显卡和cpu是再正常不过的事，这个时候要注意主板的供电系统，如果供电太低，会导致显卡和cpu的性能不发全部发挥。所以在购买cpu之后要了解需要多少相数的供电才能使cpu的性能完全发挥。

芯片组&扩展插槽&I/O接口

买主板要看芯片组，有些主板只支持AMD的cpu，有些只支持因特尔。

一般先选好cpu再选主板看CPU插槽类型，支持CPU类型，扩展插槽有多少，内存插槽数目和内存频率，支持哪些硬盘接口，支持显卡标准和PCI Express插槽数目。看扩展插槽的目的是看是否和你的硬件相匹配。看USB接口是否够用，前置USB接口能不能满足你的需求。

总体而言，购买一块怎样的主板，要先根据你自己的预算和需求确定一个大概的价格范围，然后对比华硕、技嘉、微星这三个品牌，在这个价位上的主板，衡量这块主板在cpu支持的类型上，PCI-E的插槽数目上，内存插槽数目和usb接口是不是能满足你的需求，如果是cpu和显卡较为高端的用户，则需要考虑主板的供电系统。
