鹏元晟高科技股份有限公司是USB-IF协会会员单位，是最早期拥有USB PD认证，全系列快充、全球安规适用版本、全方位功率、多种创新设计覆盖的OEM&ODM电子设计与制造商解决方案服务商。

鹏元晟在快充充电器领域推出了多款产品，此前充电头网已经介绍过鹏元晟65W充电器和20W快充充电器。最新充电头网评测室再度收到了来自鹏元晟推出的20W PD充电器，一起来看看。

一、鹏元晟20W PD充电器介绍

1、产品外观

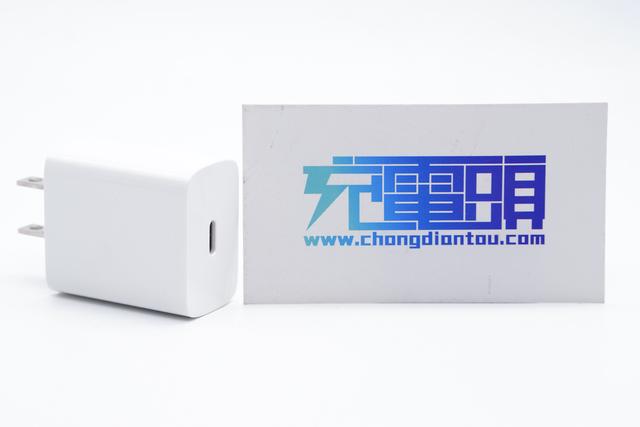

这款就是鹏元晟最新推出的20W PD快速充电器，外观看上去和苹果20W PD充电器差不多。

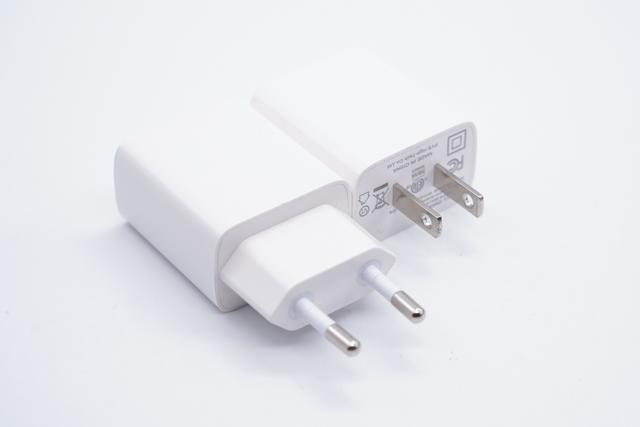

鹏元晟还推出了具备多国转换插头的版本，此次拿到的有美规插脚版本，通用国内国标插座。

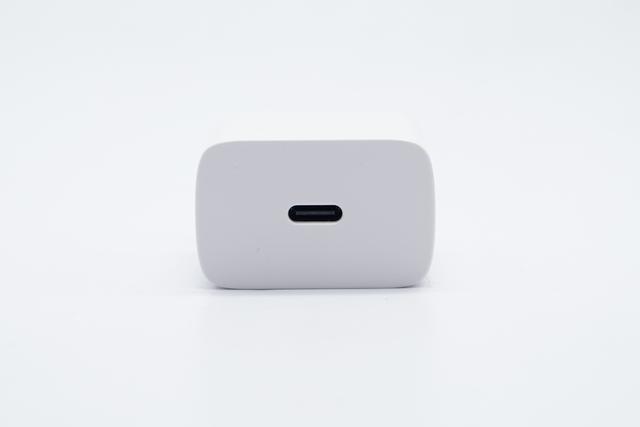

充电器采用单USB-C输出接口设计，位置居中。

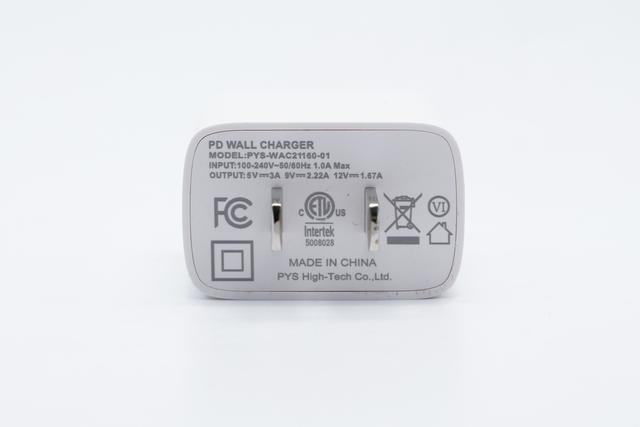

参数部分，充电器的具体型号为PYS-WAC21160-01，充电器支持100-240V 50/60Hz 1.0A宽电压范围输入，支持5V3A、9V2.22A、12V1.67A三个固定电压档位输入。

2、体积重量

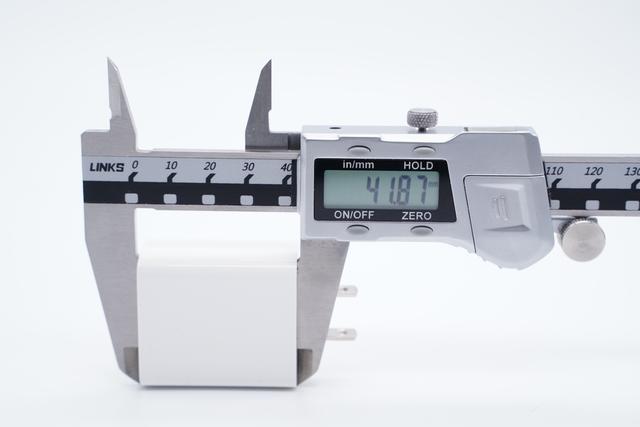

使用卡尺实测充电器的长度约为41.87mm（不含插脚）。

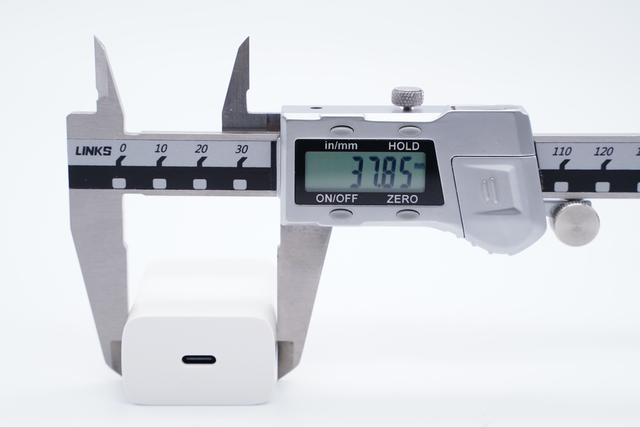

宽度约为37.85mm。

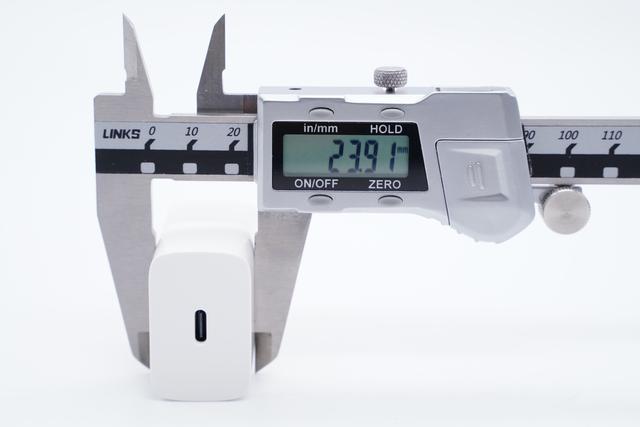

厚度约为23.91mm。

由此可以得出充电器的三围参数为41.87x37.85x23.91，充电器的体积约为37.89cm³，以最高输出20W计算，功率密度约为0.52W/cm³。

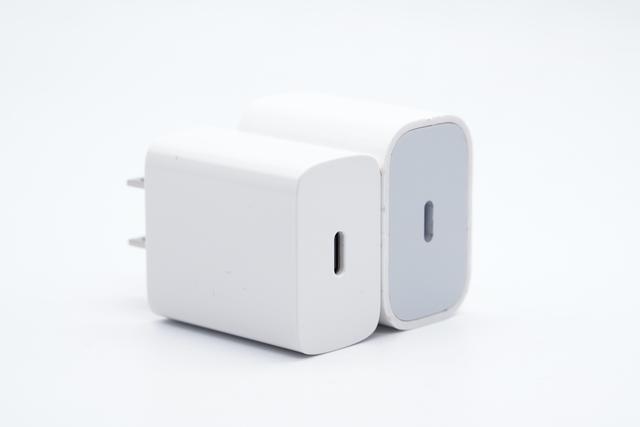

整体比苹果20W PD充电器要小一些。

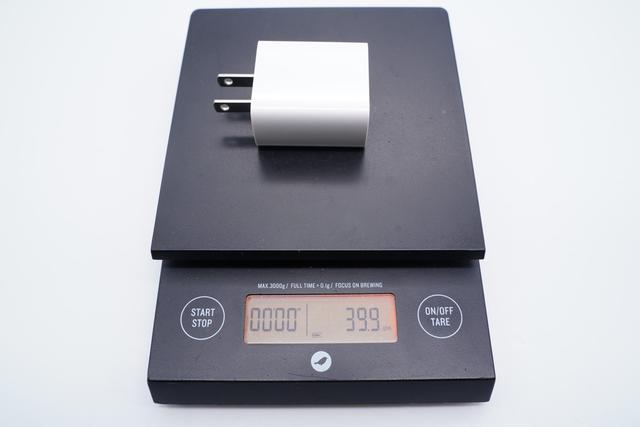

净重约为39.9g。

放在手上的直观感受。

和一元硬币对比。

二、协议检测

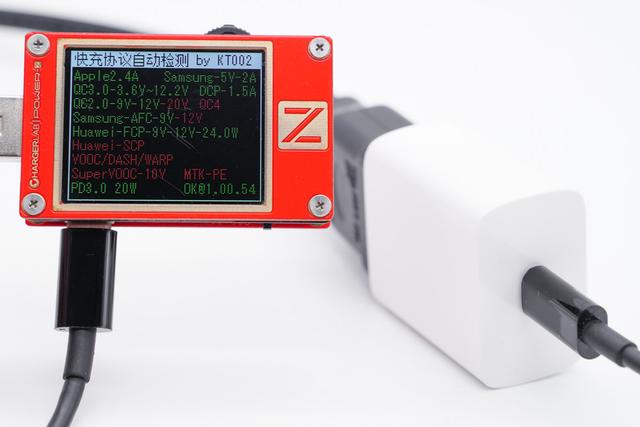

使用ChargerLAB的POWER-Z KT002读取充电器的快充协议，支持PD、Apple2.4A、QC2.0、QC3.0、AFC、FCP快充协议。

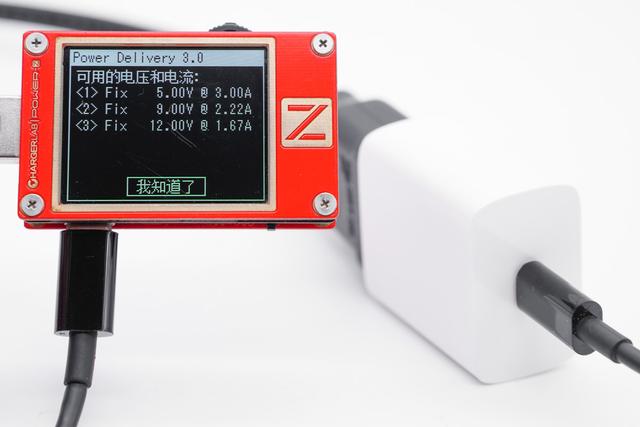

读取充电器的PDO报文，支持5V3A、9V2.22A、12V1.67A三个固定电压档位，和标称的参数相同。

三、充电兼容性测试

鹏元晟20W PD快充头就是为iPhone 12系列推出的，为iPhone 12 Pro充电可以提供近20W的快充功率。

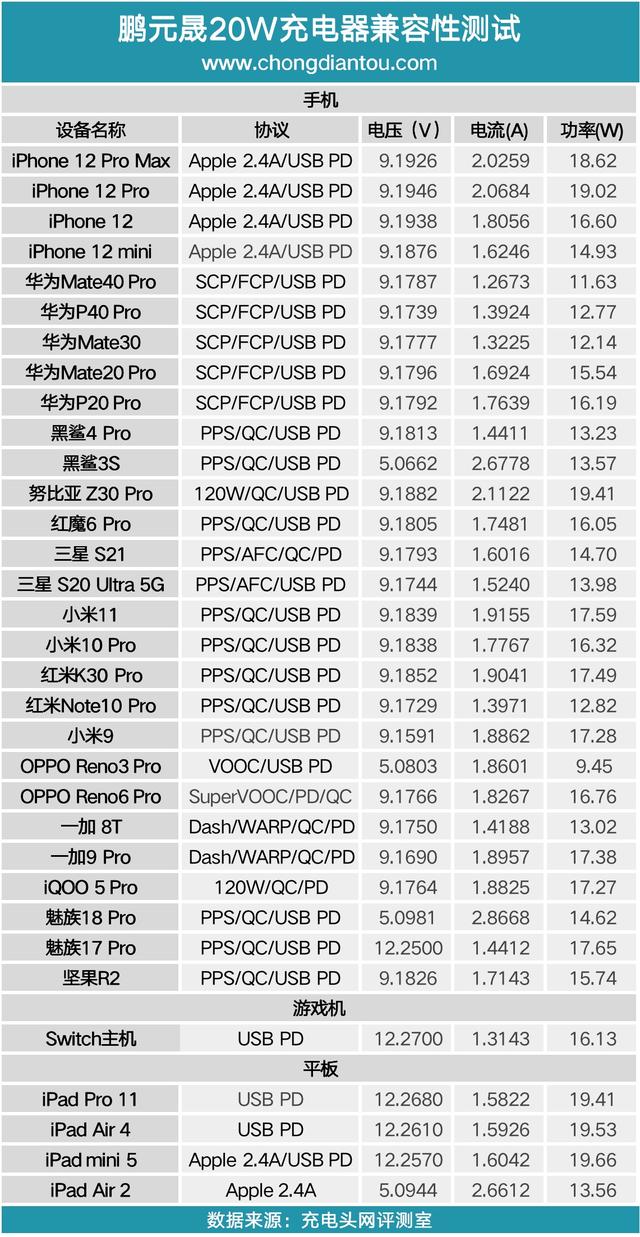

测试数据汇总，为大部分设备都可以提供快充服务，整体的兼容性不错。

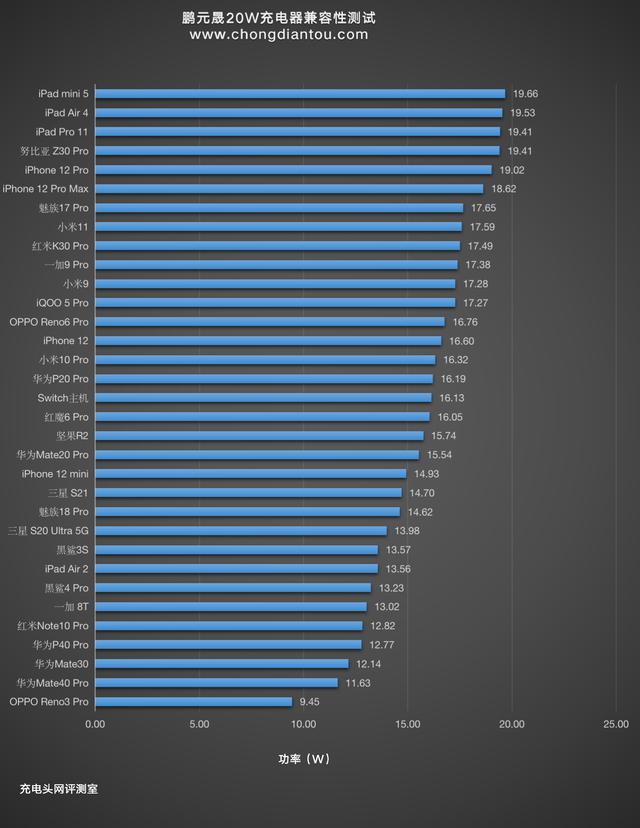

因为充电器支持20W快充功率，所以整个柱状图的差距也比较小，iPad mini 5的功率最高，达到了19.66W。

四、其他性能测试

1、温度

测试环境：25℃的恒温箱内

测试条件：以9V2.22A 20W的功率持续输出1小时后采集温度

让充电器以9V2.22A 20W的功率持续满载输出1小时后采集到充电器表面的最高温度为69.2℃。

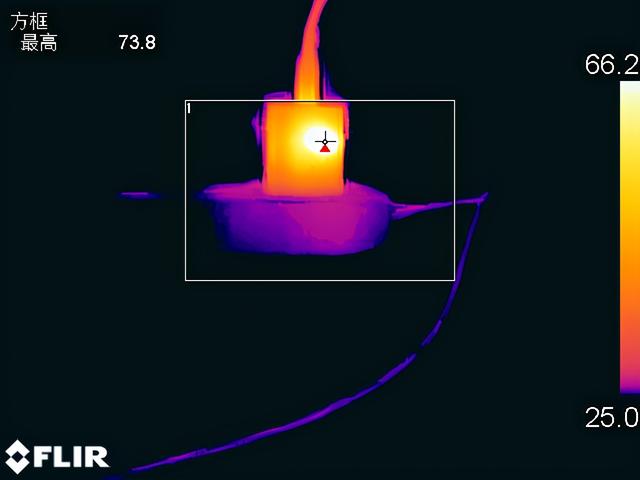

翻转至另一侧，充电器表面最高温度为73.8℃。

2、待机功耗

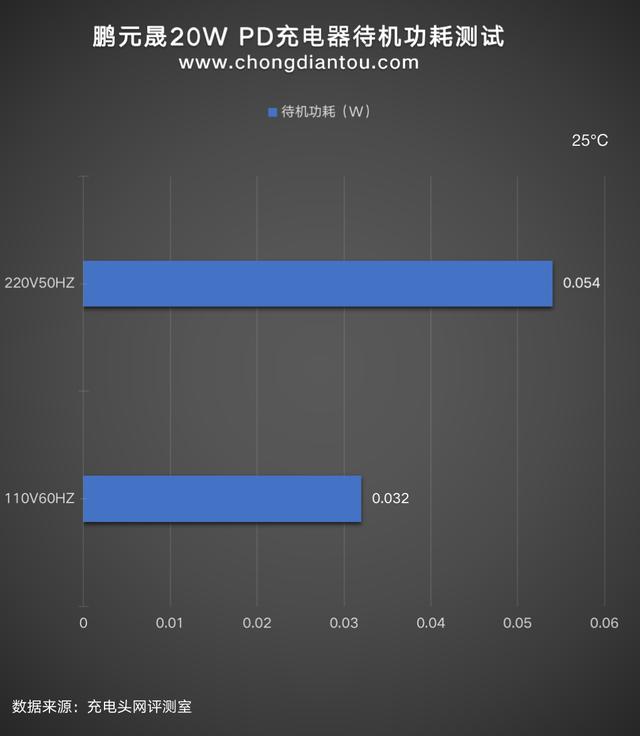

经过功率计测试，鹏元晟20W充电器在220V 50Hz的空载功耗为0.054W，换算下来一年损耗的电能约为0.47KW·h，若市价电为0.6元/KW·h，则充电器一年的空载功耗约为0.28元左右。

110V 60Hz时的空载功耗为0.032W，换算下来，一年损耗的电能约为0.28KW·h，若市价为0.6元/KW·h，则充电器一年的空载功耗约为0.16元左右。

3、转换效率

加入转换效率的测试模块是想让读者了解到充电器的输入功率和输出功率差了多少，充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。

我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是鹏元晟20W充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

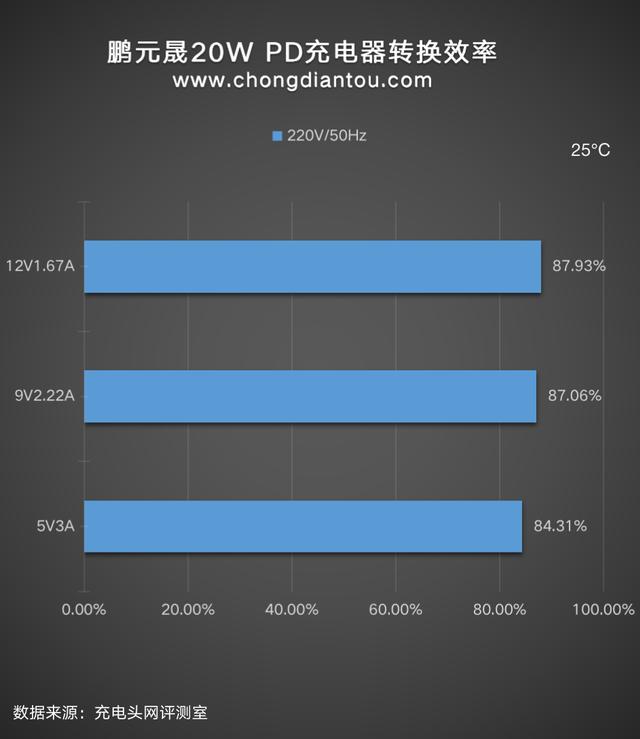

220V 50Hz下，将鹏元晟20W充电器在各个电压档位的输出功率拉满进行测试：三个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从84.31%到87.93%不等。

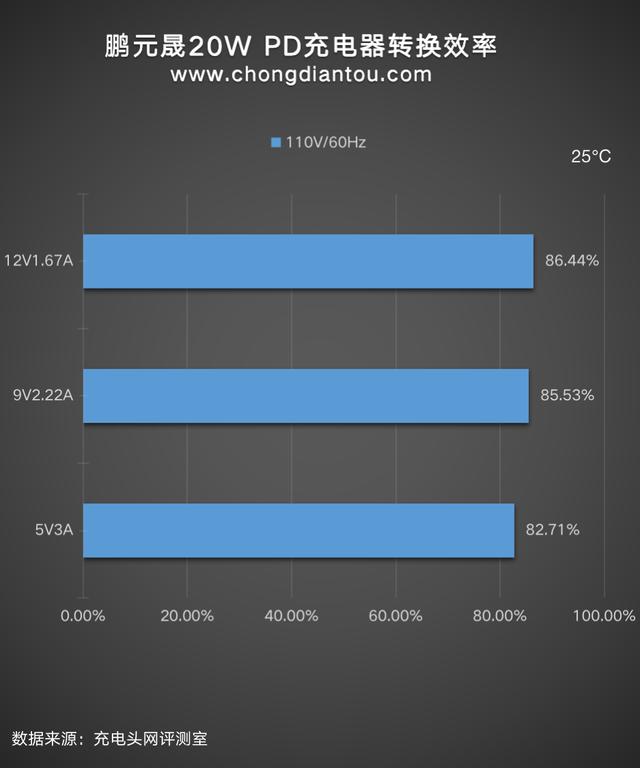

110V 60Hz下，充电器的转换效率从82.71%到86.44%不等。

4、纹波测试

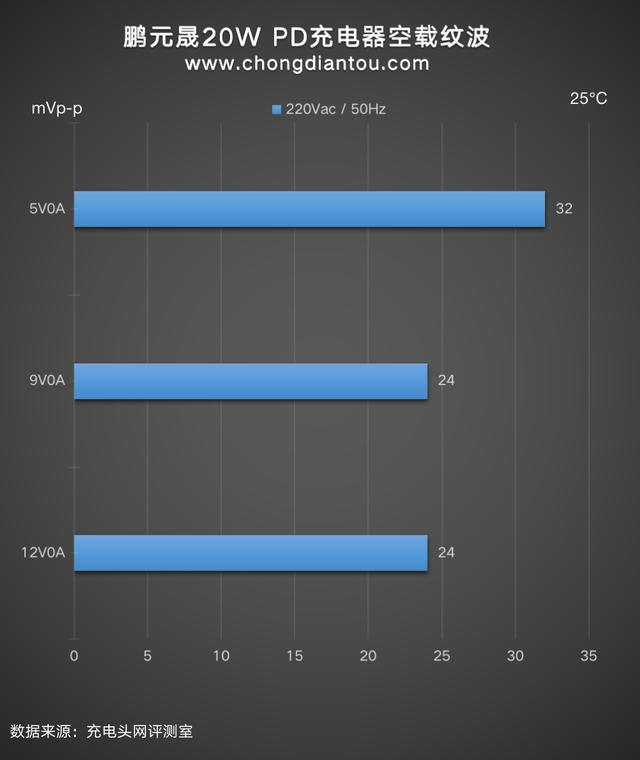

空载情况下：三个档位输出时纹波峰峰值从24mVp-p到32mVp-p不等。

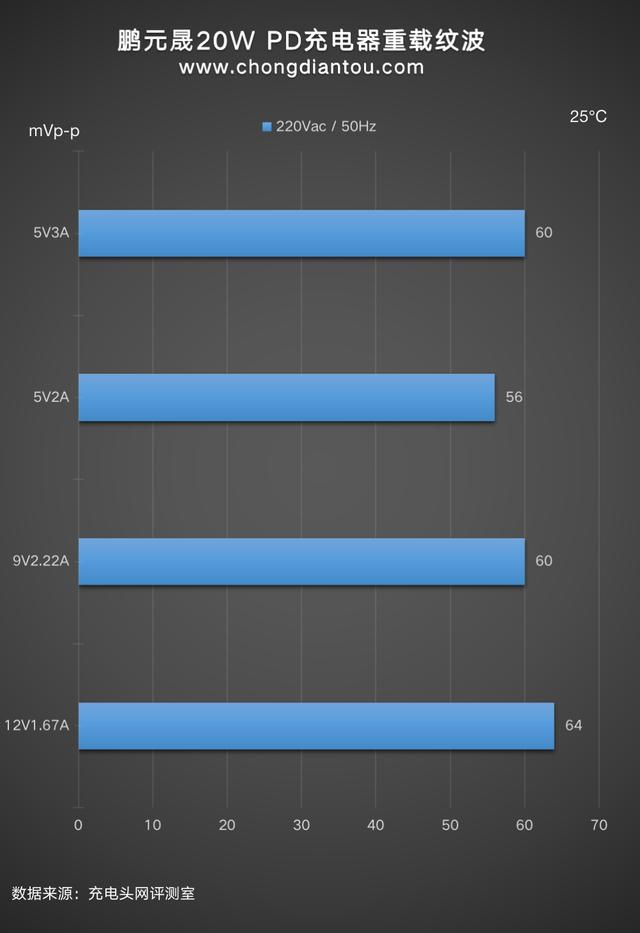

重载情况下：四个档位输出时纹波峰峰值从56mVp-p到64mVp-p不等。

充电器在110V 60Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

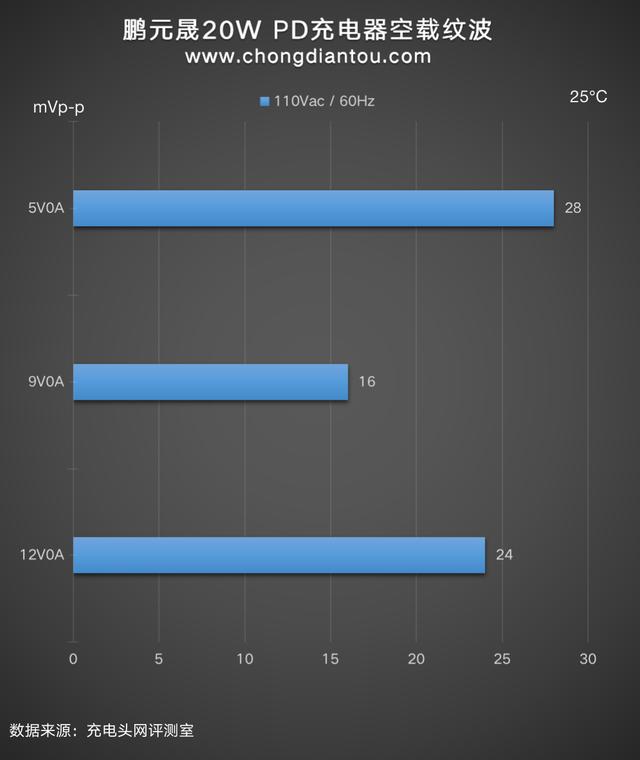

空载情况下：三个档位输出时纹波峰峰值从16mVp-p到28mVp-p不等。

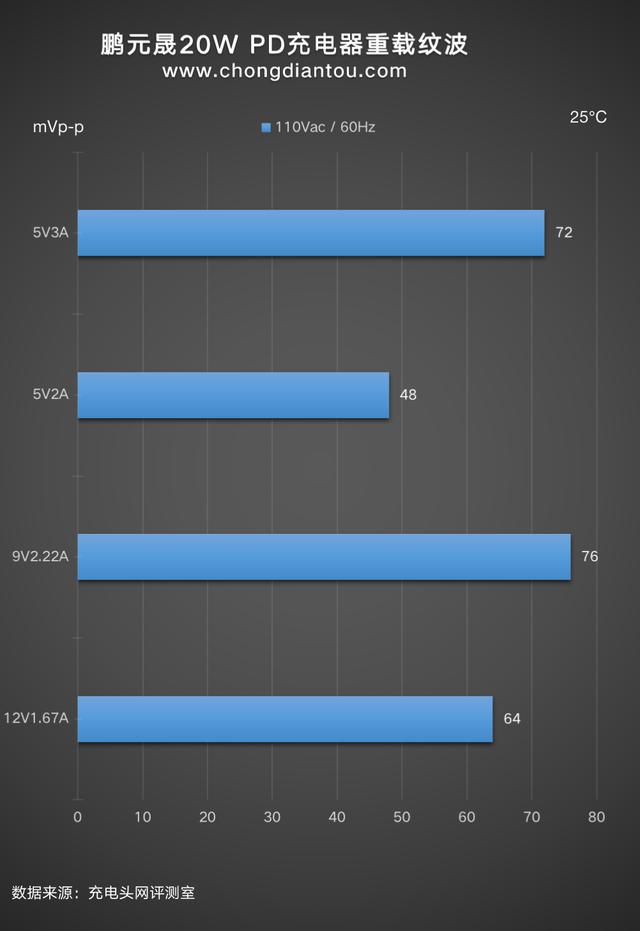

重载情况下：四个档位输出时纹波峰峰值从48mVp-p到76mVp-p不等。

纹波测试小结

国家标准中充电器纹波要求是不高于200mVp-p，鹏元晟20W充电器在110V 60Hz、220V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准，表现不错。

充电头网总结

鹏元晟20W充电器有着和苹果20W PD充电器相同的外观，采用单USB-C输出接口，支持12V高压充电，支持20W快充输出，可以完美适配iPhone 12的20W快充系统。

而且鹏元晟还推出了支持多国转换插头的版本，适配不同的插座。支持100-240V的宽电压充电，出国也可以无缝衔接使用。
