​钳形表详解（数字钳形表测量使用方法图解）

钳形表详解（数字钳形表测量使用方法图解）

1

数字钳形表--测电流

1、根据需要，选择 A～（交流）或 A—（直流）档。

2、按下扳机使钳表钳头钳入待测电流导线，并使其保持在钳头中间位置。

3、当所测电流很小，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数=测量值/匝数。

4、测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。

注意

（1）被测线路的电压要低于钳表的额定电压。

（2）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。

（3）钳口要闭合紧密不能带电换量程。

（4）UT216D电流最大测量不可超过600A。

（5）对于手动量程钳形表，如果不知被测电流范围，需置于最大量程并逐渐下降。

2

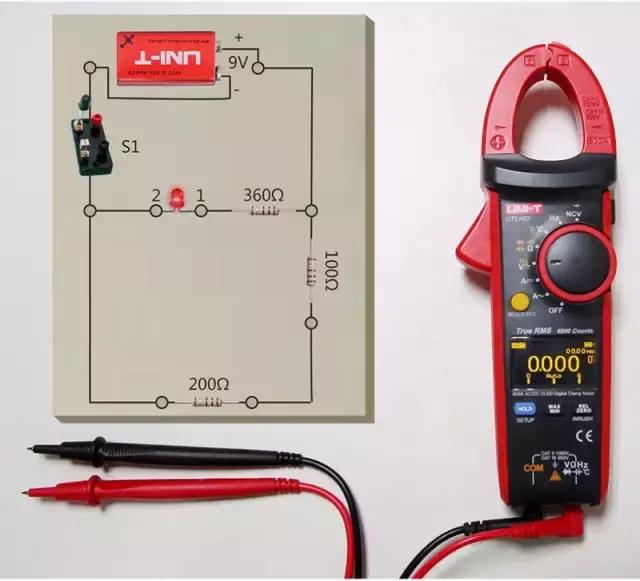

数字钳形表--测电压

1、黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

2、转盘开关拨至“Ω”档，钳表默认进入电阻测量。按SELECT键切换至直流电容、二极管、通断测量功能。

3、将红黑表笔放置于待测物两端，钳表会自动选择合适量程。

4

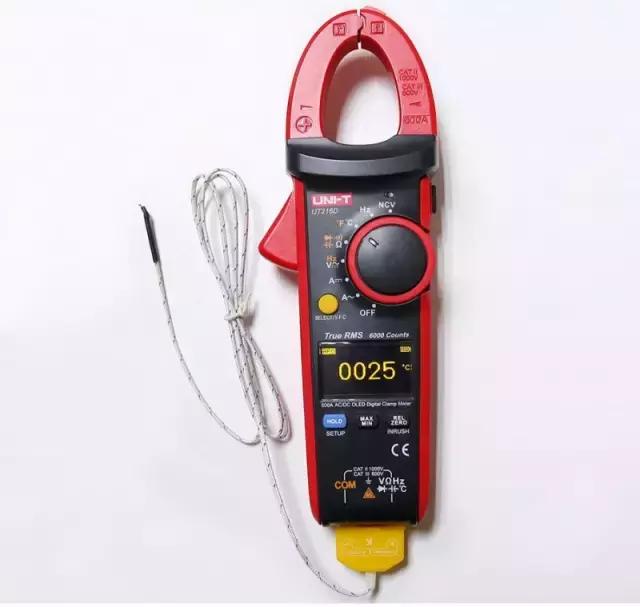

数字钳形表--测温度

1、“COM”端接K型温度探头负极， “VΩ” 接K型温度探头正极。

2、转盘开关拨至温度档，按SELECT键切换℉/℃。

3、使温度探头接触被测物表面，待读数稳定后即可读取测量值。

注意：仪表所处环境温度不得超出18℃-28℃范围之外，否则会造成测量误差。

5

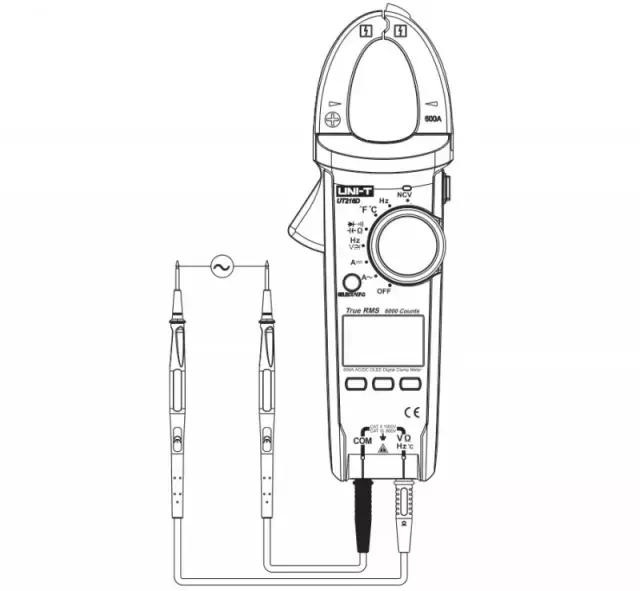

数字钳形表--测频率

1、黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

2、转盘开关拨至“Hz”档。

3、将红黑表笔放置于待测频率信号的两个端子，钳表会自动选择合适量程。

6

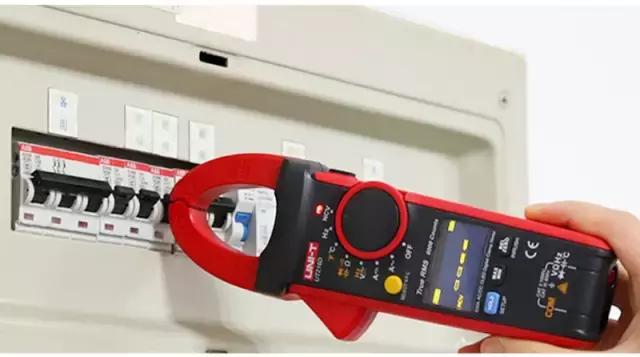

数字钳形表--感应电压测量

1、转盘开关拨至“NCV”档。

2、将钳表钳头前端靠近被测导线进行感应探测，当测试距离小于10cm，且被测电压大于100Vrms时，钳表发出蜂鸣警报，LED灯闪烁。

一些专业钳形表还具备普通钳表所没有的特殊功能，下面以UT219DS专业钳形表为例，给大家介绍下。

一

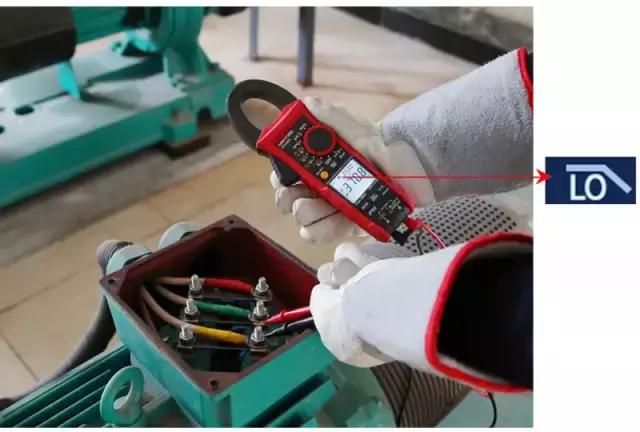

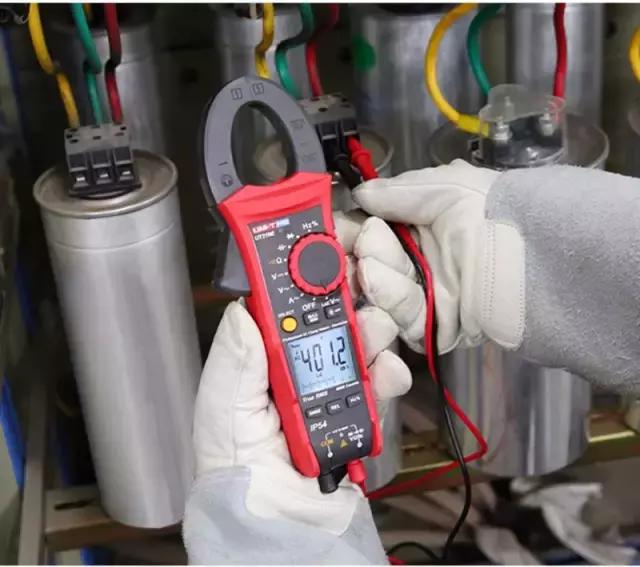

专业钳形表--ACV LoZ低阻抗交流电压测量

大型容性用电设备断电后会存在残余电压，一般万用表因输入阻抗太高无法识别残余电压而产生误判或导致安全隐患。

使用带有低阻抗输入的万用表可以有效的对残余电压进行放电并准确判断是否有残余电压的存在。

1、黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

2、转盘开关拨至“LoZ V～”档。

3、将红黑表笔放置于待测电路两端。

二

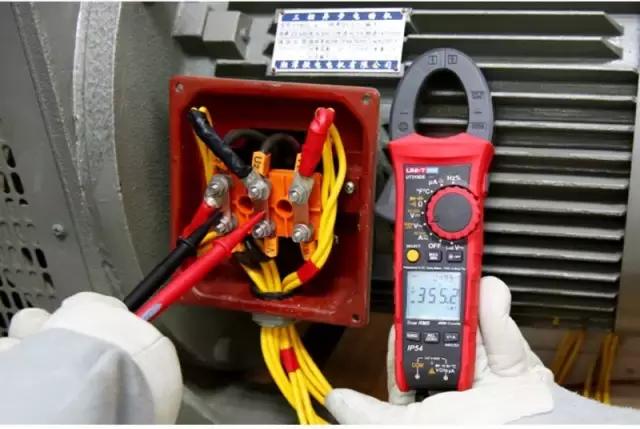

专业钳形表--马达相序测量

三相相序相位旋转测量，可识别马达电机相位和电源相位，并可用于变频电压条件下测量。测试条件：AC 80V以上，频率40Hz-80Hz。

1、黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

2、转盘开关拨至“V～”档，按SELECT键切换至三相相序测量模式。

3、将黑表笔固定一相，红表笔第一次测量一相锁定后，5秒内将红表笔换另一相。

4、LCD上显示1→2→3，表示正转相序，显示3→2→1表示反转相序。

三

专业钳形表--V A同时测量

V A 双显示，提供丰富的测量结果，提高效率。更直观的显示电流电压值，省去多次测量的麻烦。

1、黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

2、转盘开关拨至“A～”档，在直流电流测量模式按“V A”键启动双显模式：主显DCA、副显DCV 。

3、在交流电流测量模式按“V A”键启动双显模式：主显ACA、副显ACV。

4、钳头钳入待测电流导线。红黑表笔放置于待测电路两端。

四

专业钳形表--低通滤波测量

一般变频电机，比如变频器会对电路产生高频干扰；而带有低通滤波的钳表则可准确测量变速驱动器的电压和频率。

1、黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

2、转盘开关拨至“V～”档，(http://www.dgzj.com)按SELECT键切换至低通滤波测量模式。

3、将红黑表笔放置于待测电路两端。

五

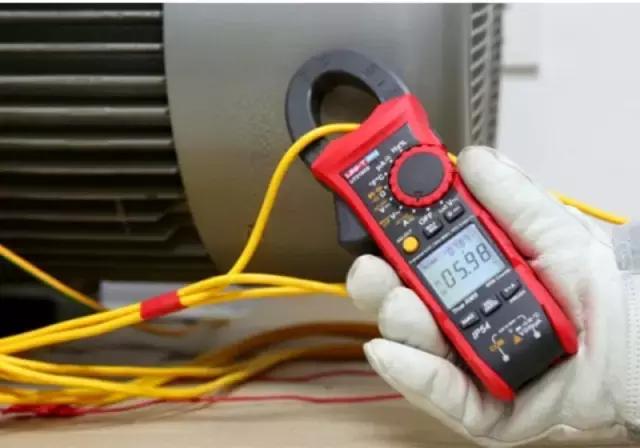

专业钳形表--浪涌电流测量

浪涌电流是指电源接通瞬间或是在电路出现异常情况下产生的远大于稳态电流的峰值电流或过载电流。

比如：电机启动瞬间的峰值电流。

1、转盘开关拨至“A～”档，按下“INRUSH”键启动浪涌电流测量功能。

2、钳头钳入待测电流导线，启动电机。

,
