什么是断路器，其工作原理是什么？断路器的符号各代表什么意思？今天我们一起来学习断路器的知识。

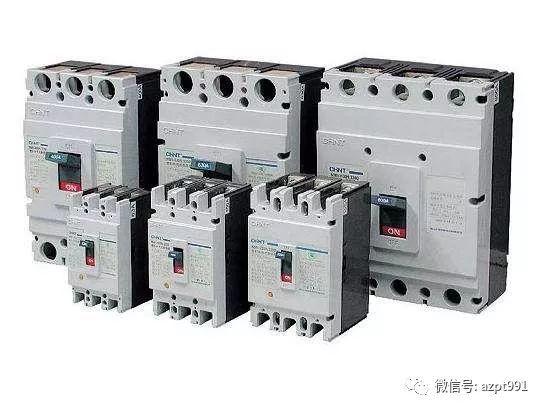

断路器各个字母代表什么（关于断路器的知识和上面的符号你不一定全知道）(1)

在现代人的生活中，断路器绝对是一种举足轻重的电路装置，而且是家用电路中最重要的安全机制之一。一旦房屋配线中的电流流量过大，这种简单的电路装置就会切断电源，直至故障被排除。如果没有断路器（或其替代品——保险丝），家庭用电就会非常不方便，原因在于，仅仅是线路问题和设备故障就可能会造成火灾和其他事故。

一、什么是断路器，其工作原理是什么？

断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3KV以上的断路器称为高压电器。

断路器各个字母代表什么（关于断路器的知识和上面的符号你不一定全知道）(2)

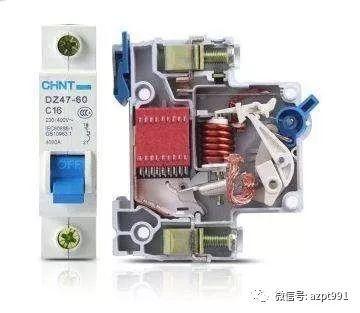

断路器工作原理：

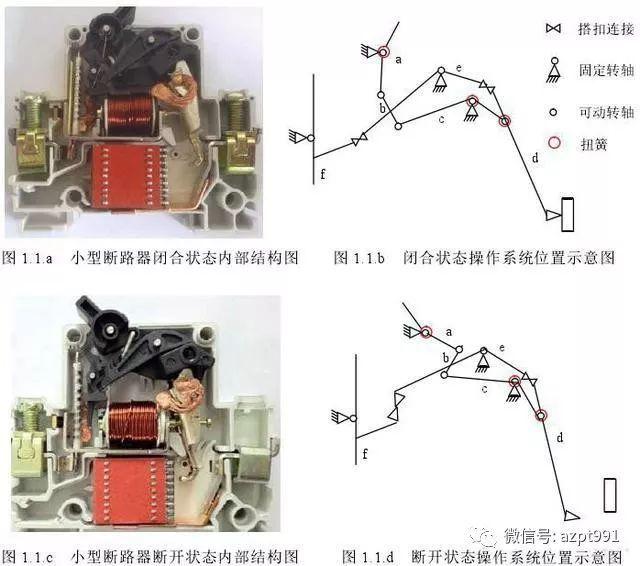

断路器工作原理是当短路时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作，电流越大，动作时间越短。断路器有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

断路器各个字母代表什么（关于断路器的知识和上面的符号你不一定全知道）(3)

二、断路器主要的作用有两个方面

（1）控制作用。即根据运行需要，投入或切除部分电力设备或线路。

（2）保护作用。即在电力设备或线路发生故障时，通过继电保护及自动装置作用于断路器，将故障部分从电网中迅速切除，以保证电网非故障部分的正常运行。

高压断路器

1.正常情况下接通和断开高压电路中的空载及负荷电流。

2.在系统发生故障时能与保护装置和自动装置相配合，迅速切断故障电流，防止事故扩大，从而保证系统安全运行。

断路器其实就是一种开关，它和其他普通开关的不同点主要在：

适用电压等级高

2.灭弧介质及方式，有真空，少油，多油及六氟化硫等等

3.灭弧能力强，效果好。

漏电保护器做为低压断路器（又称空气开关或自动开关），这种断路器的原理是火线和地线相连接时，会起到保护作用。会自动断开。一般漏电人体触电，就会自动断路。

断路器各个字母代表什么（关于断路器的知识和上面的符号你不一定全知道）(4)

断路器在日常生活中应用得比较广，各种电器内保护电路、家庭用电线路中的触电保护器等。其作用是：当电路中发生短路时，断路器瞬间动作，断开电源，保护线路。如果人触电，断路器瞬间动作，断开电源，就能起到保安作用。断路器的质量好坏直接关系到是否能真正起到保安作用，因此，家用断路器质量是关键，一定要买有生产产址，生产日期，质量保证书。同时一定要请教专家，根据你家的用电负荷，购买多大电流的断路器，过大过小都不能起保护任用，甚至给自己找麻烦。

三、断路器的符号各代表什么意思？

断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：其代表意义为： ①—产品字母代号，用下列字母表示： S—少油断路器； D—多油断路器； K—空气断路器； L—六氟化硫断路器； Z—真空断路器； Q—产气断路器； C—磁吹断路器。 ②—装置地点代号；N—户内，W—户外。 ③—设计系列顺序号；以数字1、2、3……表示。 ④—额定电压，KV. ⑤—其它补充工作特性标志，G—改进型，F—分相操作。 ⑥—额定电流，A. ⑦—额定开断电流，KA. ⑧—特殊环境代号。

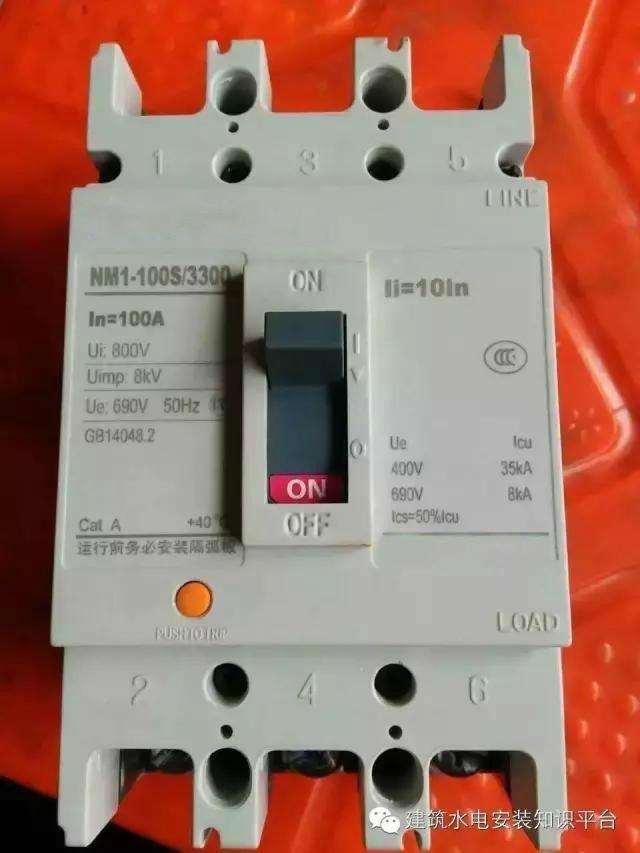

下面举例说明，便于大家理解。

断路器各个字母代表什么（关于断路器的知识和上面的符号你不一定全知道）(5)
