AMD锐龙7000系列处理器的发布,堪称是一个崭新的开始,不仅DDR5和PCIe5.0将全面普及,同时AMD最新的AM5接口也意味着Socke针脚式处理器时代正式结束,与Intel的LGA1xxx一样全面进入触点式时代。其实作为“相爱相杀”的一对冤家,Intel和AMD处理器在接口上还有一次特别的时空交集,这就是Slot接口封装架构。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(1)

01 Intel篇

说起Slot接口的CPU,就要把日历向前翻到1997年,也就是夏洛梦中穿越的那个年代。这年Intel发布了奔腾2(Pentium II)处理器,第一代产品350nm制造工艺在今天看来非常远古,且只有233MHz和266MHz两种频率。1998年Intel推出了第二代产品,制造工艺升级到了250nm,支持100MHz前端总线,频率有266、300、350、400、450MHz多种。由于当时低频版缺货,Intel还把350MHz和400MHz产品降级为266MHz和300MHz销售,这种“良心”的做法也掀起了超频的狂潮。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(2)

顺便给大家科普个没啥卵用的小常识:你们熟悉的“等灯等灯”广告其实早在它之前的奔腾Pentium时代就已经定调啦。

“奔2一大怪,CPU立起来”,就是指的奔腾2处理器采用了和之前的586平台Socket7截然不同的Slot插槽,英特尔命名为“Slot1”接口,寓意不言自明。这种CPU接口看起来跟ISA的扩展槽很像。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(3)

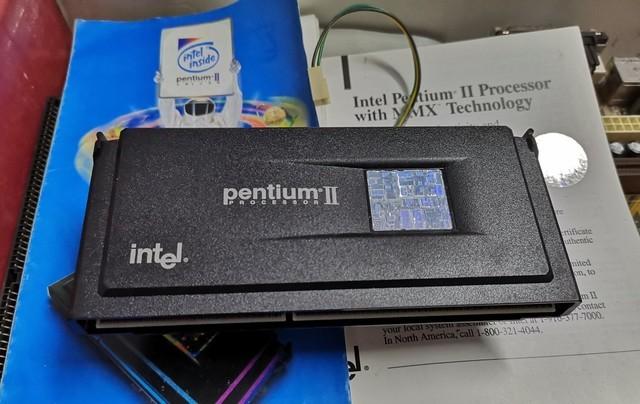

CPU自然就是单边插接卡(也称SEC卡)造型的,整体被黑色的塑料外壳封起来,正面有“intle Pentium II”的logo,以及一个方形的镭射晶圆图案贴纸,小时候一直以为这真的是能看见芯片的“窗户”。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(4)

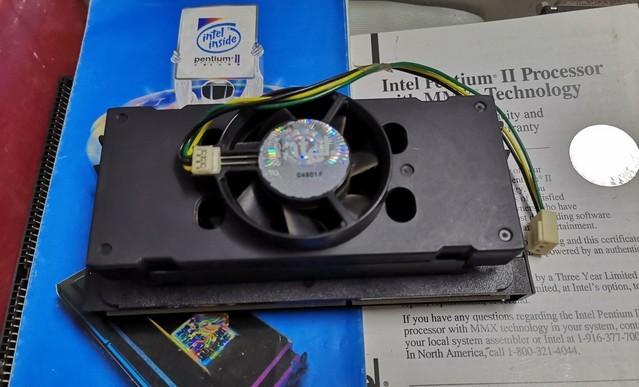

而背部则是散热片,就像下面这个样子,可见这是一款真正盒装处理器,但到了奔腾2后期这个背部的塑料封装就只剩了一半。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(5)

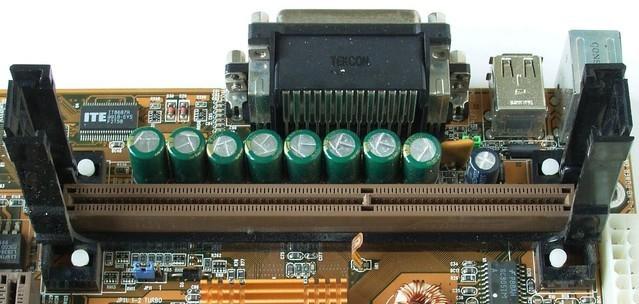

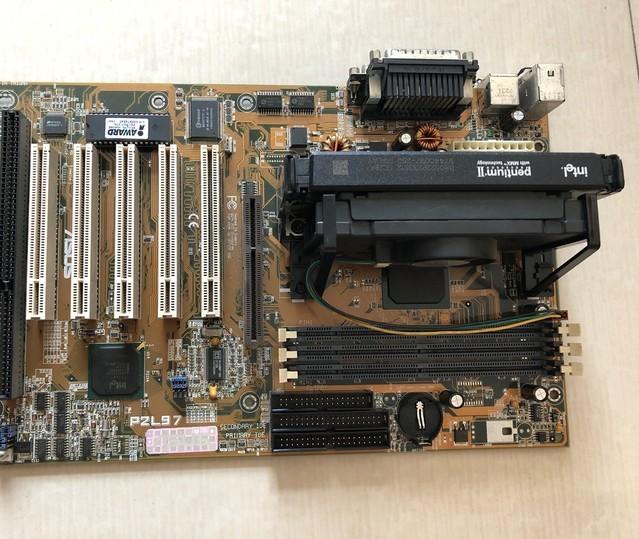

在主板上就是这种立起来安装的方式,当然现在如果能凑齐这么一套也是挺难的,如果再配上S3的显卡、创新的声卡、64MB SD内存和IDE接口的硬盘和光驱,就能安装Windows98并流畅运行红警95和帝国时代了。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(6)

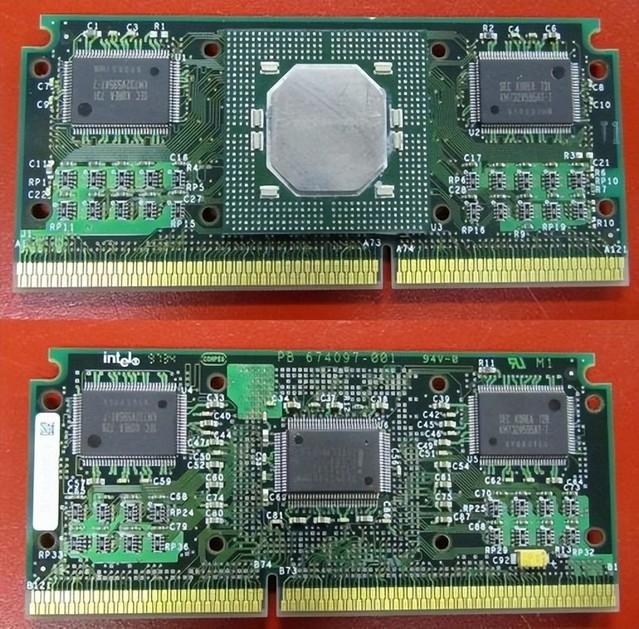

为何奔腾2处理器采用这种设计?其实是一种大胆的创新,这块扩展卡样式的CPU其实是由两大部分组成,一部分是集成了32KB L1高速缓存的CPU本体,另一部分则是512KB的L2高速缓存,这种四路级联片外同步突发式SRAM高速缓存是被焊接在PCB上,属于“外挂”,但频率只有主频的一半。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(7)

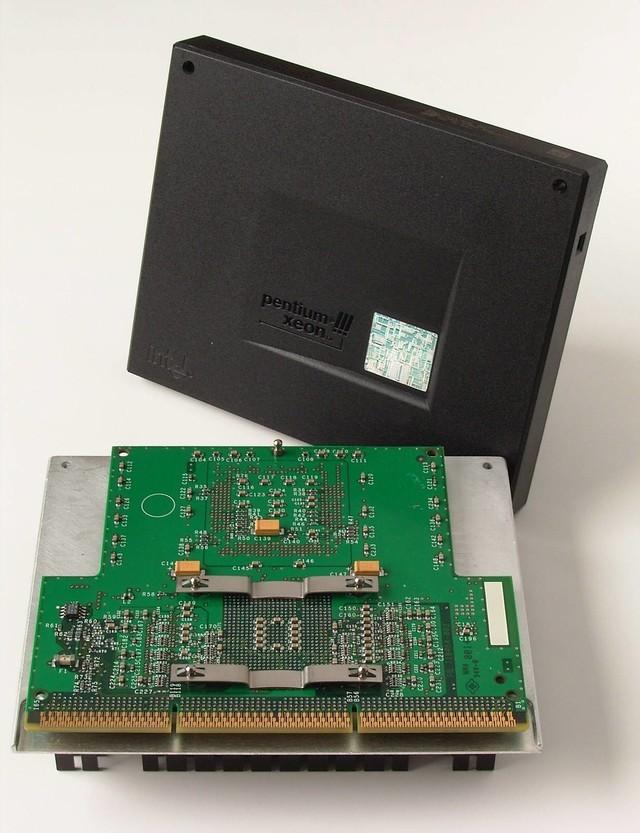

除了奔腾2,Intel在1998年还发布了性能更为强大的Pentium II Xeon(奔腾2至强),主要用在服务器等领域,但接口为Slot-2且不与Slot-1桌面处理器兼容,最明显的特征就是金手指多了一个缺口,体型也大了一倍。下图我们且用奔腾3志强处理器客串一下,反正接口都一样。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(8)

到了1999年,Intel发布了奔腾3(Pentium III)处理器,初代产品依然采用250nm制造工艺,产品频率也只有450MHz和500MHz,此时依然采用的是Slot-1接口,因此奔腾2用户可以直接升级。尽管中后期制造工艺提升到了180nm,频率也提升至800MHz、1.0GHz和1.3GHz,但奔腾3处理器又像是个过渡品,2000年11月奔腾4(Pentium IV)发布后就迅速将其迅速取代,至于图拉丁那就是另一个故事了。

02 AMD篇

1999年6月,AMD也开始了大动作,发布了全新的K7架构处理器并命名为Athlon,就是大名鼎鼎的速龙,据悉该品牌名称取自田径运动的“十项全能” 一词Decathlon(请不要翻译成迪卡侬),也代表了一种“竞赛”的精神。除此之外,Athlon还是首款频率超过1GHz的桌面处理器,这也成为AMD处理器首个高光时刻。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(9)

性能强大是AMD速龙处理器给人的第一印象,其拥有K7和K75两种核心的版本,分别采用了250nm和180nm制造工艺,首批产品的频率在500到700MHz之间,集成了128KB的L1高速缓存,内置的浮点处理单元FPU在3Dnow!指令帮助下进一步增强3D和多媒体处理能力。除此之外,它还采用了全新的宏处理结构,结合三个并行的x86译码器,以及乱序执行能力,成为当时的明星产品,当然高性价比也是AMD的传统了。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(10)

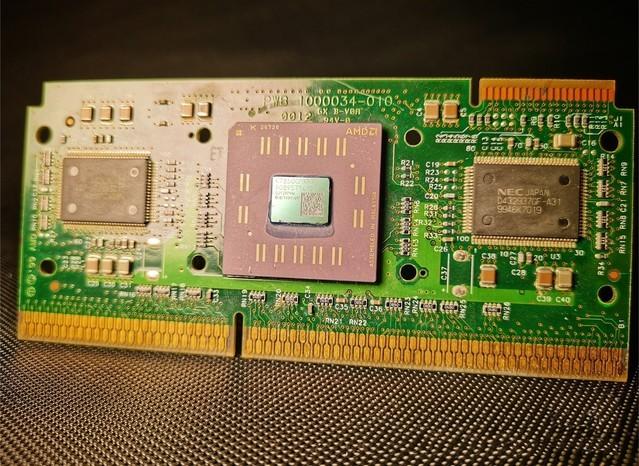

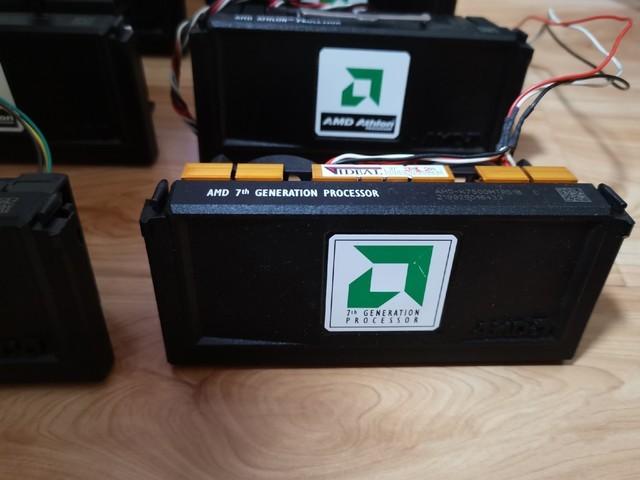

Athlon外频均为200MHz,配备512KB~1MB的L2缓存。由于同样采用单边插接卡(也称SEC卡)造型,因此Athlon外观看起来和和奔腾2以及奔腾3非常相像,其采用的架构类型为SLOT-A,从命名方式可见AMD和Intel还是有很多灵犀之处,但两者的电器性能却完全不兼容,自此两者终于拉开了属于自己时代的大幕。

03 Slot接口的昙花一现

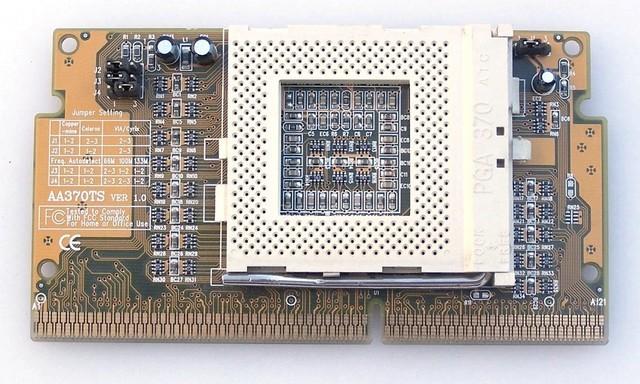

当AMD发布1GHz的Athlon以后,Intel也开始不计一切的追求高主频,并在奔腾3中后期又用回了Socket插座,即Socket370。有趣的是,为了让使用Slot-1主板的用户也能用上最新的奔腾3乃至图拉丁赛扬处理器,市场上还出现过Socket370转Slot-1转接卡。而AMD后期的K7架构处理器Athlon和Duron(毒龙)也改回了Socket插座,即SocketA或叫Socket462。

主流cpu架构详解(那几个Slot架构的CPU有多奇葩)(11)

因此,无论是Intel的Slot-1、Slot-2还是AMD的Slot-A都是它们CPU发展史上最短命的接口。而Slot封装的CPU存世量不大,加上特立独行的造型,搞一块品相佳的用来收藏还是很有意义的。
