汽车音响分频器接线图解

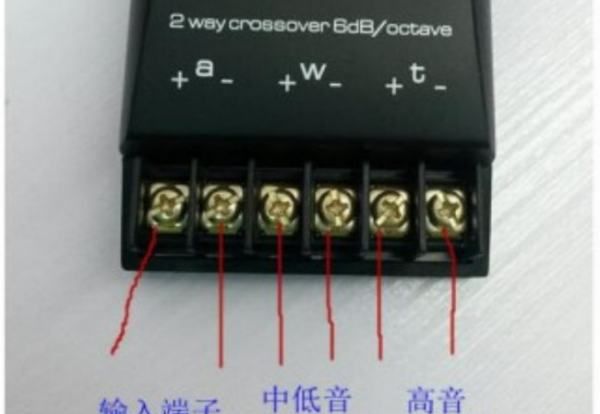

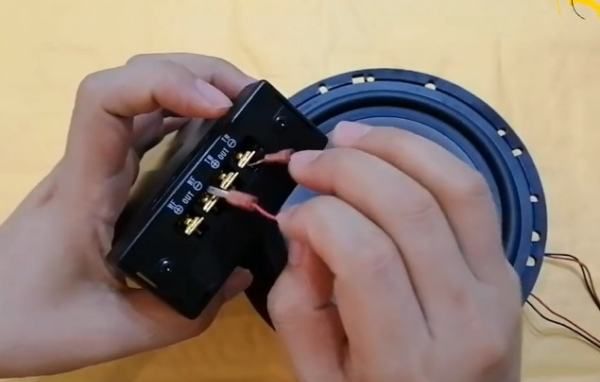

汽车音响功放到分频器接线步骤：

1、“IN＋－”表示音频信号的输入端，主机（或功放放）输出端应接到此两个端子。“＋”正极和“－”负极要与主机（或功放）的输出端相对应，一定不要接错。

如果正负接反了，会出现左门的声音与右的声音反相的情况，使低音减弱甚至完全抵消。这就是放许多车友反映的：“换了喇叭后，低音效果还不如原车的喇叭了原因所在了。

2、“Tweeter＋－”是高音喇叭的接线柱，高音喇叭的正、负极要与分频器上面标示相对应，一定不要接错。高音喇叭的正极是黑色线、负极是黑色／红条纹线。

3、“Woofer＋－”是中低音喇叭的接线端。中低音喇叭的正、负极应与分音器上面标示的相对应，一定不要接错。如果接错了，同样会出现与上面介绍的的输入端“IN＋－”正负极接错后一样的低音减弱（甚至完全抵消）的情况。

扩展资料：

从电路结构来看，分频器本质上是由电容器和电感线圈构成的LC滤波网络，高音通道是高通滤波器，它只让高频信号通过而阻止低频信号；低音通道正好相反，它只让低音通过而阻止高频信号。

中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率可以通过，高频成分和低频成分都将被阻止。

在实际的分频器中，有时为了平衡高、低音单元之间的灵敏度差异，还要加入衰减电阻；另外，有些分频器中还加入了由电阻、电容构成的阻抗补偿网络，其目的是使音箱的阻抗曲线心理平坦一些，以便于功放驱动。

一、分频器的作用：

1、基本分频：

不管什么类型电子分频器的主要功能和任务当然还是分频。由于现在音箱的种类很多，系统中要采用什么功病能的、几分频的电子分频器还是要灵活配置的，现在通常用的电子频器有2分频、3分频、4分频等区分，超过4分频就显得太复杂和无实际意义了。

分频器可以合理地进行各单元功率分配，使各单元之间具有恰当的相位关系以减少各单元在工作中出现的声干涉失真。

2、保护音箱：

我们知道不同扬声器的工作频率是不一样的，一般来说口径越大的扬声器其低频特性也越好，频率下潜也越低。

电子分频器可以提供不同扬声器各自需要的最佳工作频率，弥补单元在某频段里的声缺陷，让各种扬声器更合理、更安全的工作。因此，电子分频器除了分频任务外，正常的使用它更重要的功能还有：保护音箱设备。

3、增加声音层次感：

如果一个 音响 系统中有很多只不同种类的音箱，而且没有使用电子分频器，那不同音箱之间就会有很多频率叠加、重复的部分，声干涉也会变得很严重，声音就会变得模糊不清。

若音响系统中使用了电子分频器进行合理的分频，让不同音箱处在最佳工作状态下，这样不同音箱之间发出的声音频率范围几乎不会重复，同时减少了声波互相干涉的现象，声音就会变得格外清晰，音色也会更好、更具有层次感！

二、车音响分频器在汽车音响改装中扮演的角色

汽车音响分频器是一种可以将声音信号分成若干个频段的音响设备，如二分频器就是由一个高通滤波器和一个低通滤波器组成，三分频则又增加了一个带通滤波器。

我们知道，正常可听声音的频率范围是在之间，祈望仅使用一只扬声器就能够保证放送。这样宽频率的声音是很难做到的，因为这会在技术上存在各种各样的问题和困难。

所以，在通常情况下，高质量的放音系统，为了保证再现声音的频率响应和频带宽度，在专业范畴内大都采用高低音分离式放音，而采用高低音分离式放送声音时，就必然要使用分频器。分频器是汽车音响中的“大脑”，对音质的好坏至关重要。

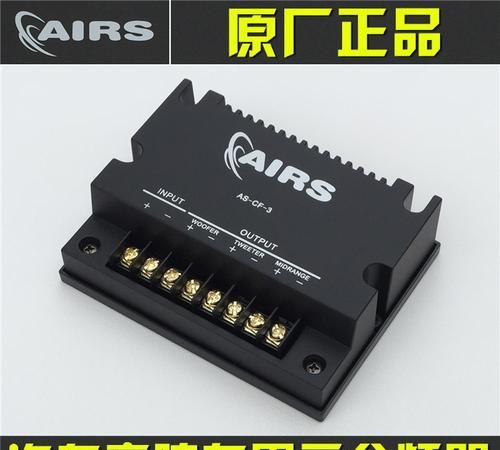

汽车音响分配器怎么接线

汽车音响套装扬声器里面会标配分频器，主要作用就是把音响主机或者功放的输出信号分解为高频中频及低频信号，在输出给扬声器发出声音。这样会使扬声器发出本身允许工作的频率范围，这样人耳听到的也是最清晰亮丽的声音了。

汽车音响需要多少个分频器?有什么作用?

按一般的配置来说，需要两个二分频器即可，在一些高端车型中，因为配备了5.1高保真系统，前后声场都配备了高音头，比如宝马的7系，就需要四个二分频或是三分频的分频器。

如果是使用两个分频器，前声场采用套装喇叭，就是两个中低音，分别装在两个前门；两个高音，装在大约与人耳想平的合适位置。

而分频器的作用就是把CD机或是功放送到前声场的声音一分为二，一路是中低频信号送往中低音喇叭；一路高频信号送往高音喇叭。因为前声场一左一右有两套中低音+高音，所以需要两个分频器，一左一右。

一般的车载音响后排位置就安装同轴喇叭，就是中音跟高音都已经集成在一个喇叭上，其中也接有了一个电容进行粗略的分频，所以后声场不需要另外的分频器，只需把CD机或功放来的信号接到喇叭上即可。

扩展资料

汽车音响喇叭与分频器数量相关

频器是把高音和低音分开，或者是把高音、中音、低音分开，首先要明白分频器的作用。你说的四个喇叭有可能是四个车门各一个喇叭吧。如果是，那就是，前门两个是中低音喇叭，后门是同轴喇叭。这种情况下，加分频器没意义，或者说加了也不起作用。

正常方案是这样的：前门两个中低音+两个高音+两个分频器。后门两个同轴喇叭（或者两个中低音+两个高音+两个分颁器）。然后做车门的止震隔音。这样效果才能出来。很多中低端的家用车，高音都不行，所以最好重点考虑高音。达到高低音的均衡，这样才能达到预期的效果。

分频器也有多种类型，如高通、低通、带通、带阻。从音乐的角度上是按高频、低频、中频来划分分频器的。

因为如果将整个音频范围之内的信号都用一个扬声器来放送，就会产生一些听觉上的不足，例如高低音不能单独调节，或刺耳，或低沉，或缺乏现场感，或不能突出独唱或独奏等等，因此就有了分开频段的必要，这就要使用分频器来划分频段。

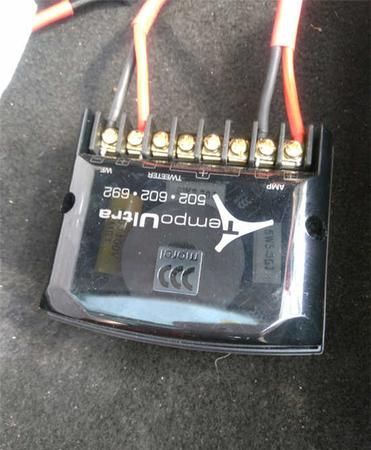

汽车音响两分频和三分频音质有什么区别

三分频的音响系统是把声音划分为高频、中频、低频，每个频段都由一个喇叭单元单独处理，这样就可以让声音具有更细腻的还原度和解析度，大部分（市面上的主流车型，部分豪车是有三分频设计的）汽车的原车音响采用的是两分频的系统，只是划分为高音和中低音两个独立频段，所以三分频套装在音场方面会有更好的表现，声音能够体现出更真实、更鲜明的现场感！如果你想改三分频的话，哈曼JBL新推出了一个三分频标准型四门套装，前声场三分频套装JBL STADIUM GTO20M中音喇叭+JBL STADIUM GTO600C套装，后声场用JBL STADIUM GTO620同轴喇叭，如果原车是10喇叭，后门可以升级成JBL STADIUM GTO600C套装，这个套餐，我个人觉得不管是音质还是档次，都是很不错的。

以上就是关于汽车音响分频器的作用,汽车音响分频器接线图解的全部内容，以及分频器的作用的相关内容,希望能够帮到您。
