光伏太阳能板支架安装(地面光伏支架板安装)

安全第一,预防为主。进入施工现场必须正确佩戴安全帽,高空作业真确佩戴安全带。严禁高空抛物。现场严禁烟火。

工具:开口扳手一套,内六角扳手一套,棘轮扳手一套。

基础符合要求,长度3米,正负误差5毫米。

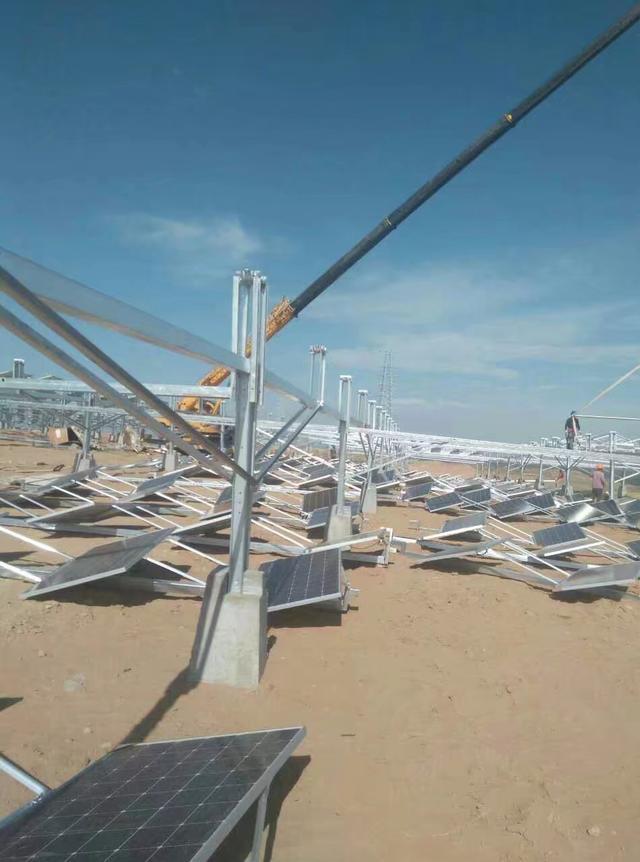

光伏太阳能板支架安装(地面光伏支架板安装)(1)

1、先装配立柱上方的支撑座与旋转轴,装上支撑座抱箍,支撑座能在四个方向自有转动;

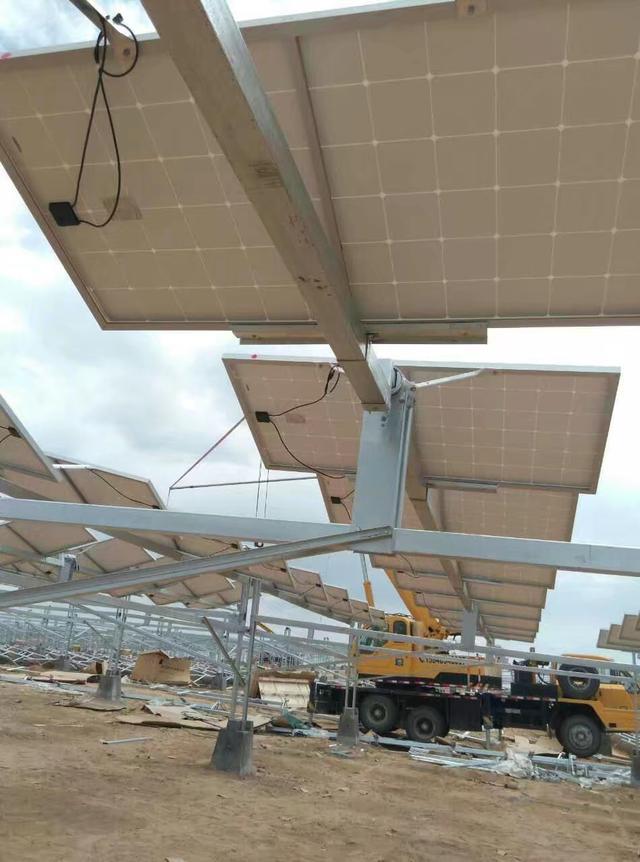

光伏太阳能板支架安装(地面光伏支架板安装)(2)

2.、将装配好的立柱安装在套筒内,调节好高度,大垫片面向北,立柱垂直,在同一条线上。

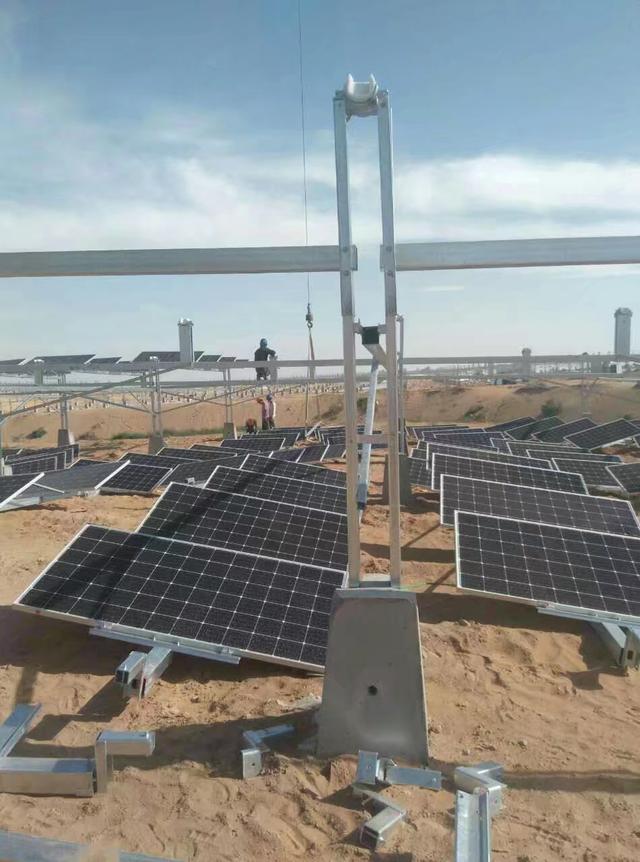

光伏太阳能板支架安装(地面光伏支架板安装)(3)

3、主梁安装,主梁安装旋转托上,用u型抱箍固定,主梁挑出两段距离相等,两根主梁用连接件连接,螺栓连接。

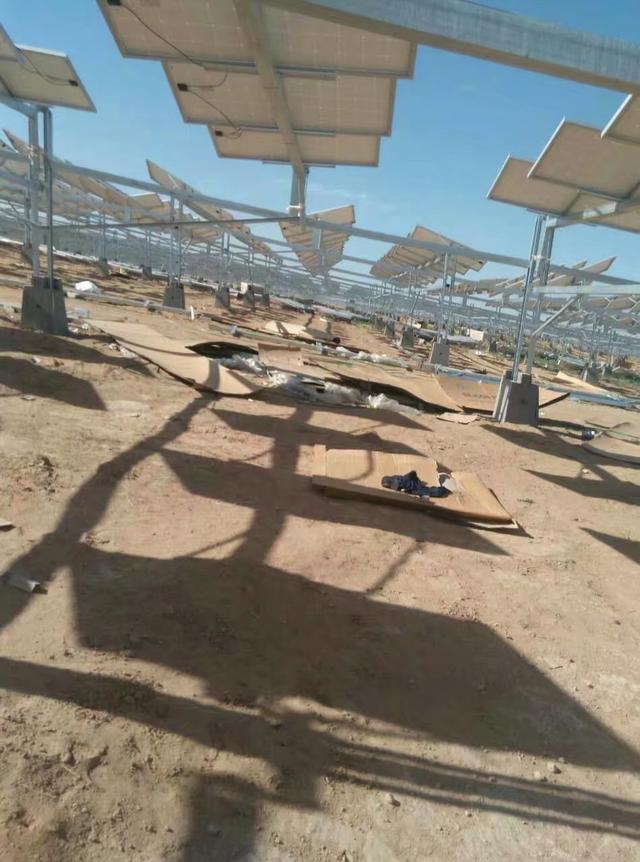

光伏太阳能板支架安装(地面光伏支架板安装)(4)

4、将横担安装在立柱上,横担之间,都用件螺栓连接。

5、将转动臂安装在立柱下方,用抱箍连接。

6、安装斜撑与斜梁,斜梁安装在主梁上,用抱箍固定,斜梁上要装外压板。

7、安装檩条,檩条安装在斜梁上,用u型抱箍固定,檩条安装要横平竖直。

8、安装组件,组建中间用中压块固定,旁边用测压块固定。

光伏太阳能板支架安装(地面光伏支架板安装)(5)

安装完,固定件不能有松动,组件平面度要求小于1/1000,不得有锯齿和波浪形。此工程组件一组500。

,
