​电动车电池的连接方法教程

2023-12-10 13:23 来源:风海网 点击:

电动车电池的连接方法教程

电动车的电池属于是消耗品,在用一段时间就须要更换新电池若不然就骑行不到更远的路程,一组20AH/60V的电池一般使用期限为两年,有限寿命为六年,超出两年的电池一般都须要更换新的电池,不然行程就会变短。一组电池能用多久这跟你骑行的道路和制造厂家也有一定关系的,好的道路电池用得时间会相对长一些,厂家用料足质量好的电池和平时保养得好,电池也会用得时间长些。

今天我们的重点主要是来教大家如何自己安装连接电池,话不多说看图讲方法,请跟着我的脚步动起来。

首先我们得买回来一组新电池哦,这里我是用旧电池来拍摄的图片,大家只要学方法就行了别吐嘈图片的好坏。

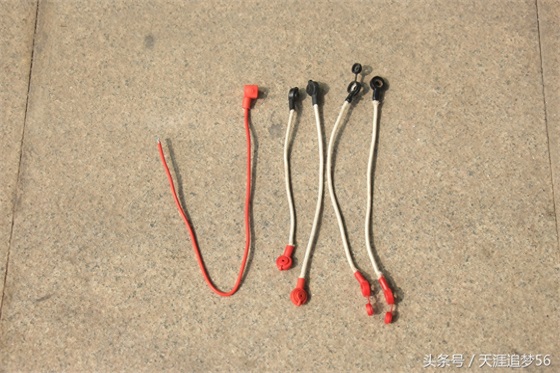

这是电池连接线,四个电池须要四根或五根连接线,一般是四根连接线,因为不同线束的做工不一样所以会出现五根连接线。

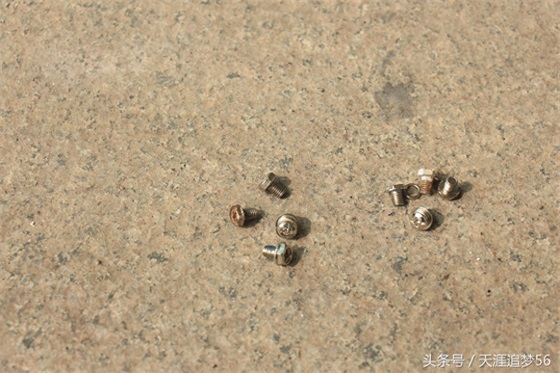

上电池连接线的螺丝,一般买电池就会配着有的,不须要另外购买。

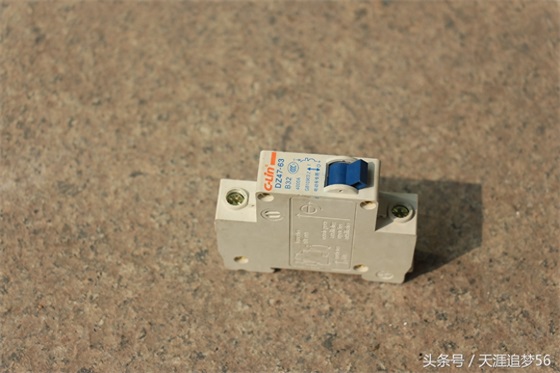

空气开关,每台电动车都应该安装一个,它可以防止电动车短路碰线烧车的事故发生等……。

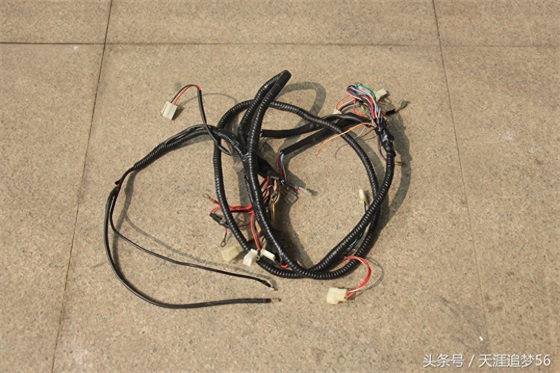

电动车线束。电动车线束的工艺不一样或许会有一些不同,但所有的输入和输出都是一样的,只要明白原理了你就会修电动车。

充电连接口线,充电器充电线就是插到这个充电口充电的。

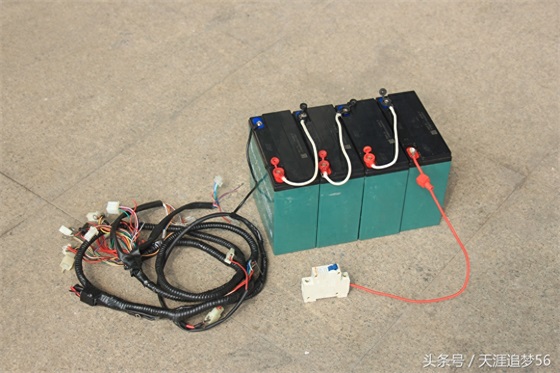

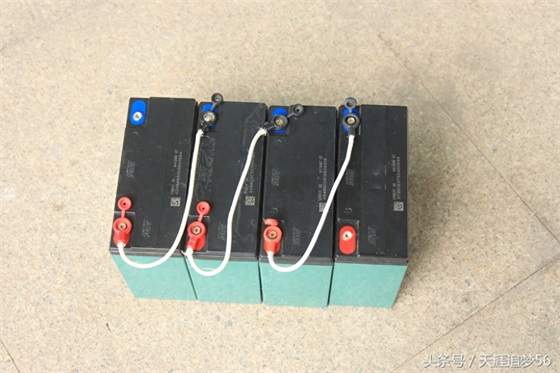

电池的连接方法。一个电池分正极和负极,红的这头就是正极蓝的一头就是负极,用一根连接线红的这头接到电池的正极(红的这头),黑的一头接到另一块电池的负极(蓝的这头),然后每块电池就这样连接就行了,最后起点和终点分别是正极和负极(也就是电池蓝的一头和红的一头),注意:中间的线千万别连错了哦,连错了容易碰线或电压不够。

不管你有多少个电池都可以照这方法来连接。

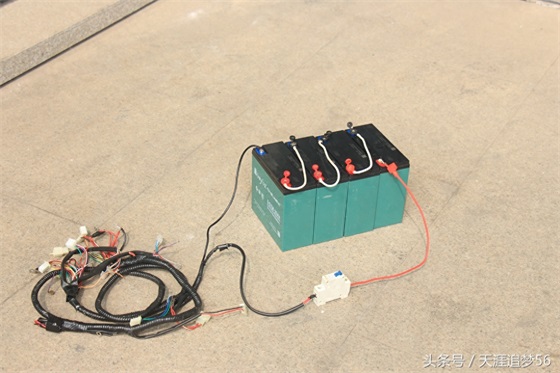

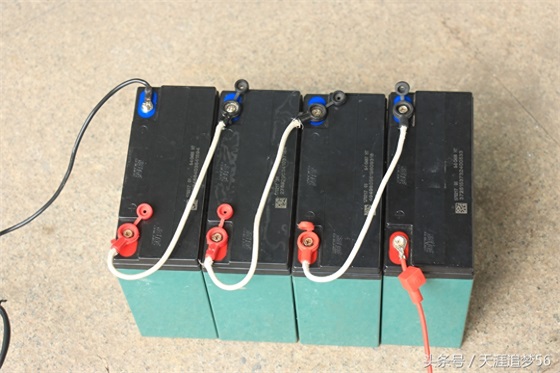

起点电池负极(蓝的一头)接到线束上,终点电池的正极(红的一头)接到空气开关上,有的线束是直接把接空气开关这根线做进了线束里面。

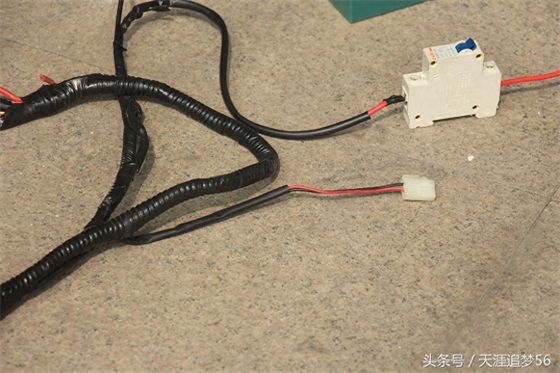

线束这头的正极在接入到空气开关上,这样就起到保护电池和电动车的做用了,若遇到短路它就会自动断电,所以当你电动车如果没有电的时候首要检查就是先看一下空气开关是否断电了。

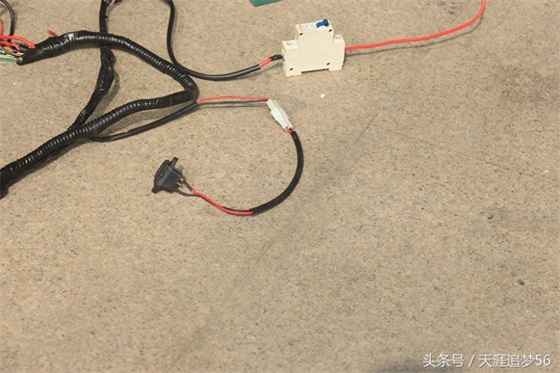

连接充电口线和空气开关。

接上充电口线,现再就可以连接充电器为电池充电了。

若对你有帮助就请给个赞,若有不足就请补足。
