什么是子程序?
我们以三菱PLC为例,学习一下什么是子程序。
一套程序可以分为主程序区,还有子程序区,中断程序区等等,主程序区的程序是无时无刻都会扫描执行的,而子程序还有中断程序就必须触发某些条件,子程序才会执行。
那么问题来了,为什么不在主程序里面,加一个常开触点,触点闭合时就执行相应的程序段,这样不是也能够达到一样的效果么?为什么要出现子程序这样的东西呢?
第一、 由于PLC的扫描周期,PLC运行的速度,也就是扫描周期,受到I/O数量、通讯、还有程序的大小限制。单独谈论程序大小,扫描的程序越多,扫描周期越长。下面我们拿三菱FX3U-16MT这款plc做了测试。

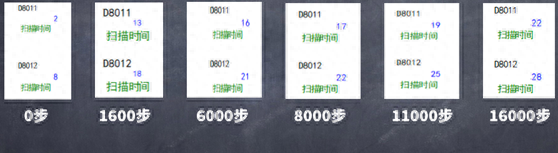

如上图,监控PLC的2个特殊寄存器,D8011是扫描程序的最短时间,D8012是扫描程序的最长时间,底下是程序的步数,没有写程序时,扫描周期平均需要5ms,随着程序增加,扫描周期不断变长;到16000步时,平均的扫描周期达到了25ms。所以,我们调用了子程序,程序需要执行时就调用,不需要执行时就不调用,减少扫描周期和程序步数。
第二、节约编程的时间,假如一个子程序多次被调用,那么我们写成一个子程序,需要用时直接一条子程序调用指令就可以搞定,这样能省去编程的步骤,节约时间。
第三、方便查阅,有些功能多次出现,我们从主程序去慢慢去看的时候,不一定能一下子就发现是相同的,通过子程序可以快速查阅。
由此可见减少扫描程序的必要性,下面我们来看一下,子程序的具体使用方法。

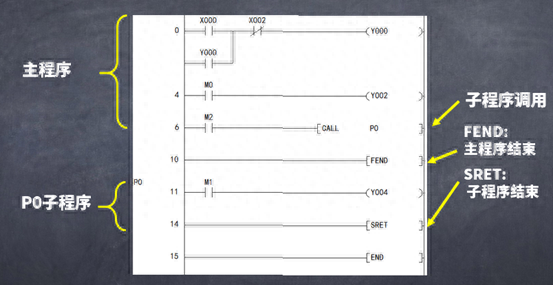

这段程序分为主程序区和P0子程序两个部分,从程序第一行开始到FEND指令,这些都是主程序,FEND是主程序的结束标志。左边的P0编号到SRET子程序结束指令,这是每一段完整的子程序必有的内容。
该程序中,当M2常开触点触发CALL P0指令时,P0子程序区的程序才能够执行,这时可以触发M1常开触点,Y4线圈会导通;这时有一个需要非常注意的点,在触发Y4的时候,断开M2,也就是停下P0子程序的运行,Y4会保持输出的状态,就算这时M1断开了,Y4也保持输出。除非再次触发P0子程序检测到M1断开了,Y4才会断开。
子程序的调用除了普通的用法,还可以多层嵌套,如下图:
通过X001调用子程序P11,运行P11时,通过触发X2按钮,调用P12子程序。这样的写法最多支持5层的嵌套。
那么,子程序一般用在哪里呢?
比如下面一条传送带,有很多个工艺,假如其中有一些工艺有些人需要,有一些人不需要,那么,就可以采用子程序的用法,在需要时我们就调用相应的工艺程序,不需要时,就不调用。

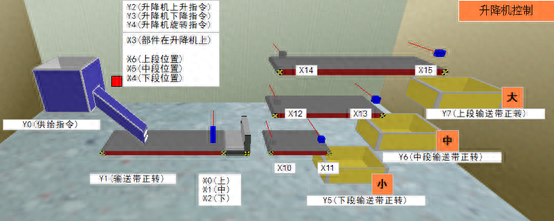

比如下面的一个分检机构,通过前面的感应器区分大中小部件,然后把部件放到相应的箱子里面,这时候我们也可以使用子程序调用,分别把大中小部件分别写一段子程序。检测到对应的部件时就调用相应的子程序。

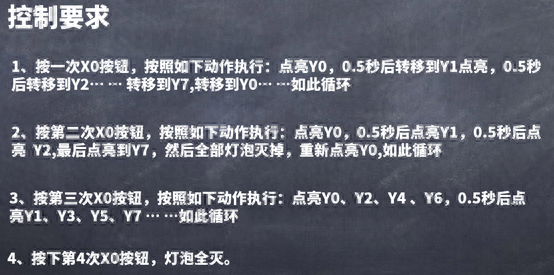

再比如下面这个项目,按下按钮第1、2、3下分别执行不同的控制,我们可以调用不同的子程序进行控制,这题目里面还有用到的知识点还有左循环指令,计数器、位组合元件等用法。

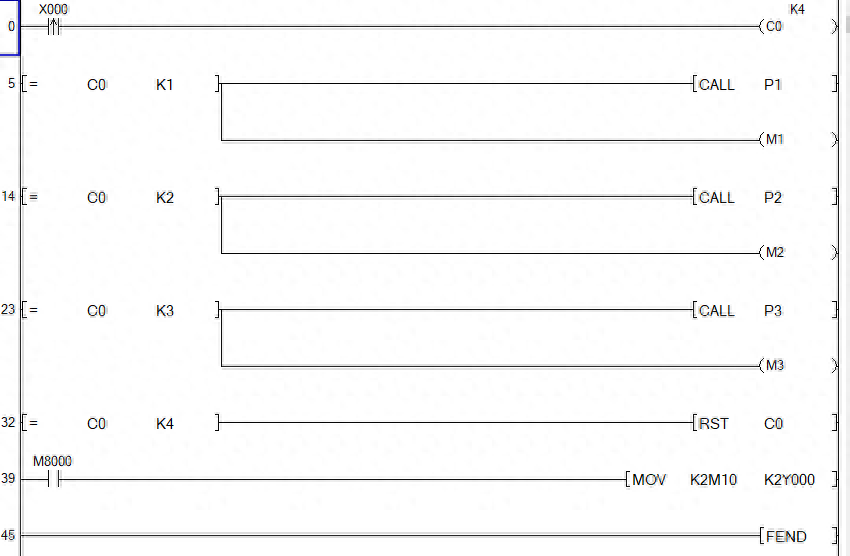

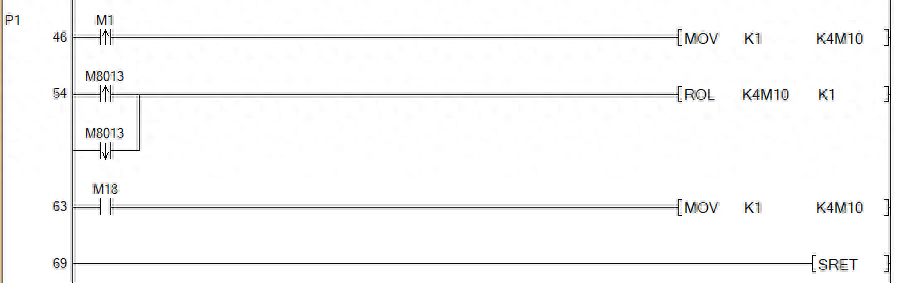

最后这一个案例程序我已经写好了,各位可以参考一下。
想学习更多工控相关或者plc编程知识的,关注我,我是工控老鸟,每天会为你分享相关的原创文章和免费视频教程。
