太阳能系统之水箱配置设计图分享(干货)
太阳能系统之水箱配置设计图分享(干货)
上篇我们分享了承压系统和非承压系统,因为是第一次写文章,比较来说也只是泛泛之谈,今天跟大家分享一些干货,太阳能系统水箱配置设计。

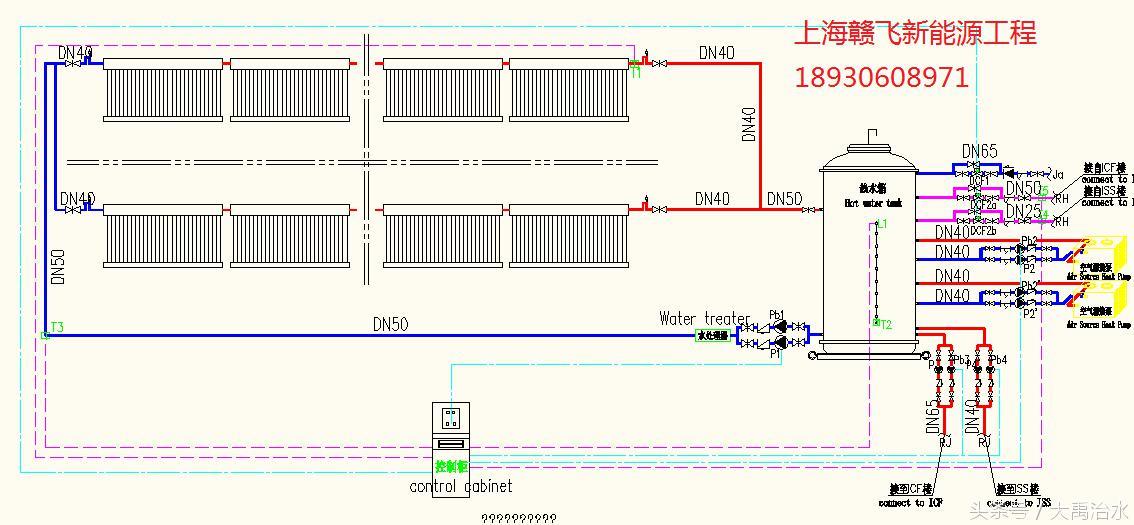

首先是我们常见的单水箱系统,此类最为简单,无非就是太阳能与辅助能源互补。图纸见下:
本图为上海某贵族学校,用的是太阳能与空气源热泵互补系统,相对来说是最简单的,太阳能和空气能均是与同一个水箱循环,只不过此系统有两路热水供水和两路热水回水。
然后我们来分享一下双水箱系统,此类系统运用比较多,主要是在于提高太阳能热量的转换效率,并可以快速提升热水温度,图纸见下:
本系统是为上海某养老院,采用的是太阳能与商用燃气热水炉互补系统。我们可以看到太阳能仅仅是与蓄热水箱换热,而恒温水箱是与蓄热水箱联通,中间有循环泵,这里需要注意的是两个水箱间上部的管路必须比水泵管路管径要大,与达到最大使用太阳能预热的目的。这种系统我们通常设计为自来水直接进蓄热水箱,而回水我们则进恒温水箱,同样出水也是用变频增压泵来实现的。通常情况下,辅助加热设备有多台的情况下,一般会设计为几台联动加一套循环泵,本系统可以看出,仅仅设计了一套辅助热源的循环水泵,此种情况必须要把控好水泵的质量,以及一用一备的控制,万一水泵坏了,也不至于热水供水不足,不至于被客户责问。
最后我们来分享一种半开式半承压的系统,此类系统通常比较少见,个人认为这样设计有可能是为了节约成本吧,个中原因还希望大家一同来探讨。图纸如下:

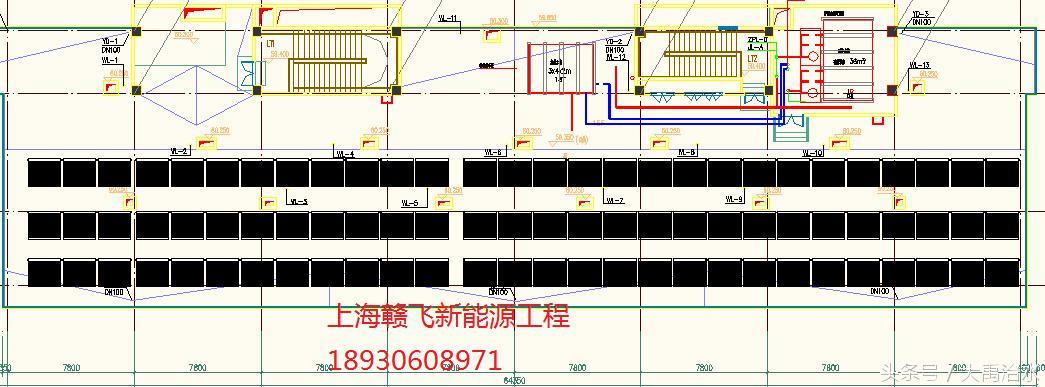

此为上海某高端养老院(怎么又是养老院,看来上海老龄化情况确实比较严重)首先我们看到的是屋顶平面图,水箱为不锈钢保温水箱,其实本图水箱设计过大,其中原因我们看一下原理图:

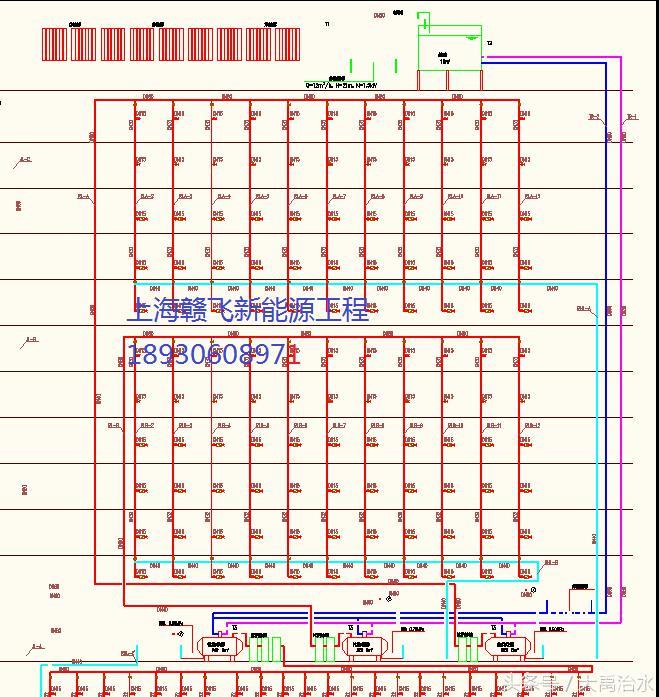

从原理图上我们可以看出,太阳设备机房用的是5吨承压水罐,而且分为三个供水管路,这样来说屋顶水箱只是为了快速的蓄热,然而图纸上设计的总集热 面积为252㎡,而水箱设计了18吨,水箱过大就很难快速预热,为楼下承压水箱提温,所以个人认为屋顶开式水箱只要需不超过5吨的容积,更好快速的起到预热作用,最大限度的利用太阳能,达到节能的目的。(本图还未深化)
太阳能系统千变万化,但个人认为其核心就是吸收太阳的热量,转换到自来水,从而为人类所利用,只要能达到最优化的使用太阳的能量,应该都视为好设计。
如果你也是从事新能源工程的朋友,请添加我的微信号,大家相互交流。
-
