国庆阅兵新型自动步枪深度解析（三）结构设计篇

2023-12-11 08:27 来源：风海网点击：

国庆阅兵新型自动步枪深度解析（三）结构设计篇

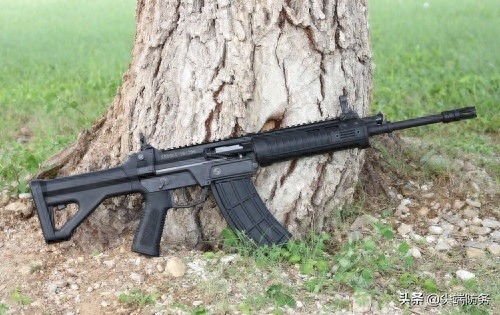

标准枪管长度的国产新枪

新枪公开后，大多数人的第一感觉是漂亮！新枪看起来太漂亮了！这里面当然有造型设计的改进、加工工艺的改进、表面处理的改进等因素。但是不知道大家有没有注意，其中结构设计带来了不小的贡献。这篇文章我们就来谈谈新枪的结构设计。

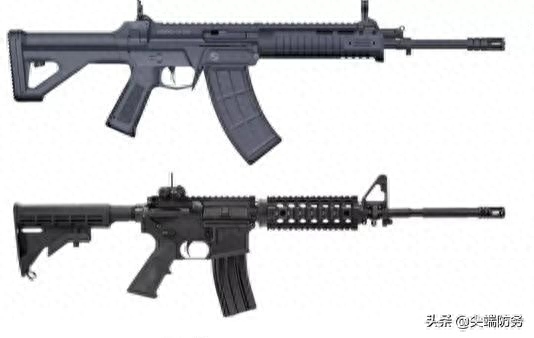

新枪和M16系列步枪的共同点是枪身中部非常紧凑

新枪之所以看起来非常漂亮的关键是枪身中部非常紧凑，也就是机匣高度比较低而且比较短，这和M16的设计风格非常相似。要想做到这一点并不容易。首先枪机的复进簧不能在枪管上方，因为这会增加机匣高度和长度，所以复进簧要放在枪托里。这样整枪的机匣部分高度就比较低，长度也比较短，造型设计就会比较美观，但是代价就是枪托不可折叠，最多只能伸缩。

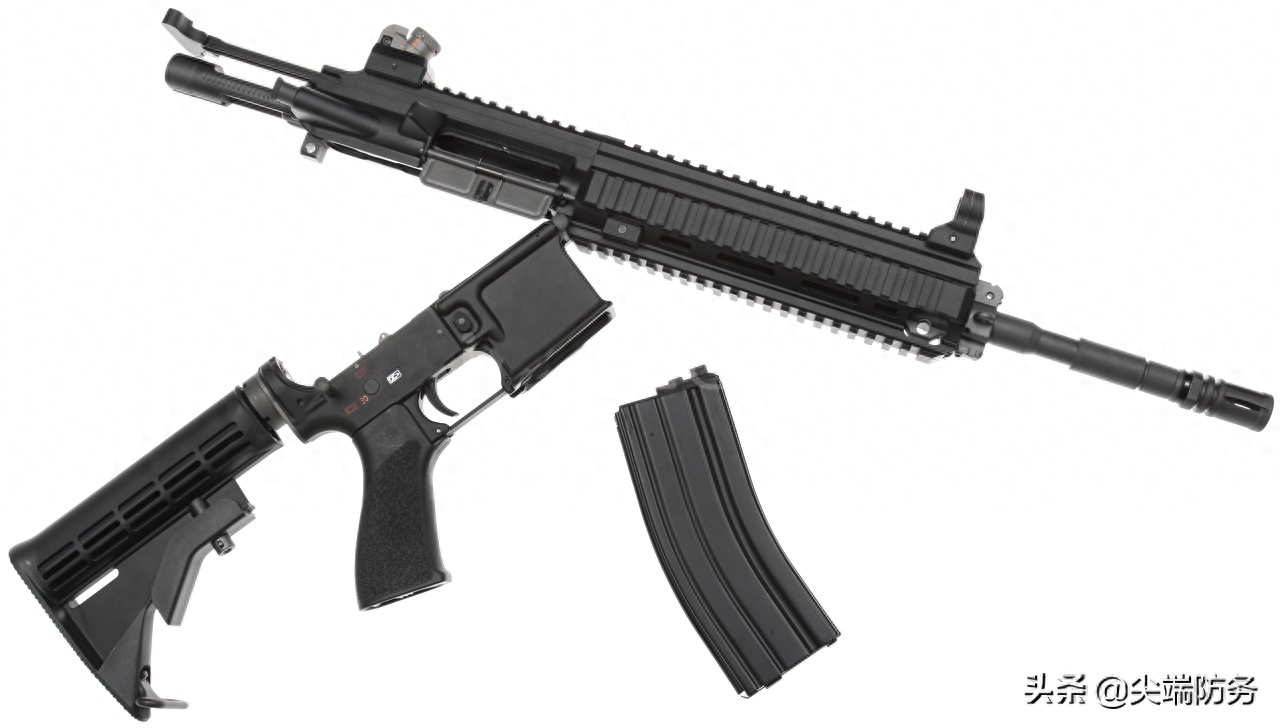

HK416

这样设计还有一个问题就是击锤要切入枪机轴线，简单的说枪机中间要有开槽，方便击锤回转进入击打撞针，因为撞针必然在枪管轴线上。这样做也是要尽量压缩机匣高度。

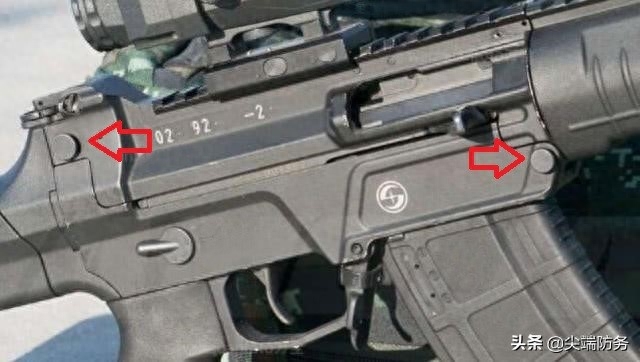

箭头所指是机匣上的两个分解销

从新枪的照片上可以看到，新枪在弹匣插口前方和照门座的下方各有一个分解销，这样的设计就意味着，新枪采用的是上机匣设计，即机匣上侧面封闭，下侧开口，枪机安装在上机匣里。下机匣里是发射控制机构，弹匣也是插在下机匣里的。以上这些共同的设计选择就决定了国产新枪在结构上和M16必然有很多相似之处。或者也可以说新枪借鉴了M16的很多长处，本民工并不反对拿来主义，好的就应该果断拿来，但是好处要学坏处就别学了。像枪托虽然可以伸缩但不能折叠，人机功效得以有不小的提高，但是代价似乎有点大，不太值得。

新枪采用伸缩枪托箭头所指为调整枪托长度的按钮

新枪和M16不同点还在于自动方式的差别，M16采用的是气吹式自动方式，而新枪采用的应该是活塞短行程的导气式自动工作方式。在自动步枪常用的自动工作方式中，活塞短行程的导气式是最为理想的的自动工作方式，工作比活塞长行程的导气式平稳，可靠性超过气吹式。即使在西方国家，活塞短行程的导气式的优点近些年也得到了广泛认可。比如美国海军陆战队就采购了HK416，这个其实就是活塞短行程版的M4。气吹式的主要缺点就是火药气体直接进入枪机，当然也容易在机匣内扩散开，会带来火药残渣。另外高温气体在枪机和机匣内冲刷会迅速蒸干润滑油，产生积炭，还会产生气体过量问题。这些都会影响枪的可靠性。我国95系列枪族枪族用的就是活塞短行程自动方式，已经积累了丰富的经验，没必要再改成其他自动方式。

新枪机匣顶部采用了全长的皮卡汀尼导轨

新枪在结构设计上的创新还包括通用战术导轨的采用。95系列班用枪族虽然也想在这方面作出突破，但是终究没能彻底走出这一步。95-1班用枪族提把顶部导轨还是传统的燕尾槽设计。准星座侧面勉强安排了两个小导轨条，但是因为护木太短，装了附件之后影响握持护木。

95-1瞄具和附件的人机工程设计仍然有问题

此次新枪改进得比较彻底。护木上下左右都有战术导轨。新枪机匣顶部采用了全长的皮卡汀尼导轨，方便安装光学瞄准具，因为是全长，完全可以串联安装夜视仪和白光瞄具。新枪的护木两侧和下方都有短的皮卡汀尼导轨。照片上护木侧面看不到导轨条是因为被拆掉了，只剩下两个螺丝孔。

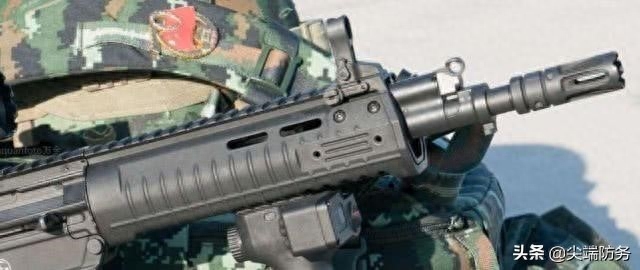

新枪护木上下左右都有战术导轨

通用战术导轨的采用让新枪的功能扩展能力有了很大提高，可以安装使用各种瞄具和附件，大大提高了新枪的环境适应能力。不过其实仍然有很大改进余地，我们知道皮卡汀尼导轨的优点是通用性好，有大量的厂家研制了种类丰富的各种瞄具和附件可供选择。但是皮卡汀尼导轨最大的缺点是导轨顶部的横槽是两侧开通的，造成导轨两侧直线度不好，这会影响瞄具的重复装卡精度。另外从图上看，新枪的护木是双层结构，里层可能是金属材料。这样设计可能是考虑避免护木温度过高，里层用金属材料隔开。但这样设计增加了重量，其实可以考虑用外层塑料做承力结构，内层采用薄的金属内衬来隔热，这样重量就不会太高。护木顶部虽然是全长皮卡汀尼导轨，但是分为两端，前面一段是塑料的。从照片上看护木与枪管是不接触的，采用的是浮动枪管设计。这一设计的好处是可以提高射击精度，因为不会因为握持护木的位置和力量大小而影响枪管的受力状况。

本民工建议对皮卡汀尼导轨进行改进，就是保留皮卡汀尼导轨的横截面外轮廓不变，导轨顶部不要开横槽，而是沿纵向开槽，并且向下开成通孔。外观类似与M-LOK导轨上的通孔。当然开孔尺寸和间隔也可以重新设计。如果开孔和M-LOK一样还可以兼容M-LOK标准的瞄具和附件，原来皮卡汀尼导轨的瞄具也可以兼容，因为皮卡汀尼导轨使用的工作面都在截面外轮廓线上。导轨侧面没有横槽切断，直线度就会比较好，有利于提高瞄具的重复装卡精度。而且上下开通孔以后有利于枪管散热也有利于减小结构重量。

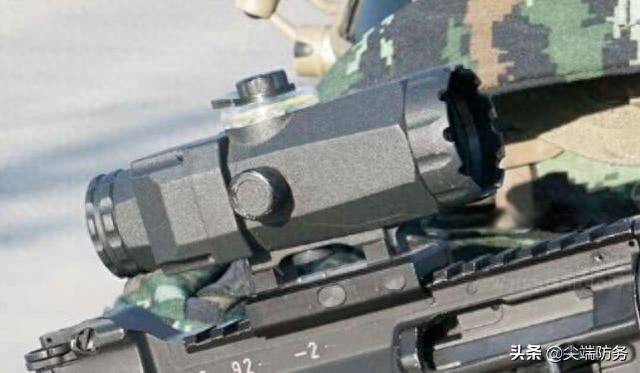

新枪的光学瞄具

新枪一个重大改进是标配了光学瞄具，机械瞄具成了备用瞄具。新光学瞄具的放大倍率在3-4倍，设计特点是顶部旋钮周围有透明的集光部件，可以收集光线用以照明瞄具内部的分划。我国以往的班用枪族虽然设计时也配备了光学瞄具，但是实际上装备是以机械瞄具为主的，光学瞄具只是选择性装备的。虽然近些年部队越来越重视，光学瞄具装备也越来越普遍，但原来的设计是不完善的。

光学瞄具的普及实际上填补了一个重要空白。用机械瞄具射击时，在一两百米内命中率还是比较高的，但是超过三百米后命中概率就迅速下降了，到四五百米就基本靠碰运气了。我军虽然非常善于将人的能力发挥到极致，但是仍然无法从根本上改变这一局面。近些年发生的一些战争表明，在沙漠、高原山地作战，平均的交火距离还是很远的，所以美军就非常重视五百码距离射击训练。我军近些年也意识到这一训练的重要性，也加强了这方面的训练。但是如果没有光学瞄具的配合，这一距离上的火力其实只是空白而已。

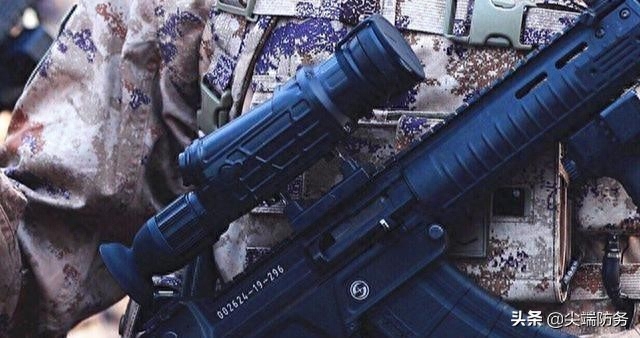

高德红外的IR5118轻型热成像瞄具

除了白光瞄具之外，新枪还可以配备热成像瞄具。配套的是高德红外的IR5118热成像瞄具。该型红外瞄准镜采用非致冷焦平面阵列。既可以在黑夜使用，也能够穿透烟雾雨雪等探测目标，可以持续工作9个小时，具备自动/手动亮度调节，自动倍率放大。可以用于300米内对单兵目标的观察和瞄准。图像可以高清显示，采用OLED显示屏。并且可以通过无线网络传递图像。应该是单兵作战信息系统的重要组成部分。

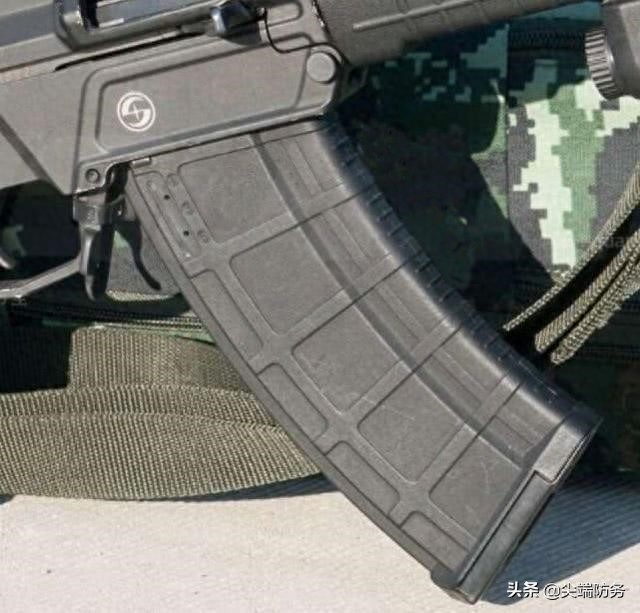

新枪采用了外观类似于马盖普的弹匣

新枪采用了新的弹匣，外观类似于马盖普的弹匣，增加了余弹检查孔，可以查看弹匣剩余弹药数量。从已经公开的照片来看，测试阶段新枪用的还是95-1的塑料弹匣。这也从侧面说明新枪用的还是5.8毫米弹药，而且弹药的外形轮廓和原5.8毫米弹药保持了一致。原来95的弹匣饱受诟病，被戏称一捏扁。而且老95枪族无空仓挂机功能可能也与此有关。可能当时材料技术水平有限，采用的塑料刚度不足，设置空仓挂机机构故障率太高。但其实这在工程上是很容易解决的，即使弹匣口强度不足，也完全可以采用分体设计。弹匣抱弹口用金属件以保证刚度，提高供弹可靠性，也可以保证空仓挂机功能的正常工作。弹匣身用塑料件以减轻重量。弹匣底盖用金属件以提高耐磨能力。这样所有问题都能有效解决。

新枪采用一个类似美国Gripod的垂直握把

新枪给人的一个惊喜是小握把的出现，采用了类似美国Gripod握把的设计，打开后可以充当两脚架。刚开始大家都以为只是增加了一个垂直握把，最多有枪灯或者激光瞄准具的功能。但后来公开的信息显示，这个握把其实集成了单兵信息系统的控制功能。这就意味着新枪不仅是一个新的枪械系统还集成了单兵的信息系统。可见新枪已经走上了信息化的道路，我军步兵的信息化作战能力又上升到了一个全新的高度。
